230 8 Programación: Ciclos
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

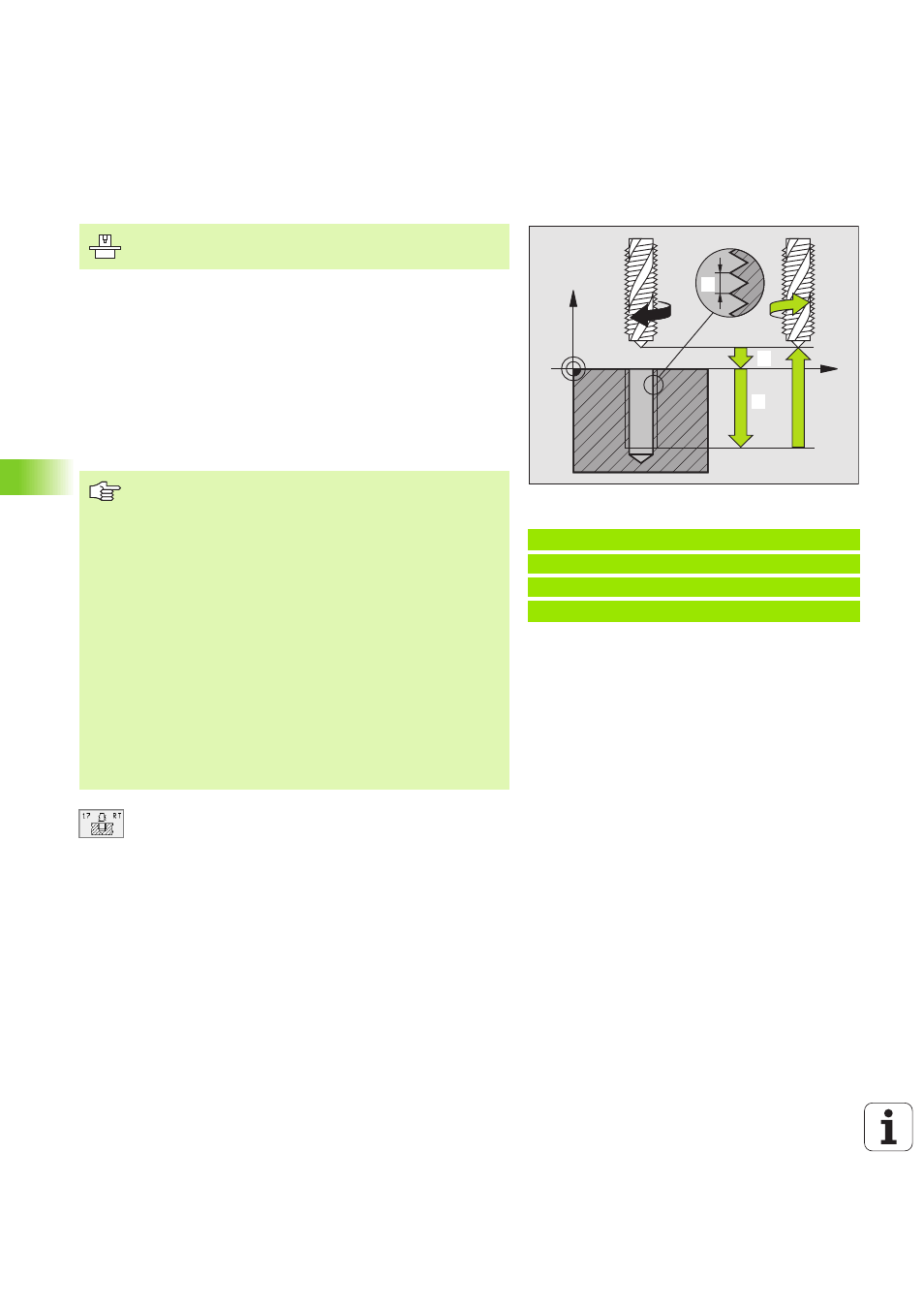

ROSCADO RIGIDO GS (ciclo 17)
El TNC realiza el roscado en varios pasos sin compensación de la lon-
gitud.
Las ventajas en relación al ciclo de roscado con macho son las sigui-
entes:
n Velocidad de mecanizado más elevada
n Se puede repetir el mismo roscado ya que en la llamada al ciclo el
cabezal se orienta sobre la posición 0° (depende del parámetro de
máquina 7160)
n Campo de desplazamiento del eje del cabezal más amplio ya que se
suprime la compensación
U U U U Distancia de seguridad 1 (valor incremental): Distan-
cia extremo de la hta. (posición de partida) – superficie
de la pieza
U U U U Profundidad de taladrado 2 (valor incremental):
Distancia entre superficie de la pieza (principio de la
rosca) – final de la rosca
U U U U Paso de roscado 3 :
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
–= rosca a izquierdas
Ejemplo: Frases NC
18 CYCL DEF 17.0 ROSCADO RIGIDO
19 CYCL DEF 17.1 DIST. 2
20 CYCL DEF 17.2 PROF. -20
21 CYCL DEF 17.3 PASO ROSCA +1
X
Z
1111
12
13
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto ini-
cial (centro del taladro) en el plano de mecanizado con cor-
rección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza)
El signo del parámetro Profundidad de taladrado deter-
mina la dirección del mecanizado.
El TNC calcula el avance dependiendo del número de revo-
luciones. Si se gira el potenciómetro de override para las
revoluciones durante el roscado, el TNC regula automáti-
camente el avance.
El potenciómetro para el override del avance está inactivo.
El cabezal se para al final del ciclo. Antes del siguiente
mecanizado conectar de nuevo el cabezal con M3 (o M4).
