8.6 Ciclos SL

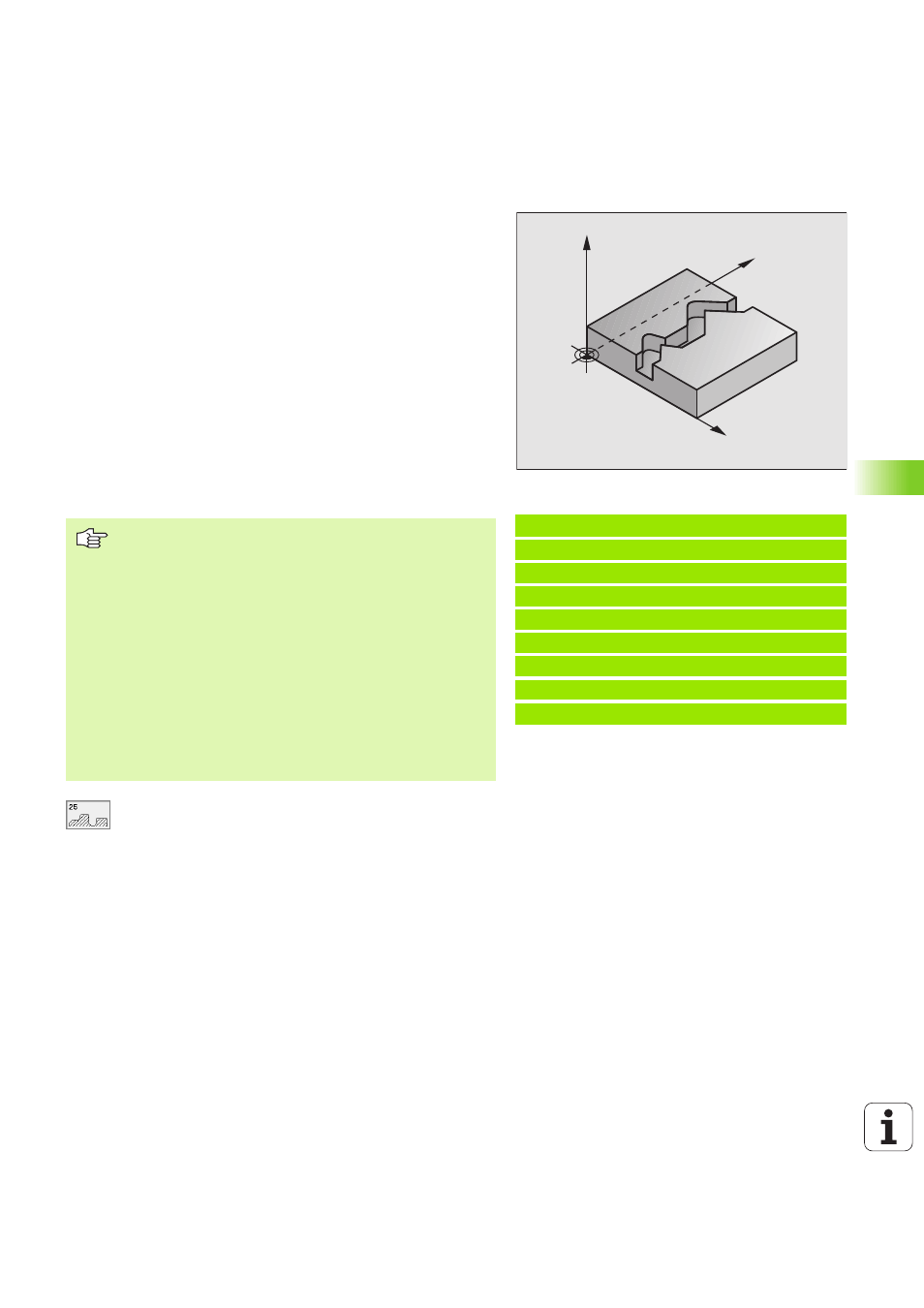

TRAZADO DEL CONTORNO (ciclo 25)
Con este ciclo y el ciclo 14 CONTORNO se puedenmecanizar contor-
nos „abiertos“: el principio y el final del cotorno no coinciden.
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables ventajas
en comparación con el mecanizado de un contorno abierto con frases
de posicionamiento:
n El TNC supervisa el mecanizado para realizar entradas sin rebabas y
evitar daños en el contorno. Comprobar el contorno con el test del
gráfico
n Cuando el radio de la hta. es demasiado grande, se tendrá que volver
a mecanizar, si es preciso, el contorno en las esquinas interiores
n El mecanizado se ejecuta en una sola pasada de forma sincronizada
o a contramarcha. El tipo de fresado elegido se mantiene incluso
cuando se realiza el espejo de los contornos
n
Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
n Se pueden introducir diversas medidas, para realizar el desbaste y el
acabado con varios pasos de mecanizado
U U U U Profundidad de fresado Q1 (valor incremental):
Distancia entre la superficie de la pieza y la base del
contorno
U U U U Sobremedida de acabado lateral Q3 (valor incremen-
tal): Sobremedida de acabado en el plano de mecani-
zado.
U U U U Coord. de la superficie de la pieza Q5 (valor abso-
luto): Coordenada absoluta de la superficie de la pieza
referida al cero pieza
U U U U Altura de seguridad Q7 (valor absoluto): Altura abso-
luta en la cual no se puede producir una colisión entre
la hta. y la pieza; posición de retroceso de la hta. al
final del ciclo
Ejemplo: Frases NC
62 CYCL DEF 25.0 TRAZADO CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q5=+0 ;COORD. SUPERFICIE PIEZA
Q7=+50 ;ALTURA SEGURIDAD
Q10=+5 ;PROF. DE PASADA
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE FRESADO
Q15=-1 ;TIPO DE FRESADO
Y
X
Z
Antes de la programación debe tenerse en cuenta
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
El TNC sólo tiene en cuenta el primer label del ciclo 14
CONTORNO.
La memoria de un ciclo SL es limitada. En un ciclo SL se
pueden programar p.ej., máximo 256 frases con interpola-
ción lineal.
No es necesario el ciclo 20 DATOS DEL CONTORNO.
Las posiciones en cotas incrementales programadas direc-
tamente después del ciclo 25 se refieren a la posición de
la hta. al final del ciclo.
