116 5 Programación: Herramientas
5.4 Co
rr
ecció
n
tr
idimen
sio
n
al d
e la he
rr
amien
ta

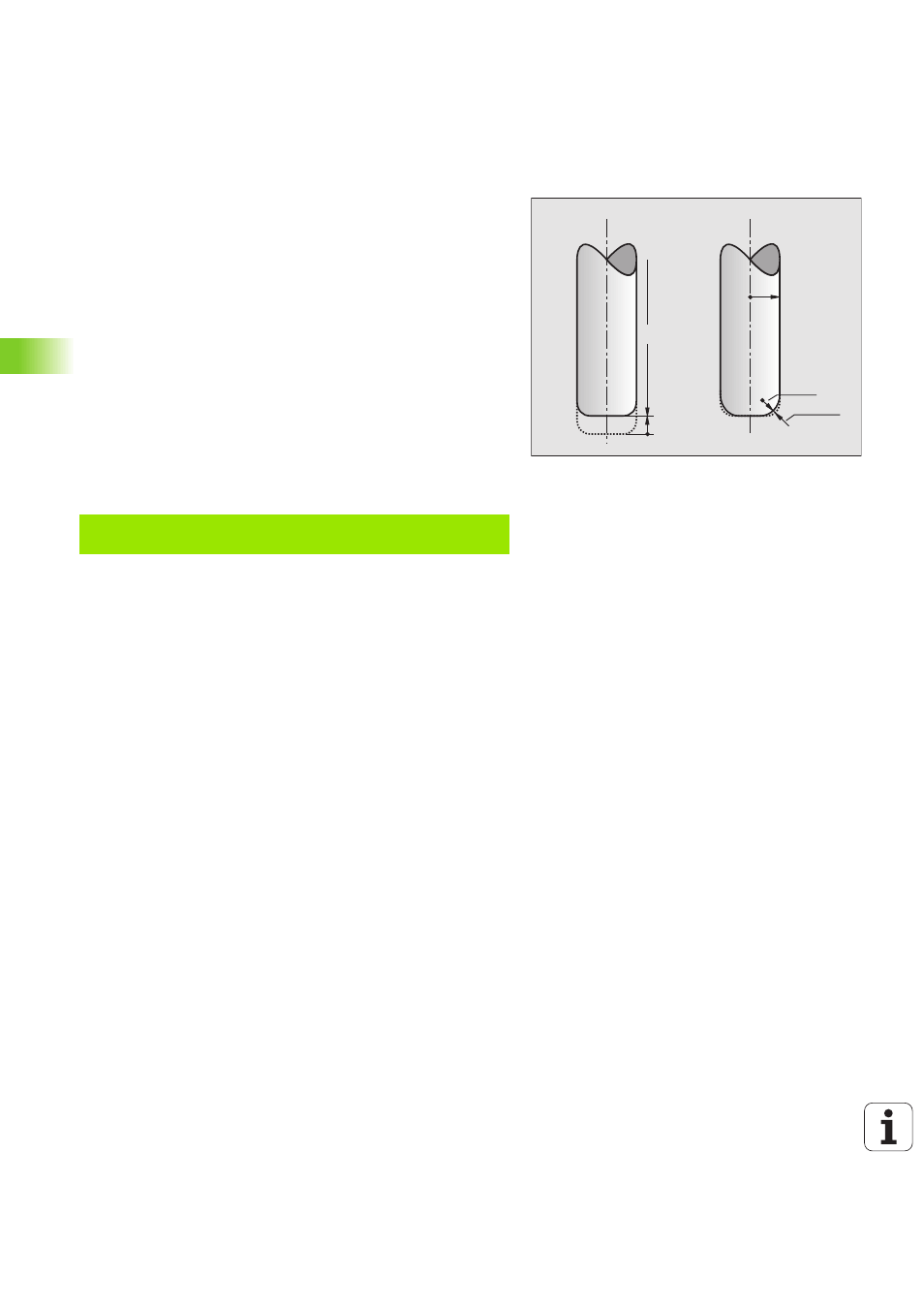

Empleo de otras herramientas: valores delta
Cuando se emplean herramientas con otras dimensiones a las de la
hta. original, se introduce la diferencia de longitudes y radios como
valores delta en la tabla de htas. o en la llamada a la hta. TOOL CALL:
n Valor delta positivo DL, DR, DR2: las medidas de la herramienta son
mayores a las de la herramienta original (sobremedida)
n Valor delta negativo DL, DR, DR2: las medidas de la herramienta son
menores a las de la herramienta original (decremento)
El TNC corrige entonces la posición de la hta. según la suma de los
valores delta de la tabla de htas. y la llamada a la hta.
Corrección 3D sin orientación de la hta.
El TNC desplaza la herramienta en la dirección de las normales a la
superficie según la suma de los valores delta (tabla de herramientas y
TOOL CALL
).
Ejemplo: Formato de la frase con normales a la superficie
El avance F y la función auxiliar M se pueden introducir y modificar en
el funcionamiento Memorizr/Editar programa.
Un sistema CAD indica las coordenadas del punto final de la recta y los
componentes de la normal a la superficie.
Face Milling: Corrección 3D sin y con orientación
de la herramienta
El TNC desplaza la herramienta en la dirección de las normales a la
superficie según la suma de los valores delta (tabla de herramientas y
TOOL CALL
).
Cuando está activada la función auxiliar M128 (véase „Mantener la posi-
ción de la hta. durante el posicionamiento de ejes basculantes
(TCPM*): M128”, página 194) el TNC mantiene la hta. perpendicular al
contorno de la pieza, cuando en la frase LN no está determinada nin-
guna orientación de la hta.
DL>0
L
R
DR2>0
R2
1 LN X+31.737 Y+21,954 Z+33,165
NX+0,2637581 NY+0,0078922 NZ-0,8764339 F1000 M3
LN : Recta con corrección 3D
X, Y, Z : Coordenadas del punto final de la recta corregidas
NX, NY, NZ : Componentes de la normal a la superficie
F : Avance
M : Función auxiliar
