TNC 426, TNC 430 de HEIDENHAIN 91
4
.13 F
u
nc
ion
a
m
ient
o
del p
a
let par
a
m
e
can
iz
a
do
co
n he
rr
am
ien
ta or
ientad
a

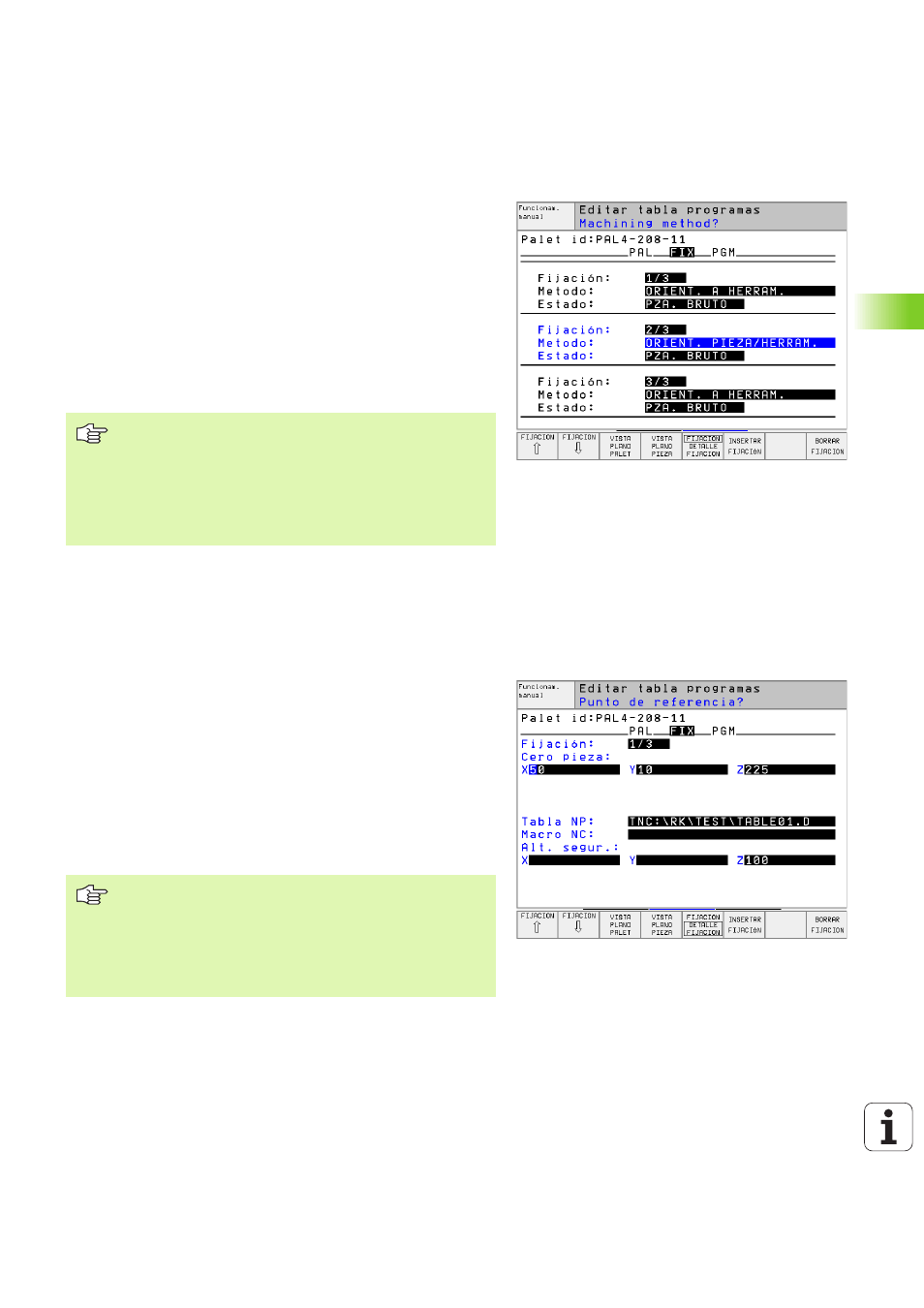

Seleccionar el plano de sujeción
n
Sujeción : se visualiza el número de la sujeción, después de la barra
se visualiza el número de sujeciones dentro de este plano
n
Método : se pueden seleccionar los métodos de mecanizado WORK-
PIECE ORIENTED o bien TOOL ORIENTED. La elección realizada se
acepta en el plano de la pieza correspondiente y sobreescribe otros
registros ya existentes. En la vista de tablas aparece el registro
WORKPIECE ORIENTED con WPO y TOOL ORIENTED con TO.
Con la softkey UNIR/SEPARAR se identifican cuales son las sujeciones
que en el mecanizado con herramienta orientada se incluyen en el
cálculo para el desarrollo del trabajo. Las sujeciones unidas se carac-
terizan mediante una línea interrumpida, las sujeciones separadas
mediante una línea contínua. En la vista de tablas las piezas unidas
se caracterizan en la columna METHOD con CTO.
n Estado : con la sofkey BLOQUE PIEZA se identifica la sujeción con sus
correspondientes piezas como sin mecanizar y en la ventana de
estados aparece BLANK. Si en el mecanizado se quiere ignorar la
sujeción, se emplea la softkey POSICION LIBRE y en la ventana de
estados aparece EMPTY
Determinar los detalles en el plano de sujeción
n
Sujeción : se visualiza el número de la sujeción, después de la barra
se visualiza el número de sujeciones dentro de este plano
n Punto cero : introducir el punto cero para la sujeción
n Tabla NP : introducir el nombre y el camino de búsqueda de la tabla
de puntos cero para mecanizar la pieza. La introducción se acepta en
el plano de la pieza.
n Macro NC : en mecanizados con herramienta orientada se ejecuta
para el cambio de herramienta, la macro TCTOOLMODE en vez de
la macro normal.
n Altura de seguridad : (opcional): posición de seguridad para los
distintos ejes en relación a la sujeción.
El registro TO-/WP-ORIENTATE no se puede ajustar medi-
ante softkey, ya que sólo aparece cuando en el plano de la
pieza se han determinado diferentes métodos de mecani-
zado para las piezas.
Si se determina el método de mecanizado en el plano de
sujeción, se aceptan los registros en el plano de la pieza y
si existen otros se sobreescriben.
Para estos ejes se pueden indicar posiciones de seguri-
dad, que pueden ser leidas por macros NC con SYSREAD
FN18 ID510 NR 6. Con SYSREAD FN18 ID510 NR 5 se
puede averiguar si está programado algun valor en la
columna. Las posiciones indicadas sólo se alcanzan
cuando estos valores son leidos por la macro NC y pro-
gramados correspondientemente
