TNC 426, TNC 430 de HEIDENHAIN 299
8.6 Ciclos SL
SUPERFICIE CILINDRICA (ciclo 27)

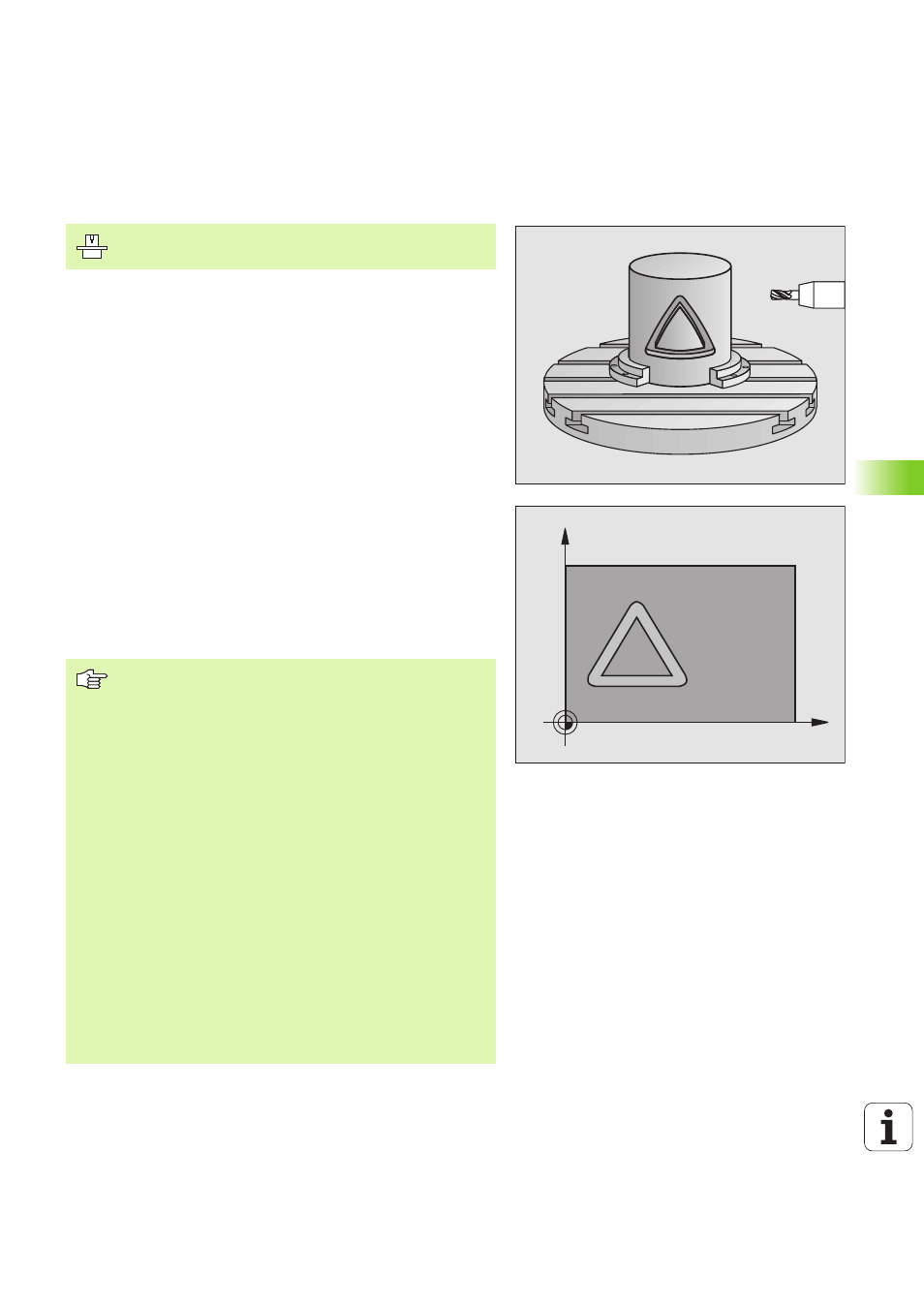

Con este ciclo se puede mecanizar un contorno cilíndrico previamente
programado según el desarrollo de dicho cilindro. El ciclo 28 se utiliza
para fresar la guía de una ranura en un cilindro.
El contorno se describe en un subprograma, determinado a través del
ciclo 14 (CONTORNO).
El subprograma contiene coordenadas en un eje angular (p.ej. eje C) y
del eje paralelo (p.ej. eje de la hta.). Como funciones para programar
trayectorias se dispone de L, CHF, CR, RND, APPR (excepto ARRP
LCT) y DEP.
Las indicaciones en el eje angular pueden ser introducidas en grados
o en mm (pulgadas) (se determina en la definición del ciclo).
1 El TNC posiciona la hta. sobre el punto de profundización; para ello
se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de pasada la hta. fresa el contorno pro-
gramado con el avance de fresado Q12
3 Al final del contorno el TNC desplaza la hta. a la distancia de segu-
ridad y retrocede al punto de profundización;
4 Se repiten los pasos 1 a 3, hasta alcanzar la profundidad de fresado
Q1 programada
5 A continuación la hta. se desplaza a la distancia de seguridad
C
Z
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
La memoria de un ciclo SL es limitada. En un ciclo SL se
pueden programar p.ej., máximo 256 frases de interpola-
ción lineal.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
deberá utilizarse una fresa con dentado frontal cortante en
el centro (DIN 844).
El cilindro debe estar sujeto a la mesa giratoria y centrado.
El eje de la herramienta debe desplazarse perpendicular-
mente al eje de la mesa giratoria. Si no es así, el TNC emite
un aviso de error.
Este ciclo puede ejecutarse también en el plano de meca-
nizado inclinado.
El TNC comprueba si la trayectoria con y sin corrección de
la herramienta se encuentra dentro del margen de visuali-
zación del eje giratorio (definido en el parámetro de
máquina MP810.x). Si se produce el aviso de error „error
de programación del contorno“ se introduce, si es preciso,
MP 810.x = 0.
