TNC 426, TNC 430 de HEIDENHAIN 329
8.8 Lo
s c
ic
los
par
a
la tr
as
lació
n
d
e
co
or
d
e
na
das

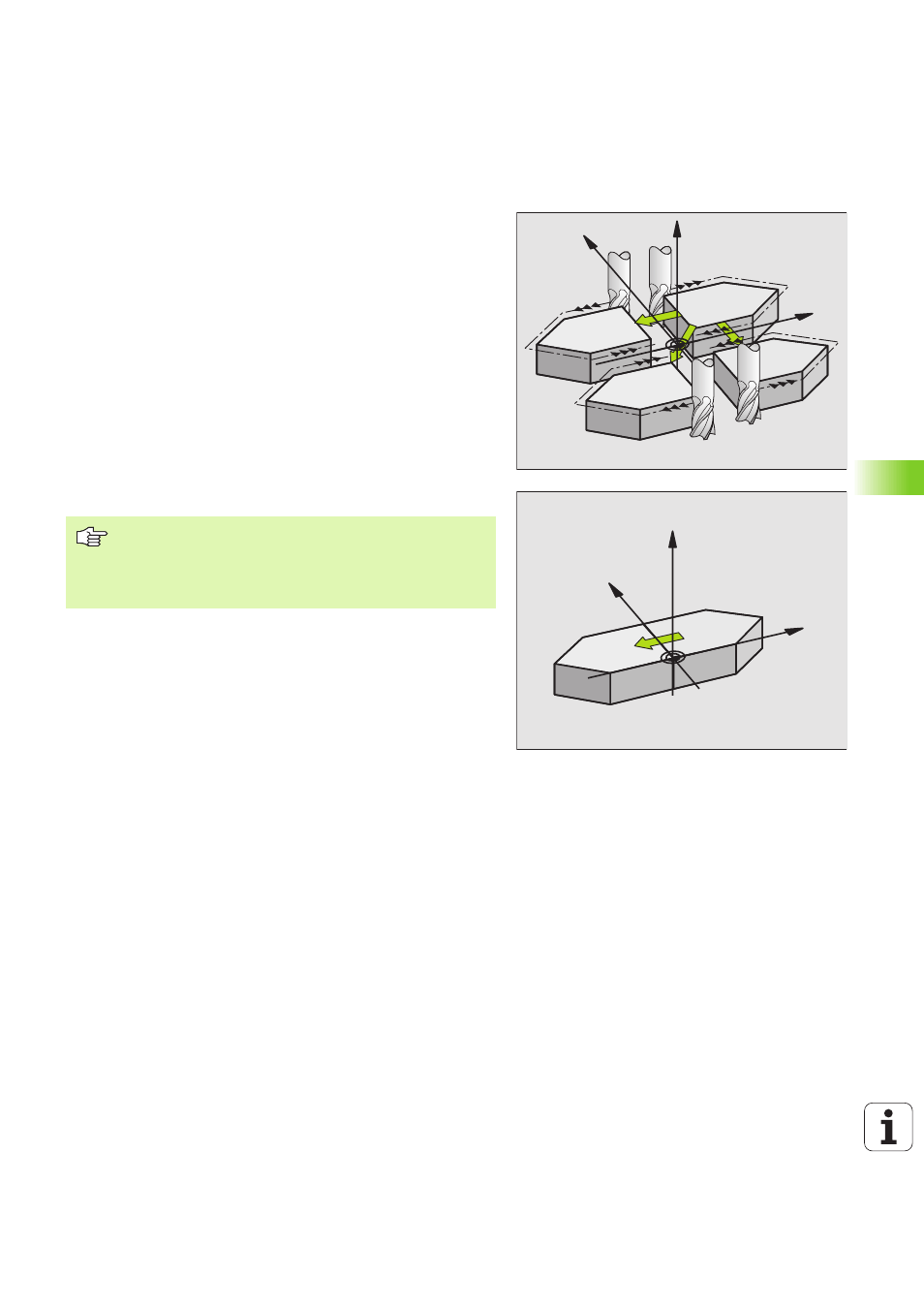

ESPEJO (ciclo 8)
El TNC puede realizar un mecanizado espejo en el plano de mecani-
zado.
Activación
El ciclo espejo se activa a partir de su definición en el programa. Tam-
bién actúa en el modo de funcionamiento Posicionamiento manual. El
TNC muestra los ejes espejo activados en la visualización de estados
adicional.
n
Si sólo se refleja un eje, se modifica el sentido de desplazamiento
de la hta. Esto no es válido en los ciclos de mecanizado.
n Cuando se reflejan dos ejes, no se modifica el sentido de desplaza-
miento.
El resultado del espejo depende de la posición del punto cero:
n El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero,
n El punto cero está fuera del contorno a reflejar: La trayectoria se pro-
longa;
Y
X
Z
Y
X
Z
Si sólo se refleja un eje, se modifica el sentido de despla-
zamiento en los nuevos ciclos de mecanizado con núme-
ros de 200. En ciclos de mecanizado anteriores, p.ej. ciclo
4 FRESADO DE CAJERA, el sentido de giro permanece
igual.
