148 6 Programación: Programación de contornos
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
tesia
nas

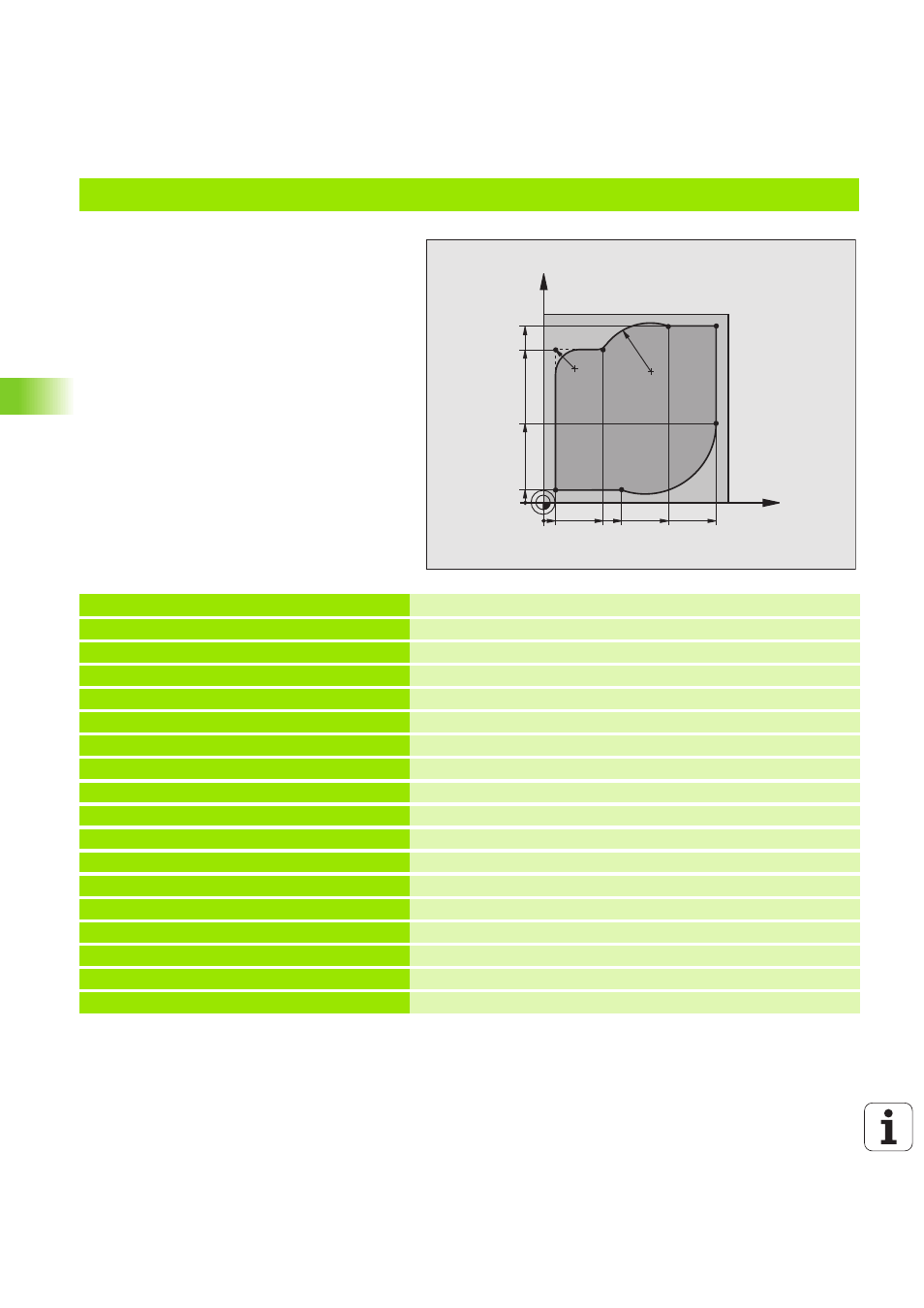

Ejemplo: Movimiento circular en cartesianas
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición del bloque para la simulación gráfica del mecanizado
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definición de la herramienta en el programa
4 TOOL CALL 1 Z S4000 Llamada a la hta. con eje del cabezal y revoluciones del cabezal
5 L Z+250 R0 F MAX Retirar la hta. en el eje del cabezal en marcha rápida FMAX
6 L X-10 Y-10 R0 F MAX Posicionamiento previo de la herramienta
7 L Z-5 R0 F1000 M3 Alcanzar la profundidad de mecanizado con avance F = 1000 mm/min
8 APPR LCT X+5 Y+5 R5 RL F300 Alcanzar el punto 1 del contorno sobre una trayectoria circular
tangente
9 L X+5 Y+85 Punto 2: 1ª recta de la esquina 2
10 RND R10 F150 Añadir radio con R = 10 mm , avance: 150 mm/min
11 L X+30 Y+85 Llegada al punto 3: punto de partida sobre círculo con CR
12 CR X+70 Y+95 R+30 DR- Llegada al punto 4: punto final del círculo con CR, radio 30 mm
13 L X+95 Llegada al punto 5
14 L X+95 Y+40 Llegada al punto 6
15 CT X+40 Y+5 Llegada al punto 7: punto final del círculo, arco de círculo tangente
al punto 6, el TNC calcula automáticamente el radio
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
