TNC 426, TNC 430 de HEIDENHAIN 281
8.5 Cic
los
par
a
r
e
alizar f
igu
ra
s
de p
unt
os

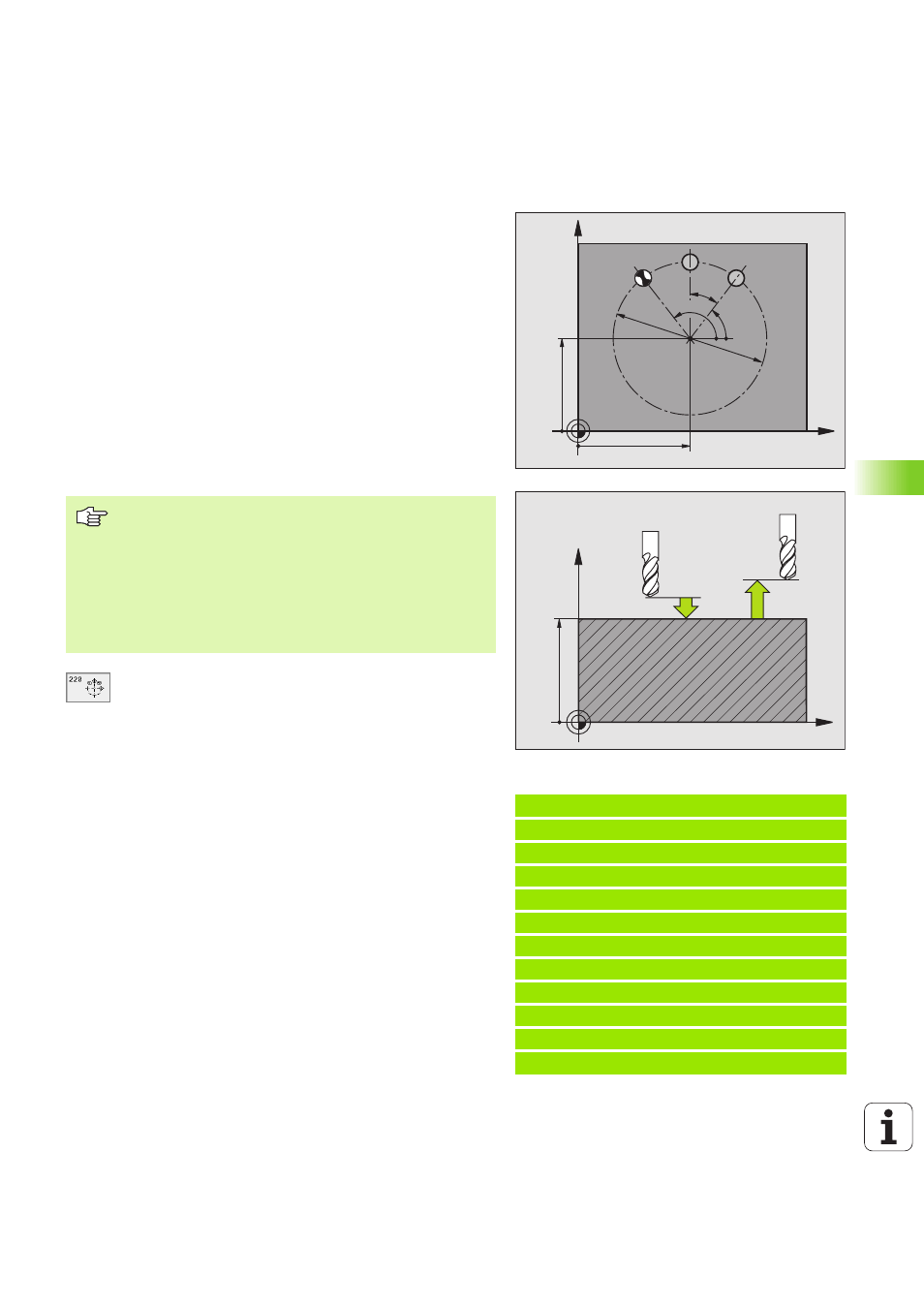

FIGURA DE PUNTOS SOBRE UN CIRCULO (ciclo 220)
1 El TNC posiciona la hta. en marcha rápida desde la posición actual
al punto de partida del primer mecanizado.
Secuencia:
n 2ª a la 2ª distancia de seguridad (eje de la hta.)
n Aproximación al punto de partida en el plano de mecanizado
n
Desplazamiento a la distancia de seguridad sobre la superficie de
la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de mecani-
zado definido
3 A continuación el TNC posiciona la hta. según un movimiento lineal
sobre el punto de partida del siguiente mecanizado; para ello la hta.
se encuentra a la distancia de seguridad (o 2ª distancia de seguri-
dad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados
U U U U Centro 1er eje Q216 (valor absoluto): Punto central
del círculo teórico en el eje principal del plano de
mecanizado
U U U U Centro 2º eje Q217 (valor absoluto): Punto central del
círculo teórico en el eje transversal del plano de meca-
nizado
U U U U Diámetro del círculo teórico Q244: Diámetro del
círculo teórico
U U U U Angulo inicial Q245 (valor absoluto): Angulo entre el
eje principal del plano de mecanizado y el punto de
partida del primer mecanizado sobre el círculo teórico
U U U U Angulo final Q246 (valor absoluto): Angulo entre el
eje principal del plano de mecanizado y el punto de
partida del último mecanizado sobre el círculo teórico
(no es válido para círculos completos); el ángulo final
debe introducirse distinto al ángulo de partida; si el
ángulo final es mayor al ángulo de partida, el mecani-
zado se realiza en sentido antihorario, de lo contrario
es en sentido horario
Ejemplo: Frases NC
53 CYCL DEF 220 FIGURA CIRCULO
Q216=+50 ;CENTRO 1ER EJE
Q217=+50 ;CENTRO 2º EJE
Q244=80 ;DIAMETRO ARCO CIRCULAR
Q245=+0 ;ANGULO INICIAL
Q246=+360 ;ANGULO FINAL
Q247=+0 ;INCREMENTO ANGULAR
Q241=8 ;NUMERO DE MECANIZADOS
Q200=2 ;DIST. SEGURIDAD
Q203=+30 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2º DIST. SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEGURIDAD
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Antes de la programación debe tenerse en cuenta
El ciclo 220 se activa a partir de su definición DEF, es decir
el ciclo 220 llama automáticamente al último ciclo de
mecanizado definido.
Cuando se combina uno de los ciclos de mecanizado 200
a 208 y 212 a 215 con el ciclo 220, se activan la distancia
de seguridad, la superficie de la pieza y la 2ª distancia de
seguridad del ciclo 220.
