TNC 426, TNC 430 de HEIDENHAIN 213
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

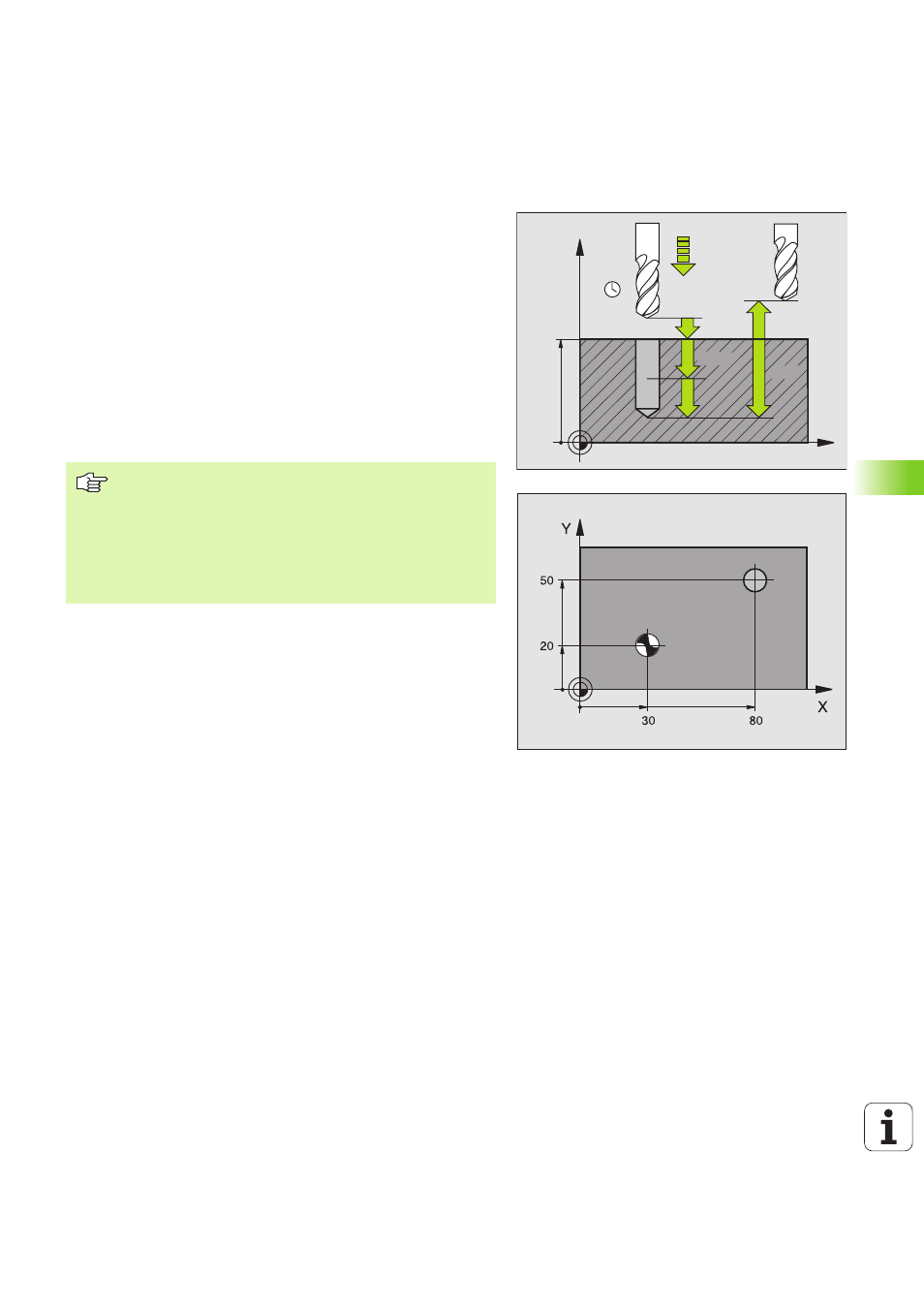

TALADRAR (ciclo 200)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance F programado hasta el primer paso de
profundización
3 El TNC retira la hta. con FMAX a la distancia de seguridad, espera
allí si se ha programado y a continuación vuelve con FMAX a la
distancia de seguridad sobre el primer paso de profundización
4 A continuación la herramienta taladra con el avance F programado
hasta el siguiente paso de profundización
5 El TNC repite este proceso (2 a 4) hasta haber alcanzado la pro-
fundidad de taladrado programada
6 Desde la base del taladro la hta. se desplaza con FMAX a la distan-
cia de seguridad o – si se ha programado – a la 2ª distancia de segu-
ridad
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto ini-
cial (centro del taladro) en el plano de mecanizado con cor-
rección de radio R0.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
