TNC 426, TNC 430 de HEIDENHAIN 153
6.5 Tip
o
s de tr
a
y
ect
o
ri
a – Coo
rden
a
das p
o
lar
e
s

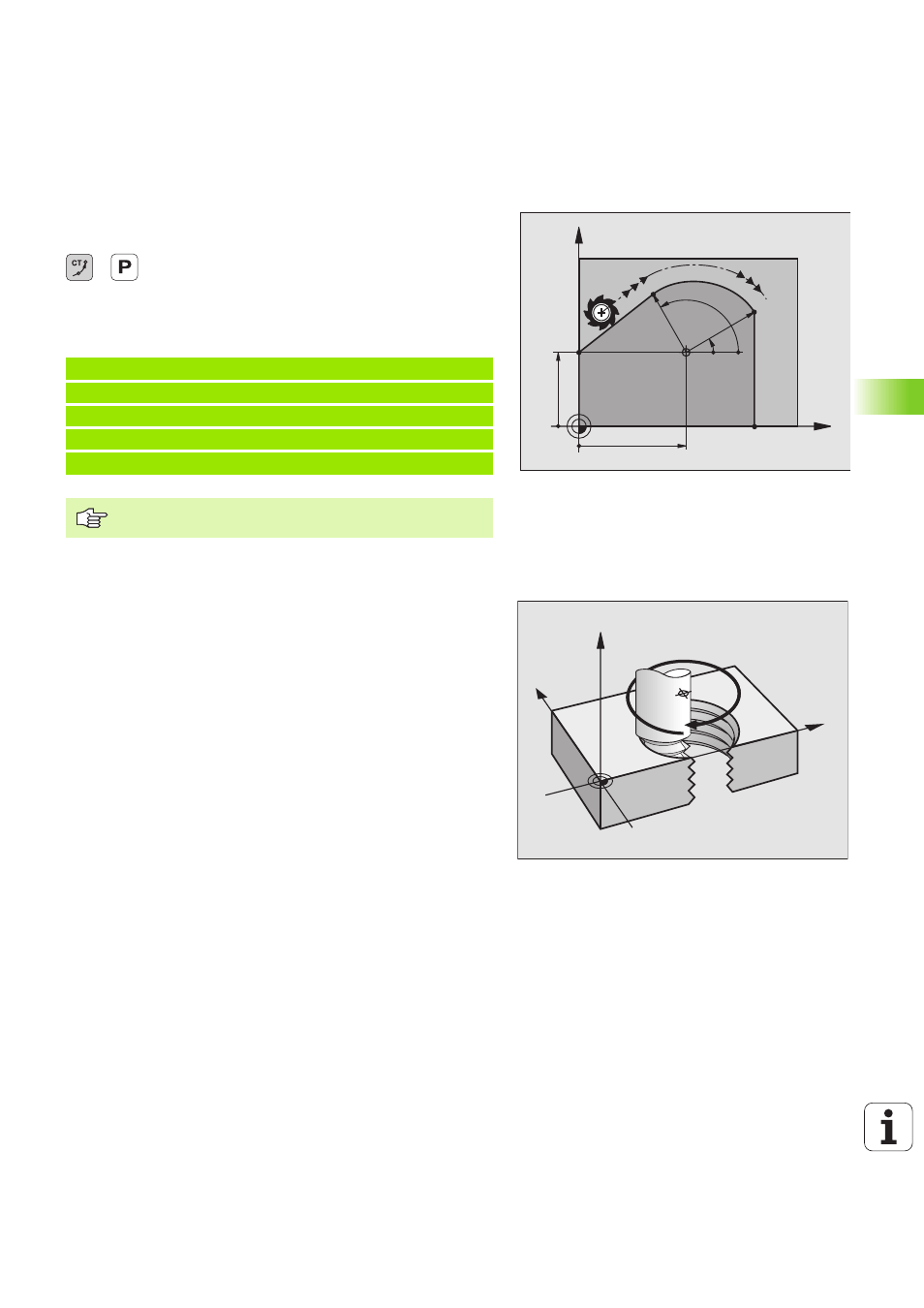

Trayectoria circular tangente CTP
La herramienta se desplaza sobre una trayectoria circular tangente al
tramo anterior del contorno.
U U U U Radio en coordenadas polares PR : Distancia del
punto final de la trayectoria circular al polo CC
U U U U Angulo en coordenadas polares PA : Posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
Hélice
Una hélice se produce por la superposición de un movimiento circular
y un movimiento lineal perpendiculares. La trayectoria circular se pro-
grama en el plano principal.
Los movimientos para la hélice sólo se pueden programar en coorde-
nadas polares.
Aplicación
n Roscados interiores y exteriores de grandes diámetros
n Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura total
de la misma.
Para el cálculo de la dirección de fresado de abajo hacia arriba se tiene:
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es el punto central del círculo del contorno!
X
Y
40
35
CC
30°
120°
R30 R25
Nº de pasos n Pasos de roscado + sobrepaso al
principio y final de la rosca
Altura total h Paso P x nº de pasos n
Angulo total incre-
mental IPA Número de pasos x 360° + ángulo para
Inicio de la rosca + ángulo para sobrepaso
Coordenada inicial Z Paso P x (pasos de rosca + sobrepaso al prin-
cipio del roscado)
Y
X
Z
CC
