TNC 426, TNC 430 de HEIDENHAIN
407
1
1
.1 Gr
á
ficos
Conmutar la carátula de softkeys en el modo de funcionamiento Test
del programa hasta que aparezcan las siguientes softkeys:
Modificar la ampliación de la sección
Veáse las softkeys en la tabla
U
U
U
U
Si es preciso se para la simulación gráfica
U
U
U
U
Seleccionar el lado de la pieza con la softkey (tabla)
U
U
U
U
Para reducir o ampliar el bloque de la pieza mantener pulsada la soft-
key „–“ o „+“
U
U
U
U
Iniciar el test o la ejecución del programa de nuevo con la softkey
START (RESET + START reproduce el bloque de la pieza original)
Posición del cursor en la ampliación de una sección
Durante la ampliación de una sección el TNC muestra las coordenadas
del eje con el que se corta actualmente. Las coordenadas correspon-
den al campo determinado para la ampliación de la sección. A la
izquierda de la barra el TNC muestra la coordenada más pequeña del
campo (punto MIN) y a la derecha la más grande (punto MAX).
Durante la ampliación de una figura el TNC visualiza en la parte inferior
de la derecha MAGN.
Cuando el TNC no puede seguir reduciendo o ampliando, emite el
aviso de error correspondiente en la ventana gráfica. Para eliminar
dicho aviso se vuelve a ampliar o reducir el bloque de la pieza.

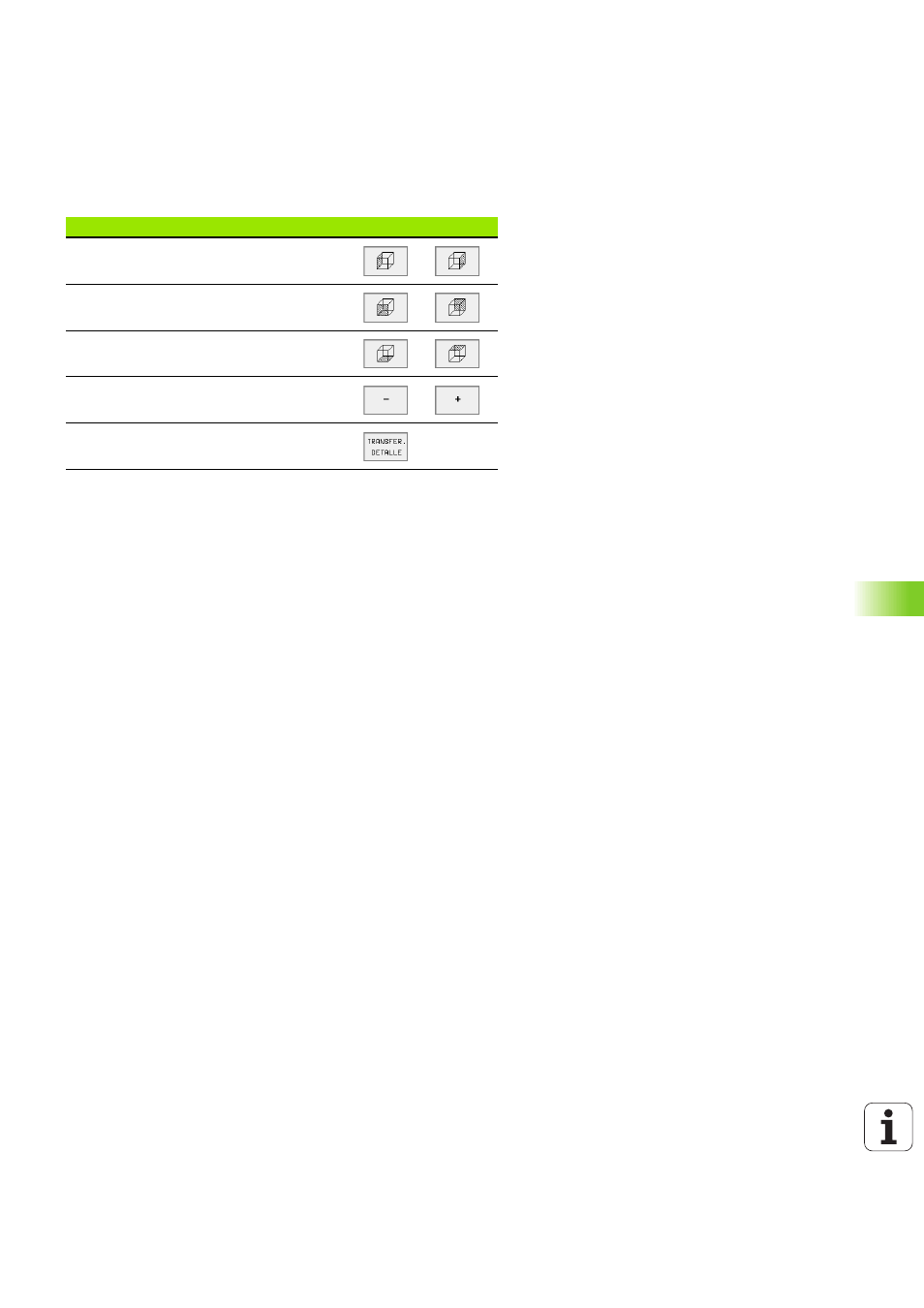

Función
Softkeys
Seleccionar la parte izq./dcha. de la pieza
Seleccionar la parte posterior/frontal
Seleccionar la parte superior/inferior
Desplazar la superficie a cortar para
reducir o ampliar el bloque de la pieza
Aceptar la sección
