110 5 Programación: Herramientas
5.3 Co
rr
ecció
n
d
e la he
rr
amien
ta
5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la longi-
tud de la herramienta en el eje del cabezal y según el radio de la her-
ramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta sólo actúa en el plano de meca-
nizado. Para ello el TNC tiene en cuenta hasta un total de cinco ejes
incluidos ejes giratorios.

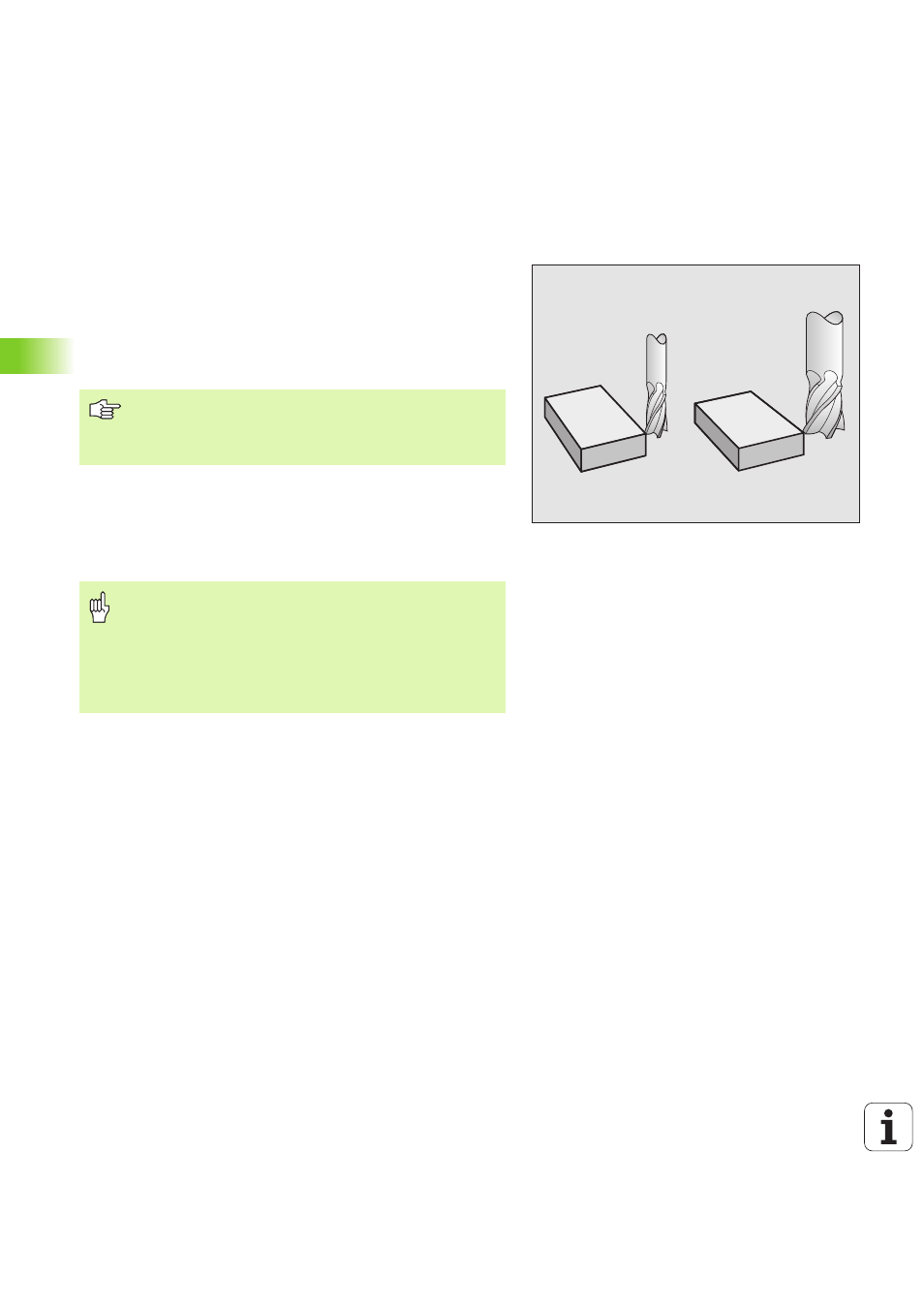

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actúa en cuanto se llama
a la herramienta y se desplaza en el eje del cabezal. Se elimina nada
más llamar a una herramienta con longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase TOOL CALL como de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con
Cuando se elaboran frases de programa en un sistema
CAD con vectores normales a la superficie, el TNC puede
realizar una corrección tridimensional de la htavéase „Cor-
rección tridimensional de la herramienta”, página 114.
Si se elimina una corrección de longitud con valor positivo
con TOOL CALL 0, disminuye la distancia entre la herra-
mienta y la pieza.
Después de una llamada a la hta. TOOL CALL se modifica la
trayectoria programada de la hta. en el eje del cabezal
según la diferencia de longitudes entre la hta. anterior y la
nueva.
L : Logintud de la herramienta L de la frase TOOL DEF
o de la tabla de herramientas
DL
TOOL CALL
: Sobremedida DL para la longitud de la frase TOOL
CALL
(no se tiene en cuenta en la visualización)
DL
TAB
: Sobremedida DL para la longitud de la tabla de
htas.
