164 6 Programación: Programación de contornos
6.6 Tip
o
s
de tr
a
y
ec
to
ri
a –
Pr
og
ra
m
a
c
ión l
ibr
e de
co
nt
o
rn
o
s
FK

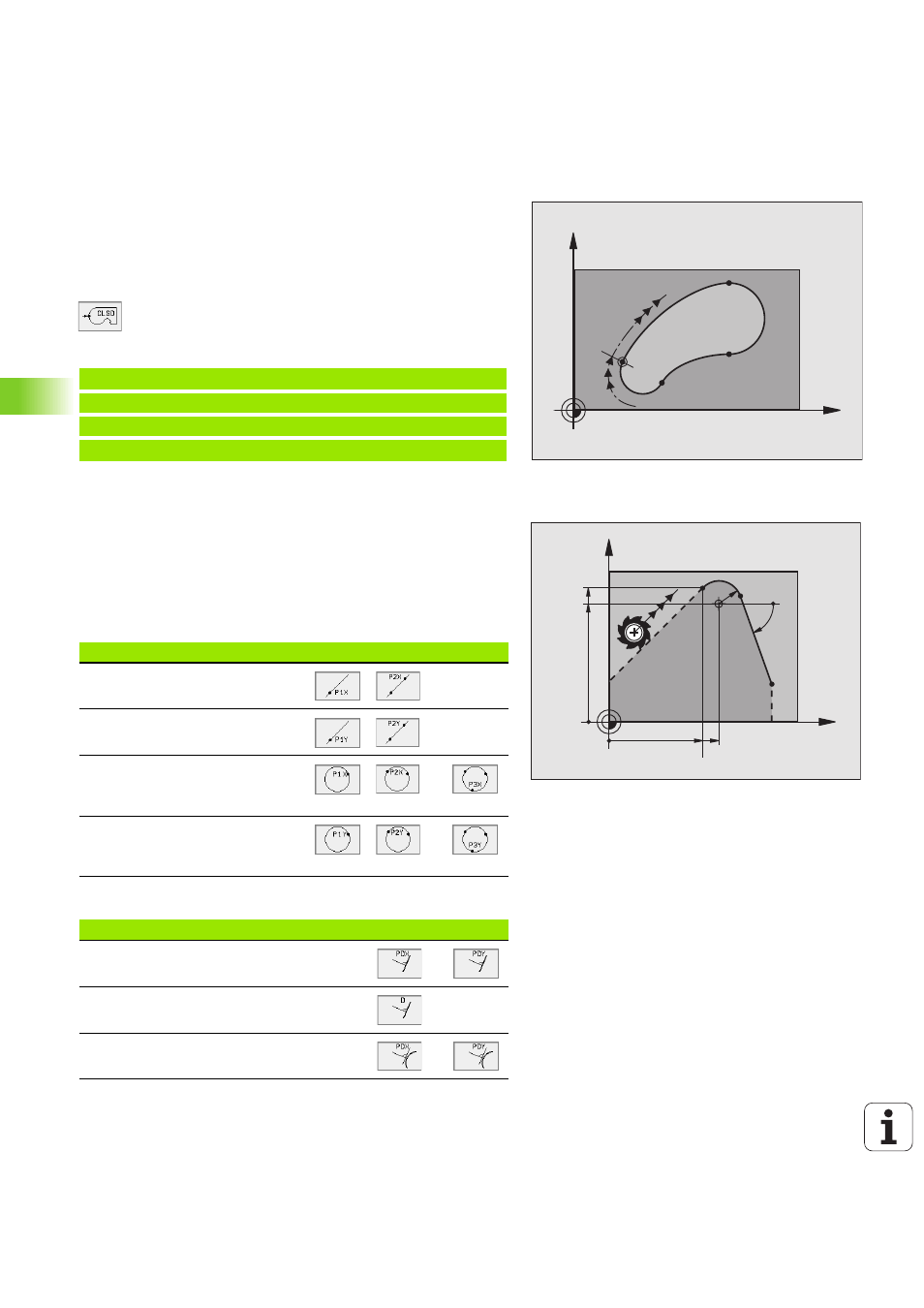

Contornos cerrados
Con la softkey CLSD se caracteriza el principio y el final de un contorno
cerrado. De esta forma se reducen las posibles soluciones de la última
trayectoria del contorno.
CLSD se introduce adicionalmente para otra indicación del contorno
en la primera y última frase de un segmento FK.
Ejemplo de frases NC
Puntos auxiliares
Tanto para rectas como para trayectorias circulares libres se pueden
introducir coordenadas de puntos auxiliares sobre o junto al contorno.
Puntos auxiliares sobre un contorno
Los puntos auxiliares se encuentran directamente sobre las rectas o
bien sobre la prolongación de las mismas o directamente sobre la
trayectoria circular.
Puntos auxiliares junto a un contorno
Principio del contorno: CLSD+
Final del contorno: CLSD-
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
X
Y
CLSD+
CLSD–
Datos conocidos Softkeys
Coordenada X de un punto auxiliar
P1 o P2 de una recta
Coordenada Y de un punto auxiliar
P1 o P2 de una recta
Coordenadas X de un pto. auxiliar
P1, P2 o P3 de una trayectoria cir-
cular
Coordenadas Y de un pto. auxiliar
P1, P2 o P3 de una trayectoria cir-
cular
Datos conocidos Softkeys
Coordenada X e Y del pto. auxiliar junto auna
recta
Distancia del punto auxiliar a las rectas
Coordenada X e Y del pto. auxiliar junto a
una trayectoria circular
X
Y
53
60.071
50
42.929
R10
70°
