24 2 Funcionamiento manual y ajuste
2.5 In
clin
ació
n d
e
l pla
no d
e
m
e
c
a
niz
a
do
2.5 Inclinación del plano de
mecanizado
Aplicación y funcionamiento
El TNC contempla la inclinación de planos de mecanizado en máquinas
herramienta con cabezales y mesas basculantes. Las aplicaciones
más normales son p.ej. taladros inclinados o contornos inclinados en
el espacio. En estos casos el plano de mecanizado se inclina alrededor
del punto cero activado. Como siempre el mecanizado se programa en
un plano principal (p.ej. el plano XY), pero se ejecuta en el plano incli-
nado respecto al plano principal.
Existen dos modos de funcionamiento para la inclinación del plano de
mecanizado:
n
Inclinación manual con la softkey 3D ROT en los modos de funcion-
amiento Manual y Volante electrónico, véase „Activación de la incli-
nación manual”, página 27
n Inclinación automática, ciclo 19 PLANO DE MECANIZADO INCLINADO en
el programa de mecanizado (véase „PLANO DE MECANIZADO
(ciclo 19)” en página 334)
Las funciones del TNC para la „inclinación del plano de mecanizado“
son transformación de coordenadas. Para ello el plano de mecanizado
siempre está perpendicular a la dirección del eje de la hta.
Básicamente, en la inclinación del plano de mecanizado, el TNC
distingue dos tipos de máquinas:
n

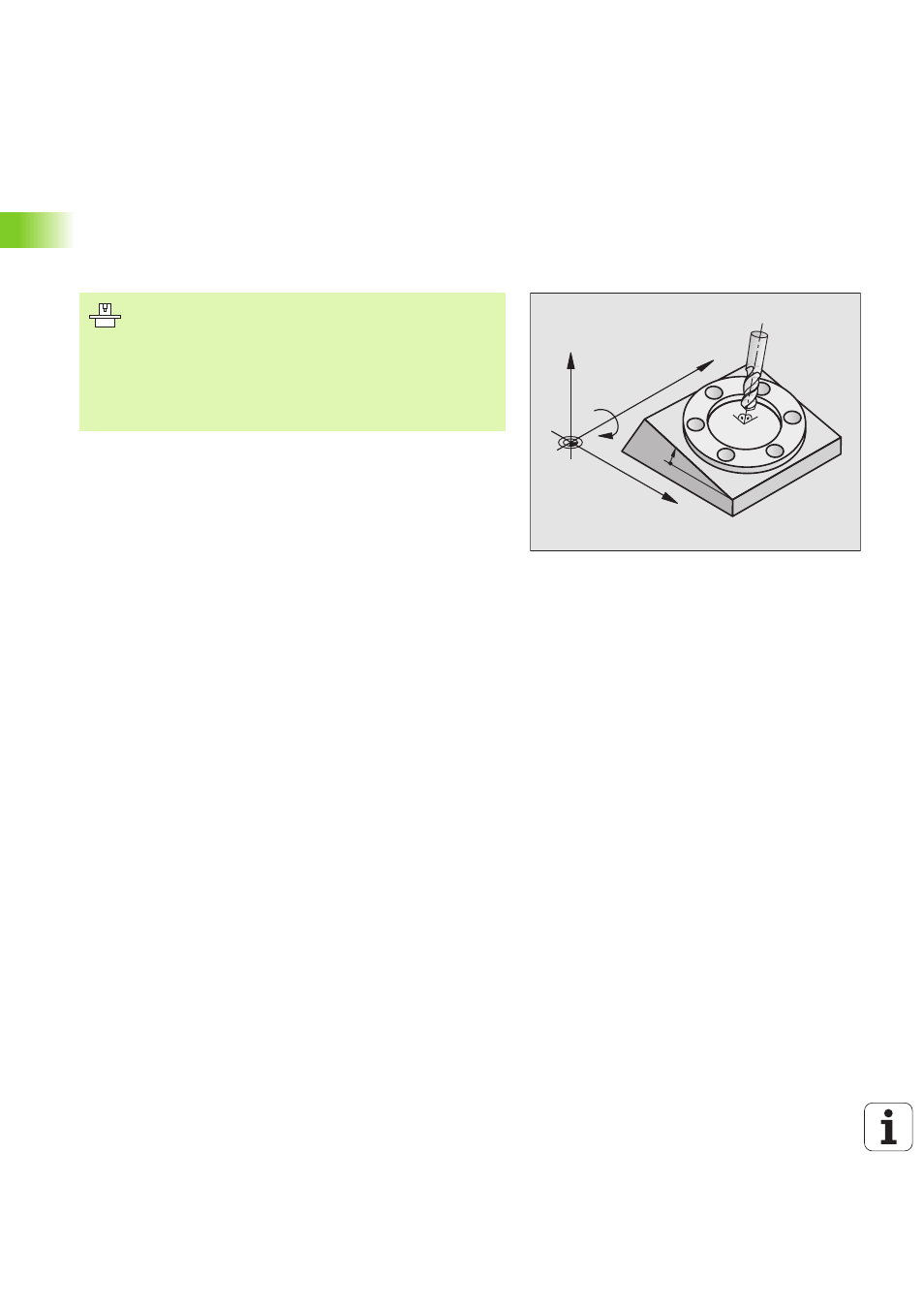

Máquina con mesa basculante
n Deberá colocarse la pieza mediante el correspondiente posiciona-
miento de la mesa basculante, p.ej. con una frase L.
n La situación del eje transformado de la herramienta no se modi-
fica en relación al sistema de coordenadas fijo de la máquina.
Cuando se gira la mesa – es decir la pieza – p.ej. 90°, el sistema
de coordenadas no se gira. Si en el modo de funcionamiento
Manual se pulsa la tecla Z+, la herramienta se desplaza en la direc-
ción Z+.
n Para el cálculo del sistema de coordenadas transformado, el TNC
sólo tiene en cuenta las desviaciones mecánicas de la correspon-
diente mesa basculante – llamadas zonas de „traslación“
El constructor de la máquina ajusta las funciones para la
inclinación del plano de mecanizado al TNC y a la máquina.
En determinados cabezales basculantes (mesas girato-
rias), el constructor de la máquina determina si el TNC
interpreta los ángulos programados en el ciclo como coor-
denadas de los ejes giratorios o como componentes angu-
lares de un plano inclinado. Rogamos consulten el manual
de su máquina.
X
Z
Y
B
10°
