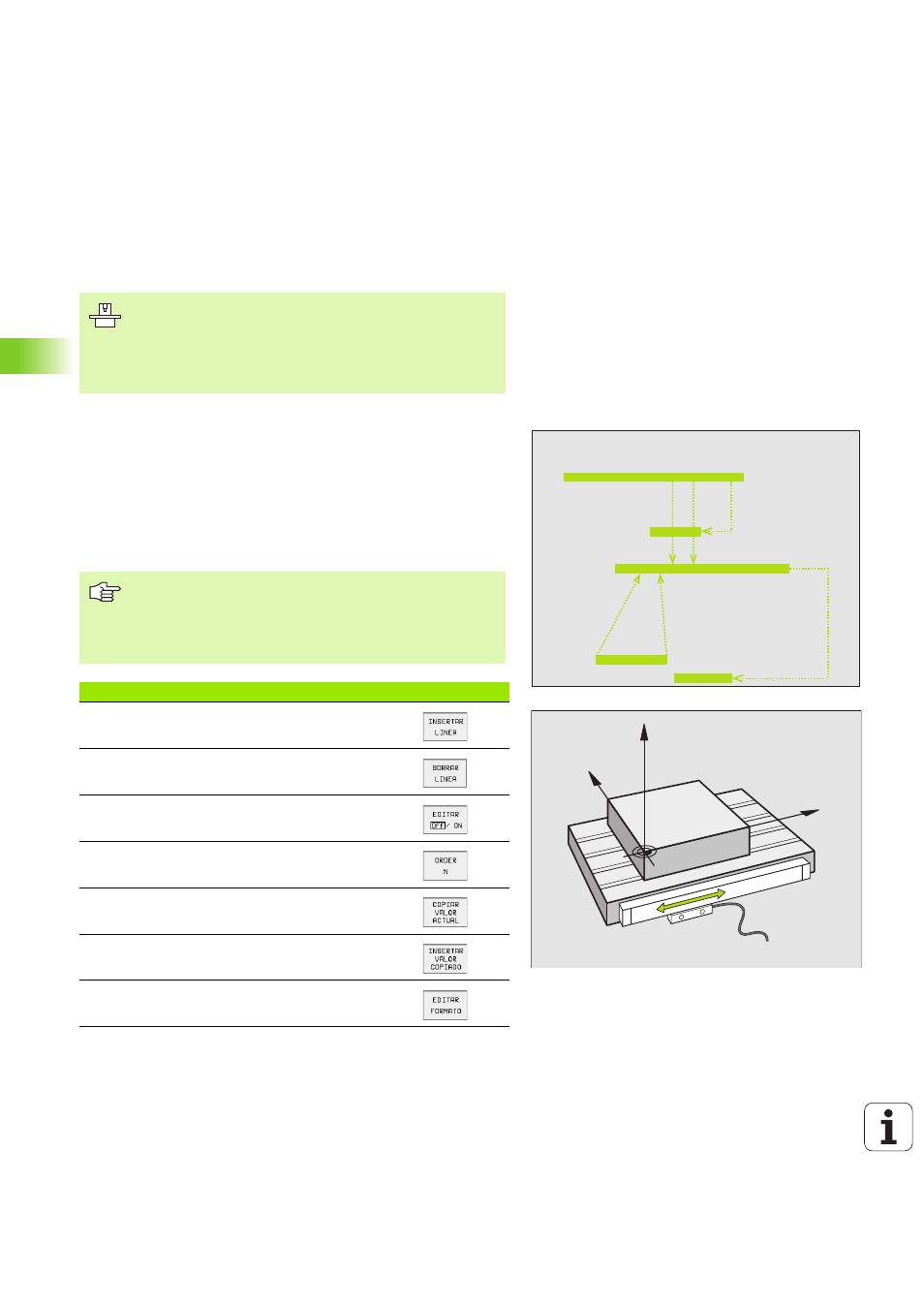

5.5 Trabajar con tablas de datos de
corte
Indicación
Posibles aplicaciones
Mediante las tablas de datos de corte, en las cuales se determina cual-
quier combinación del material de la pieza y de la hta., el TNC puede
calcular de la velocidad media V
C
y el avance del diente f
Z
, las revolu-
ciones S del cabezal y el avance F en la trayectoria. Para poder realizar
el cálculo, hay que determinar en el programa el material de la pieza y
en una tabla de herramientas las distintas características específicas
de la herramienta.
El constructor de la máquina prepara el TNC para trabajar
con tablas de datos de corte.
Es probable que su máquina no disponga de todos los cic-
los y funciones que se describen aquí. Rogamos consul-
ten el manual de su máquina.
Antes de que el TNC calcule los datos de corte automáti-
camente, deberá estar activada la tabla de herramientas
en el funcionamiento Test del programa (estado S), de
forma que el TNC pueda obtener los datos específicos de
la herramienta.
Funciones de edición p. tablas de datos de corte
Softkey
Añadir una línea
Borrar una línea
Seleccionar el principio de la sig. línea
Buscar una tabla
Copiar el campo marcado (2ª carátula de softkeys)
Añadir el campo copiado (2ª carátula de softkeys)
Editar el formato de tablas (2ª carátula de softkeys)
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Y
X
Z
