TNC 426, TNC 430 de HEIDENHAIN 289
8.6 Ciclos SL

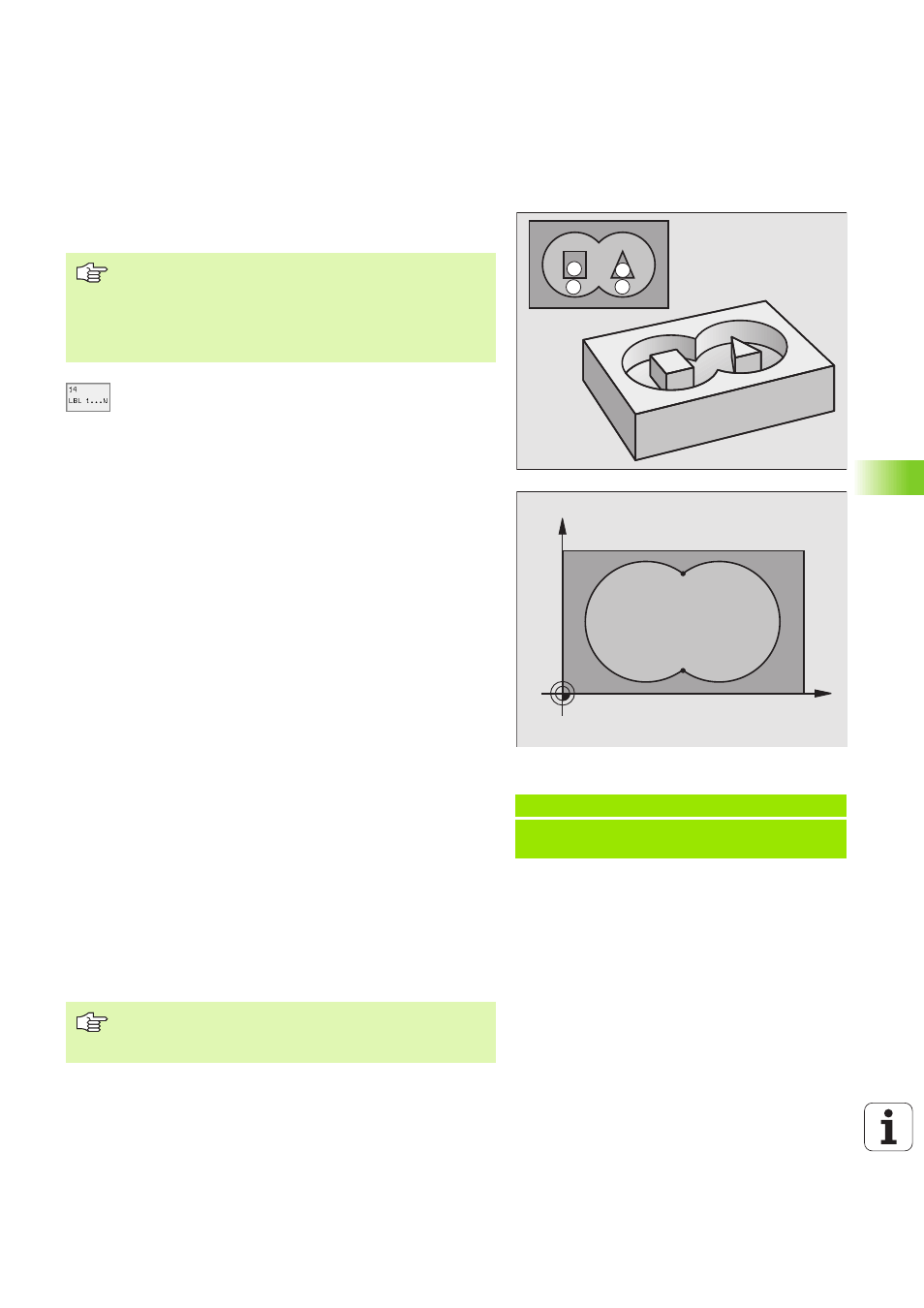

CONTORNO (ciclo 14)
En el ciclo 14 CONTORNO se enumeran todos los subprogramas que
se superponen para formar un contorno completo.
U U U U Número de label para el contorno : Todos los núme-
ros de label de los diferentes subprogramas, que se
superponen en un contorno. Cada número se con-
firma con la tecla ENT y la introducción finaliza con la
tecla END.
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas
Ejemplo: Frases NC
12 CYCL DEF 14.0 CONTORNO
13 CYCL DEF 14.1 LABEL DEL
CONTORNO 1 /2 /3 /4
A
C D
B
X
Y
A B
S
1
S
2
Antes de la programación debe tenerse en cuenta
El ciclo 14 se activa a partir de su definición, es decir actúa
a partir de su definición en el programa.
En el ciclo 14 se enumeran un máximo de 12 subprogra-
mas (subcontornos).
Los siguientes ejemplos de programación son subprogra-
mas de contornos, llamados en un programa principal del
ciclo 14 CONTORNO.
