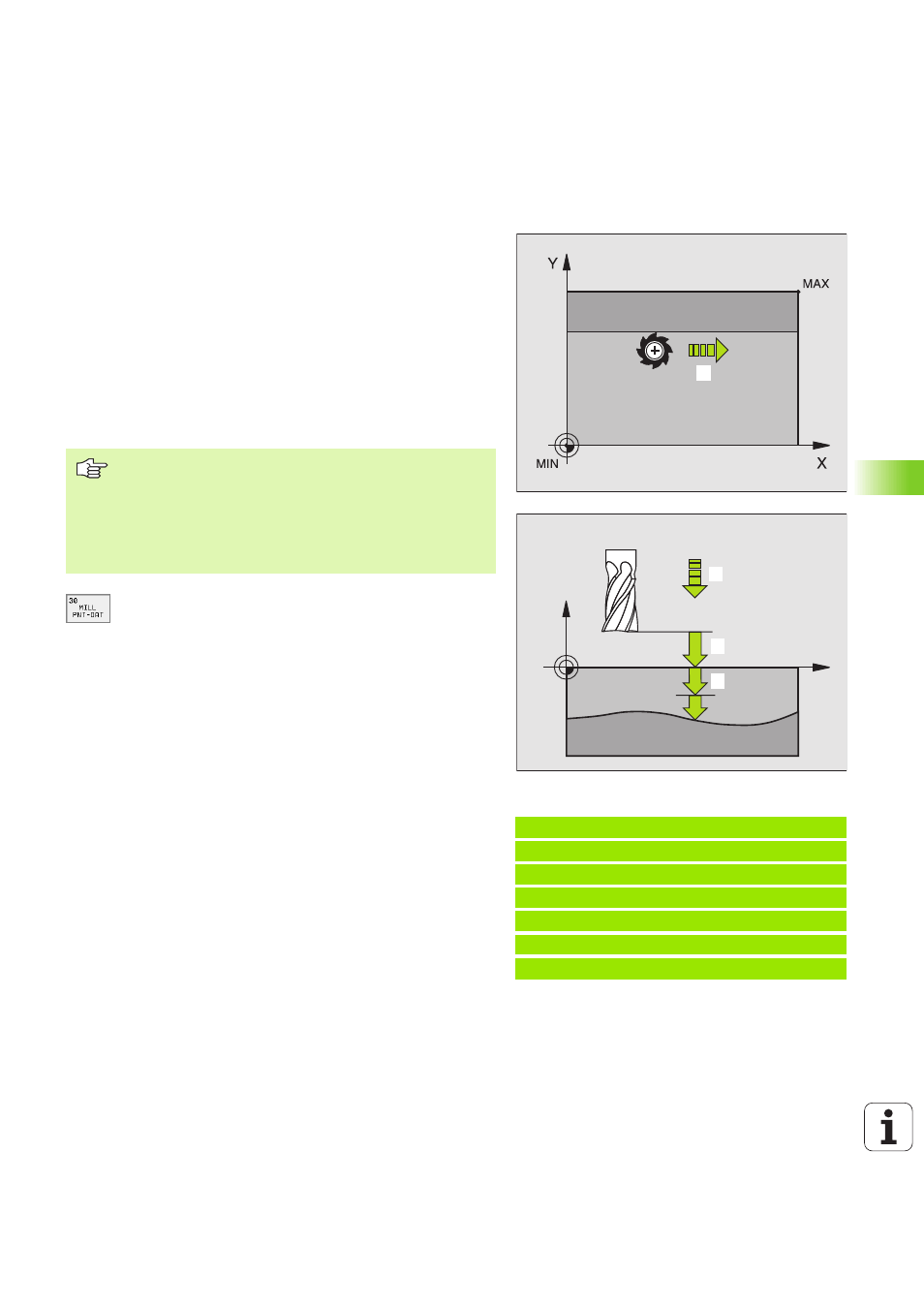

EJECUCIÓN DE LOS DATOS DIGITALIZADOS
(ciclo 30)
1
El TNC posiciona la hta. en marcha rápida FMAX a la distancia de
seguridad desde la posición actual en el eje de la hta. hasta el
punto MAX programado en el ciclo
2
A continuación el TNC desplaza la hta. en el plano de mecanizado
con FMAX sobre el punto MIN programado en el ciclo
3
Desde allí la hta. se desplaza con avance de profundización al pri-
mer punto del contorno
4
Después se ejecutan todos los puntos memorizados en los fiche-
ros con los datos de la digitalización con avance de fresado; si es
preciso durante la ejecución el TNC se desplaza a la distancia de
seguridad para sobrepasar las zonas sin mecanizar
5
Al final el TNC retira la hta. con FMAX a la distancia de seguridad
U
U
U
U
Nombre del pgm con los datos de la digitaliza-
ción
: Introducir el nombre del fichero en el que están
memorizados los datos de la digitalización; si el
fichero no está en el directorio actual se indica el
camino de búsqueda completo. Cuando se quiere eje-
cutar una tabla de puntos, debe indicarse también el
tipo de fichero .PNT
U
U
U
U
Punto MIN campo
: Punto mínimo (coordenada X, Y y Z)
del campo en el que se quiere fresar
U
U
U
U
Punto MAX campo
: Punto máximo (coordenada X, Y y Z)
del campo en el cual se quiere fresar
U
U
U
U
Distancia de seguridad
1
(valor incremental): Distan-
cia entre el extremo de la hta. y la superficie de la
pieza en los desplazamientos en marcha rápida
U
U
U
U
Paso de profundización
2
(valor incremental):
Medida, según la cual la hta. profundiza cada vez en
la pieza.
U
U
U
U
Avance al profundizar
3
: Velocidad de desplaza-
miento de la hta. al profundizar en mm/min
U
U
U
U
Avance de fresado
4
: Velocidad de desplazamiento de
la hta. en el fresado en mm/min
U
U
U
U
Función auxiliar M
: La programación de una función
auxiliar es opcional p.ej. M13
Ejemplo: Frases NC
64 CYCL DEF 30.0 EJECUCION DATOS DIGI.
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 DIST. 2
69 CYCL DEF 30.5 PASO +5 F100
70 CYCL DEF 30.6 F350 M8
14
X
Z
11
13
12
Antes de la programación debe tenerse en cuenta
Con el ciclo 30 se pueden ejecutar los datos de la digitali-
zación y los ficheros PNT.
Cuando se ejecutan ficheros PNT, en los que no hay nin-
guna coordenada del eje de la hta., la profundidad de
fresado se produce en el punto MIN del eje de la hta.
