TNC 426, TNC 430 de HEIDENHAIN 111
5.3 Co
rr
ecció
n
d
e la he
rr
amien
ta

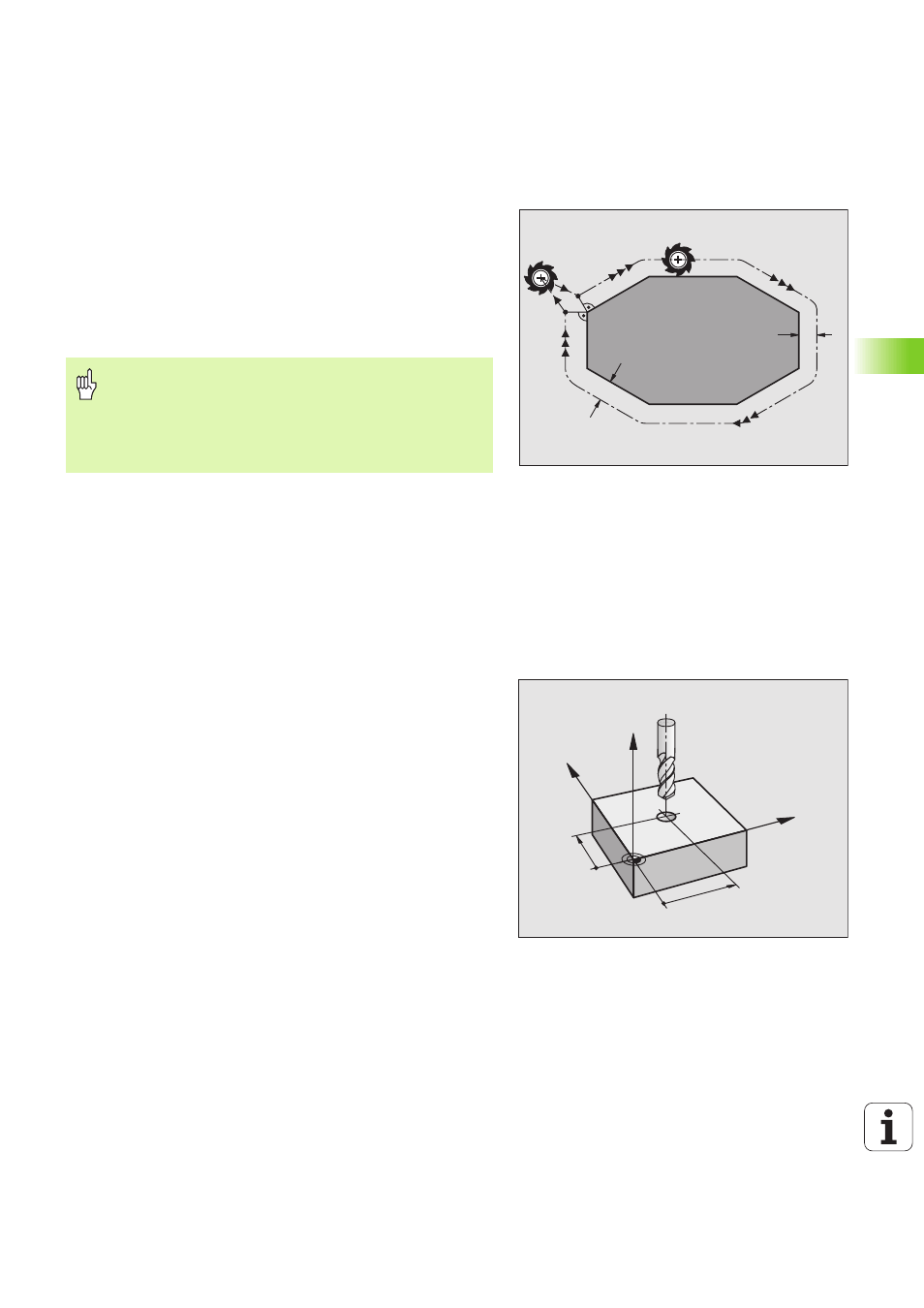

Corrección del radio de la herramienta
La frase del programa para el movimiento de la hta. contiene
n
RL o RR para una corrección de radio
n R+ o R–, para una corrección de radio en un desplazamiento paralelo
al eje
n R0 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con RL o RR.
En la corrección del radio se tienen en cuenta los valores delta tanto
de la frase TOOL CALL como de la tabla de herramientas.
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
siendo:
Tipos de trayectoria sin corrección de radio: R0
El punto central de la herramienta se desplaza en el plano de mecani-
zado sobre la trayectoria programada, o bien sobre las coordenadas
programadas.
Empleo: Taladros, posicionamientos previos
El TNC elimina la corrección de radio cuando:
n se programa una frase de posicionamiento con R0
n se sale del contorno con la función DEP
n
se programa PGM CALL
n
se selecciona un programa nuevo con PGM MGT
R : Radio de la herramienta R de la frase TOOL DEF o
de la tabla de herramientas
DR
TOOL CALL
: Sobremedida DR para el radio de la frase TOOL
CALL
(no se tiene en cuenta en la visualización)
DR
TAB:
Sobremedida DR para el radio de la tabla de htas.
R
R
R0
RL
Y
X
Z
X
Y
