154 6 Programación: Programación de contornos
6.5 Tip
o
s de tr
a
y
ect
o
ri
a – Coo
rden
a
das p
o
lar
e
s

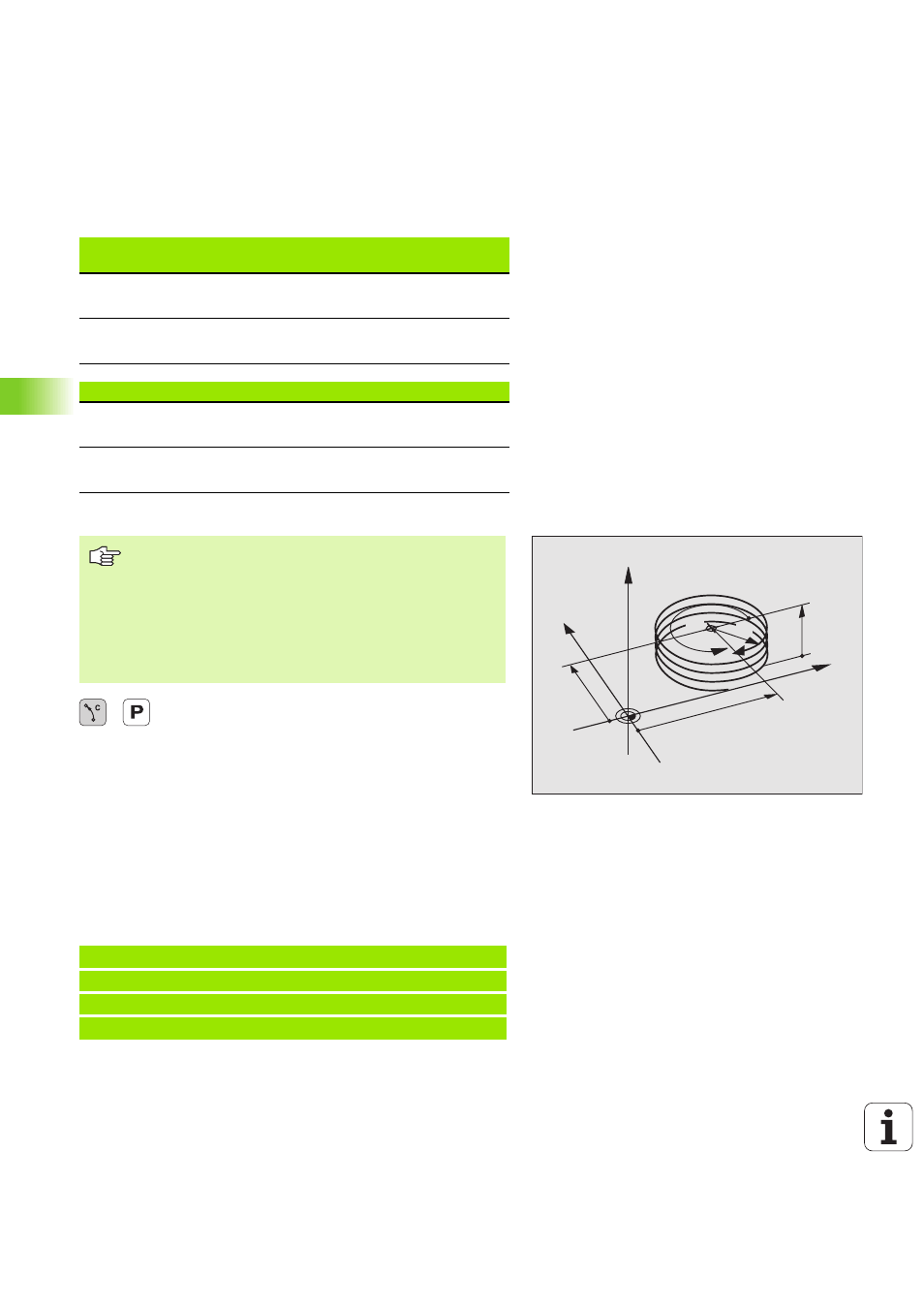

Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el sentido
de giro y la corrección de radio para determinadas formas:
Programación de una hélice
U U U U Angulo en coordenadas polares : Introducir el ángulo
total en incremental, según el cual se desplaza la hta.
sobre la hélice. Después de introducir el ángulo se
selecciona el eje de la hta. con las teclas de los
ejes.
U U U U Introducir las coordenadas para la altura de la hélice en
incremental
U U U U Sentido de giro DR
Hélice en sentido horario: DR–
Hélice en sentido antihorario: DR+
U U U U Corrección de radio RL/RR/R0
Programar la corrección de radio según la tabla
Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
Roscado inter. Dirección Sentido
Corrección
del radio
a derechas
a izquierdas Z+
Z+ DR+
DR– RL
RR
a derechas
a izquierdas Z–
Z– DR–
DR+ RR
RL
Roscado exterior
a derechas
a izquierdas Z+
Z+ DR+
DR– RR
RL
a derechas
a izquierdas Z–
Z– DR–
DR+ RL
RR
Se introduce el sentido de giro DR y el ángulo total IPA en
incremental con el mismo signo, ya que de lo contrario la
hta. puede desplazarse en una trayectoria errónea.
El ángulo IPA puede tener un valor entre
–5400° a +5400°. Si el roscado es de más de 15 pasos, la
hélice se programa con una repetición parcial del pro-
grama
(véase „Repeticiones parciales de un pgm”, página 348)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
Y
X
Z
25
40
5
270°
R3
CC
