TNC 426, TNC 430 de HEIDENHAIN 123
5.5 T
rabaj
ar
co
n tabla
s
d
e dat
o
s de cor
te
Creación de una tabla de datos de corte nueva
U U U U Seleccionar el funcionamiento Memorizar/editar programa
U U U U Seleccionar la gestión de ficheros: Pulsar la tecla PGM MGT
U U U U Seleccionar el directorio en el cual deben estar memorizadas las tab-
las con los datos de corte (standard: TNC:\)
U U U U Introducir cualquier nombre y tipo de fichero .CDT, confirmar con
ENT

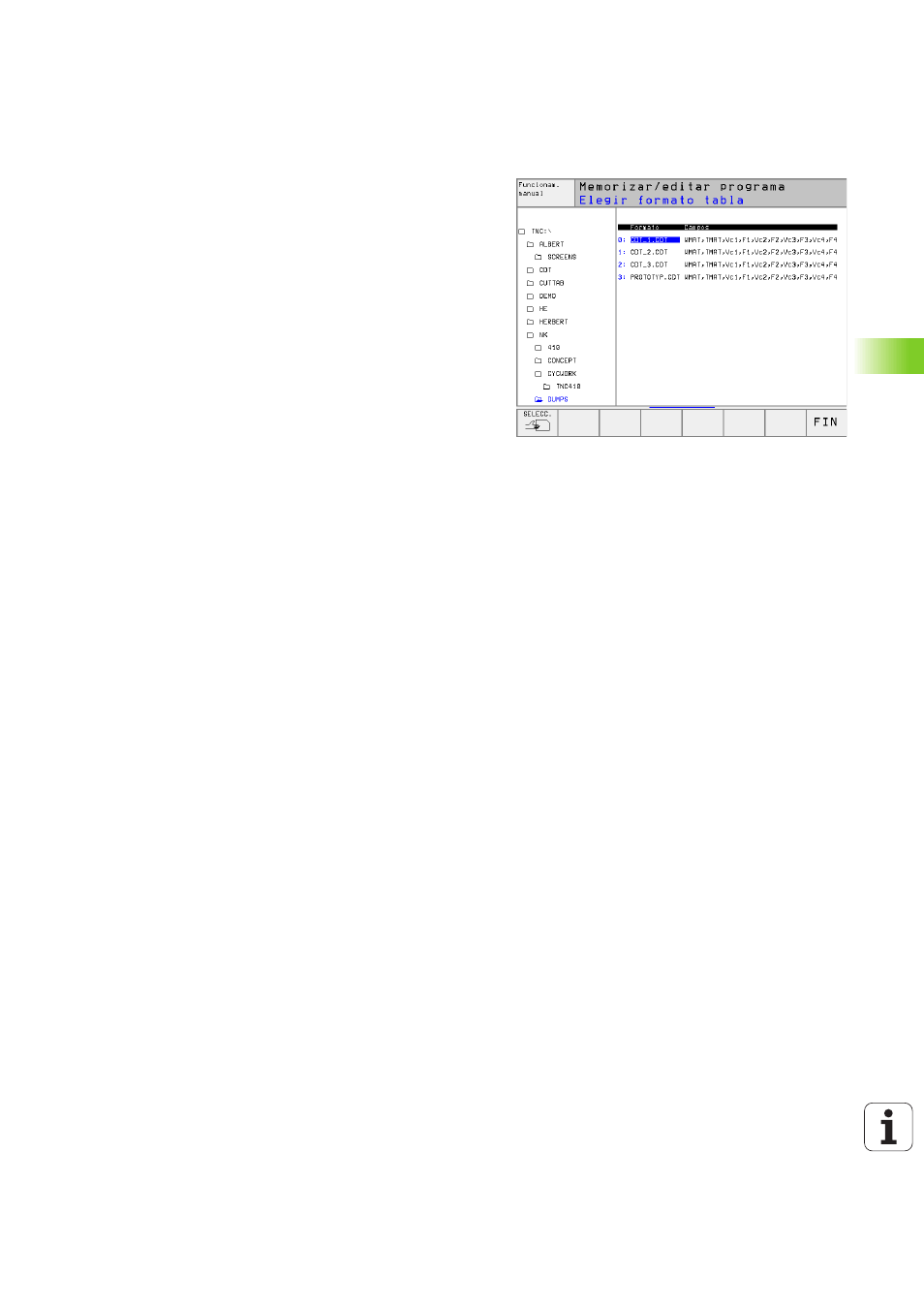

U U U U En la mitad derecha de la pantalla el TNC muestra diferentes forma-
tos de tablas (que dependen de la máquina, véase ejemplo abajo a
la derecha), que se diferencian en el número de combinaciones de
la velocidad de corte/avance. Desplazar el cursor con las teclas cur-
soras sobre el formato de tabla deseado y confirmar con la tecla
ENT. El TNC elabora una nueva tabla de materiales de corte vacía
Indicaciones precisas en la tabla de htas.
n Radio de la hta. – columna R (DR)
n Nº de dientes (sólo htas. de fresado) – columna CUT
n
Tipo de hta. – columna TIPO
n
El tipo de herramientata. influye en el cálculo del avance de trayec-
toria:
Herramientas de fresado: F = S · f
Z
· z
Todas las demás herramientas: F = S · f
U
S: nº de revoluciones
f
Z
: avance por diente
f
U
: avance por vuelta
z: nº de dientes
n
Material de corte de la hta. – columna TMAT
n
Nombre de la tabla con los datos de corte empleada para esta hta. –
columna CDT
n El tipo de herramienta, el material de corte de la misma y el nombre
de la tabla con los datos de corte se selecciona en la tabla de herra-
mientas mediante softkeys (véase „Tabla de herramientas: Datos
de la hta. para el cálculo automático del nº de revoluciones/avance”,
página 103).
