TNC 426, TNC 430 de HEIDENHAIN 13
1
.5 A
cceso
rio
s
: P
alpad
or
es 3D y v
o
lan
tes elect
ró
n
icos de H
E
IDE
N
HAIN
1.5 Accesorios: Palpadores 3D y
volantes electrónicos de
HEIDENHAIN
Palpadores 3D
Con los diferentes palpadores 3D de HEIDENHAIN se puede:
n Ajustar piezas automáticamente
n Fijar de forma rápida y precisa puntos de referencia
n
Realizar mediciones en la pieza durante la ejecución del programa
n
Digitalizar piezas 3D (opción) así como
n Medir y comprobar herramientas

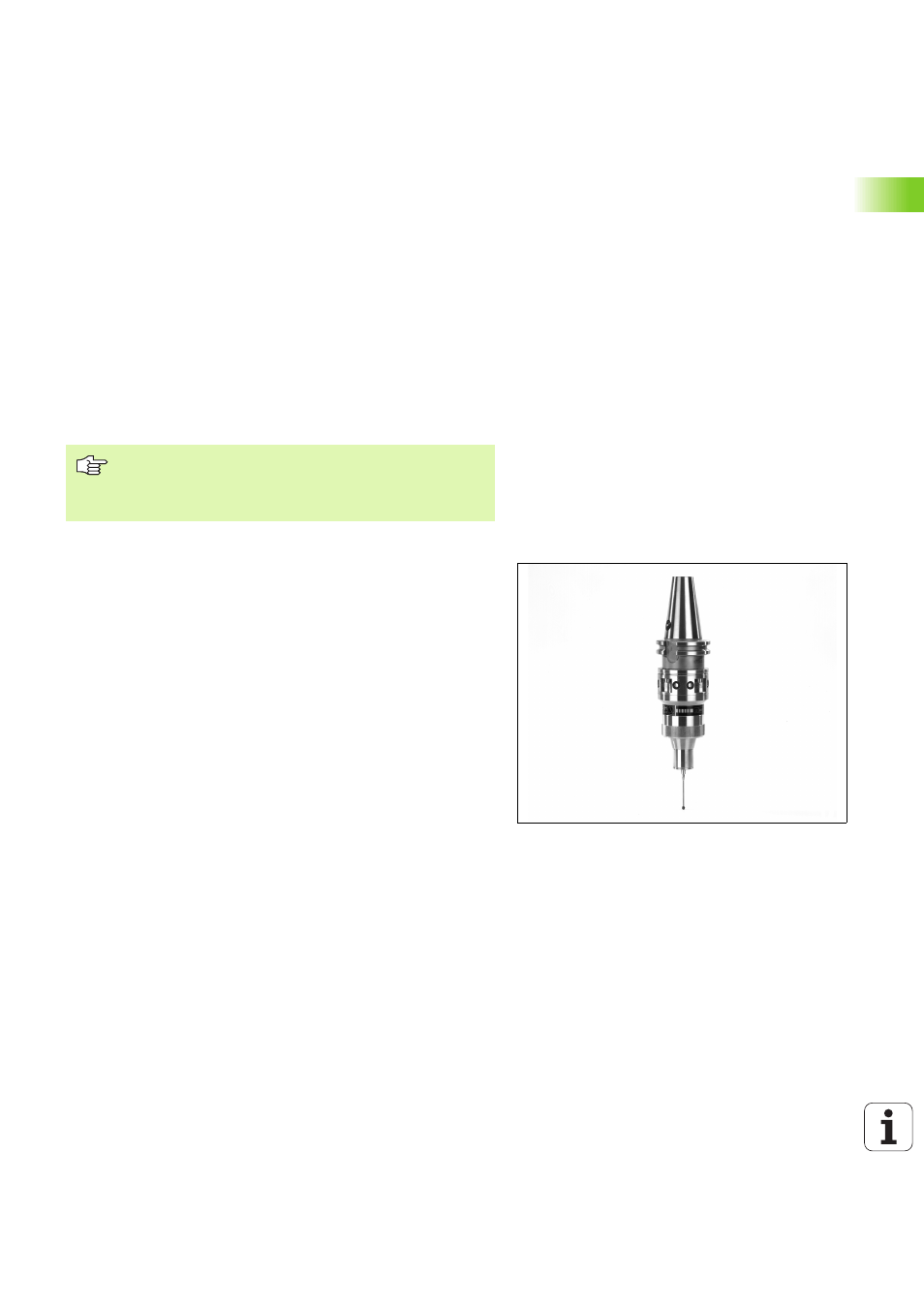

Palpadores digitales TS 220, TS 630 y TS 632
Estos palpadores están especialmente diseñados para el ajuste
automático de piezas, fijación del punto de referencia, mediciones en
la pieza y para la digitalización. El TS 220 transmite las señales de pal-
pación a través de un cable y es además una alternativa económica en
caso de tener que digitalizar.
El TS 630 y el TS 632 son especialmente adecuados para máquinas
con cambiador de herramientas, que transmiten las señales sin cable
por infrarrojos.
Principio de funcionamiento: En los palpadores digitales de
HEIDENHAIN un sensor óptico sin contacto registra la desviación del
palpador. La señal que se genera, produce la memorización del valor
real de la posición actual del palpador.
En la digitalización, el TNC elabora un programa con frases lineales en
formato HEIDENHAIN a partir de una serie de valores de posiciones.
Este programa se puede seguir procesando en un PC con el software
de evaluación SUSA para poder corregirlo según determinadas formas
y radios de herramienta o para calcular piezas positivas/negativas.
Cuando la bola de palpación es igual al radio de la fresa estos progra-
mas se pueden ejecutar inmediatamente.
Todas las funciones de palpación se describen en un
modo de empleo a parte. Si necesita Vd. dicho modo de
empleo, rogamos se ponga en contacto con HEIDENHAIN
Nº ident.: 329 203-xx.
