224
8 Programación: Ciclos
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas
U
U
U
U

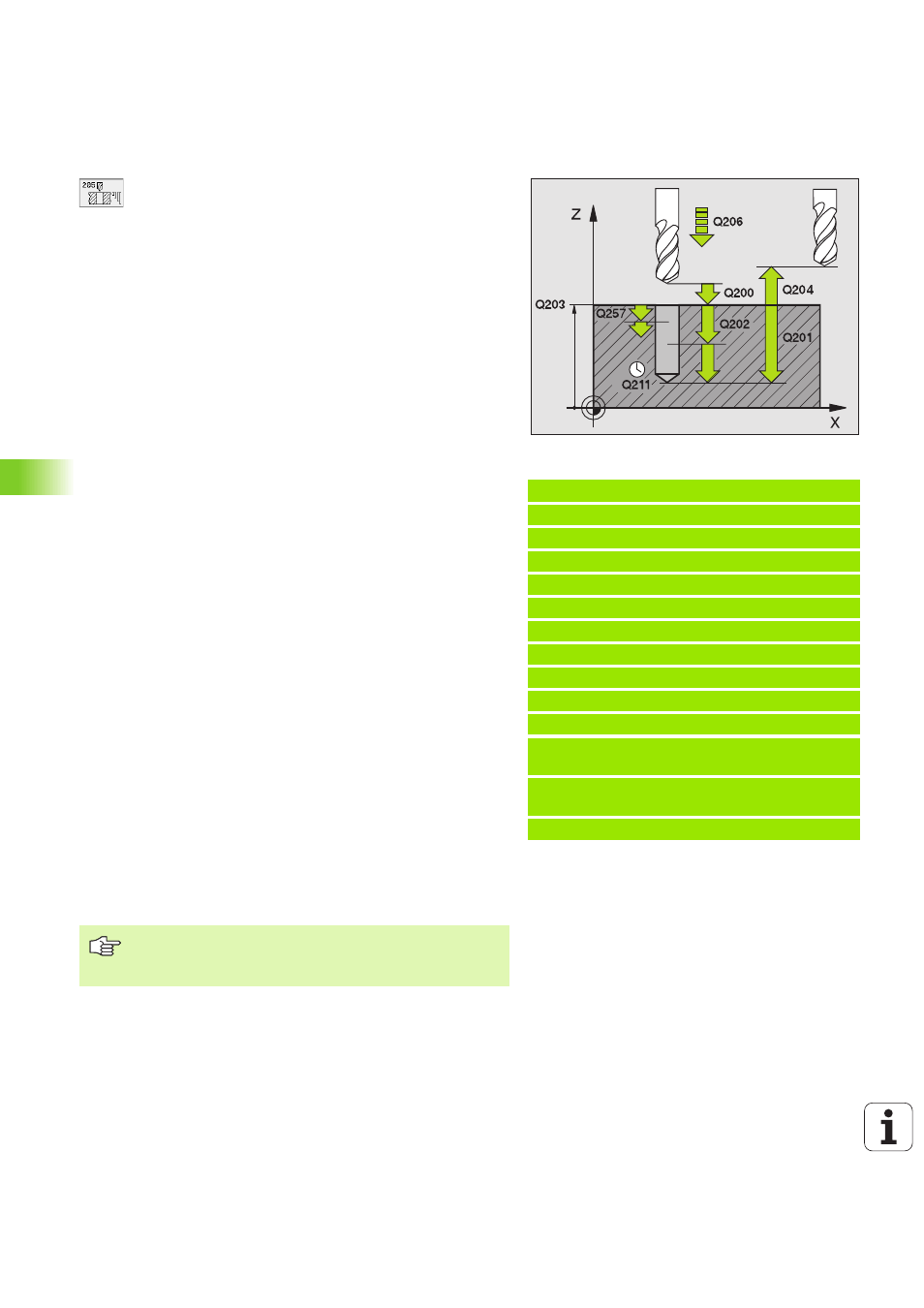

Distancia de seguridad
Q200 (valor incremental):
Distancia extremo de la hta. – superficie de la pieza
U
U
U
U
Profundidad
Q201 (valor incremental): Distancia
superficie de la pieza – base del taladro (extremo del
cono del taladro)
U
U
U
U
Avance al profundizar
Q206: Velocidad de desplaza-
miento de la hta. al taladrar en mm/min
U
U
U
U
Paso de profundización
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado no tiene porqué
ser múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la profundi-
dad total cuando:
n
El paso de profundización y la profundidad total son
iguales
n
El paso de profundización es mayor a la profundidad
total
U
U
U
U
Coord. de la superficie de la pieza
Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U
U
U
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
U
U
U
U
Valor de reducción
Q212 (valor incremental): Valor
según el cual el TNC reduce el paso de profundización
Q202
U
U
U
U
Profundidad de pasada mínima
Q205 (valor incremen-
tal): en caso de haber programado un valor de reduc-
ción, el TNC limita la aproximación al valor pro-
gramado en Q205
U
U
U
U
Distancia de parada previa arriba
Q258 (valor
incremental): Distancia de seguridad para el posicion-
amiento en marcha rápida, cuando el TNC desplaza
de nuevo la hta. después de un retroceso del taladro
al primer paso de profundización; valor de la primera
aproximación
U
U
U
U
Distanacia de parada previa abajo
Q259 (valor
incremental): Distancia de seguridad para el posicion-
amiento en marcha rápida, cuando el TNC desplaza
de nuevo la hta. después de un retroceso del taladro
al primer paso de profundización actual; valor de la
última aproximación
U
U
U
U
Profundidad de taladrado hasta el arranque de
viruta
Q257 (valor incremental): Aproximación,
después de la cual el TNC realiza el arranque de viruta.
Si se programa 0 no se realiza el arranque de viruta
Ejemplo: Frases NC
11 CYCL DEF 205 TALADRADO PROF. UNIVERSAL
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-80 ;PROF.
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=15 ;PASO DE PROFUNDIZACIÓN
Q203=+100 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DIST. SEGURIDAD
Q212=0.5 ;VALOR DE REDUCCION
Q205=3 ;PASO PROF. MINIMO
Q258=0.5 ;DIST. PARADA PREVIA ARRIBA
Q259=1 ;DIST. PARADA PREVIA ABAJO
Q257=5 ;PROF. TALADRADO ROTURA DE
VIRUTA
Q256=0.2 ;RETROCESO PARA ROTURA DE
VIRUTA
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Si se programa Q258 diferente a Q259, el TNC modifica de
forma regular la distancia de posición previa entre la pri-
mera y la última aproximación.
