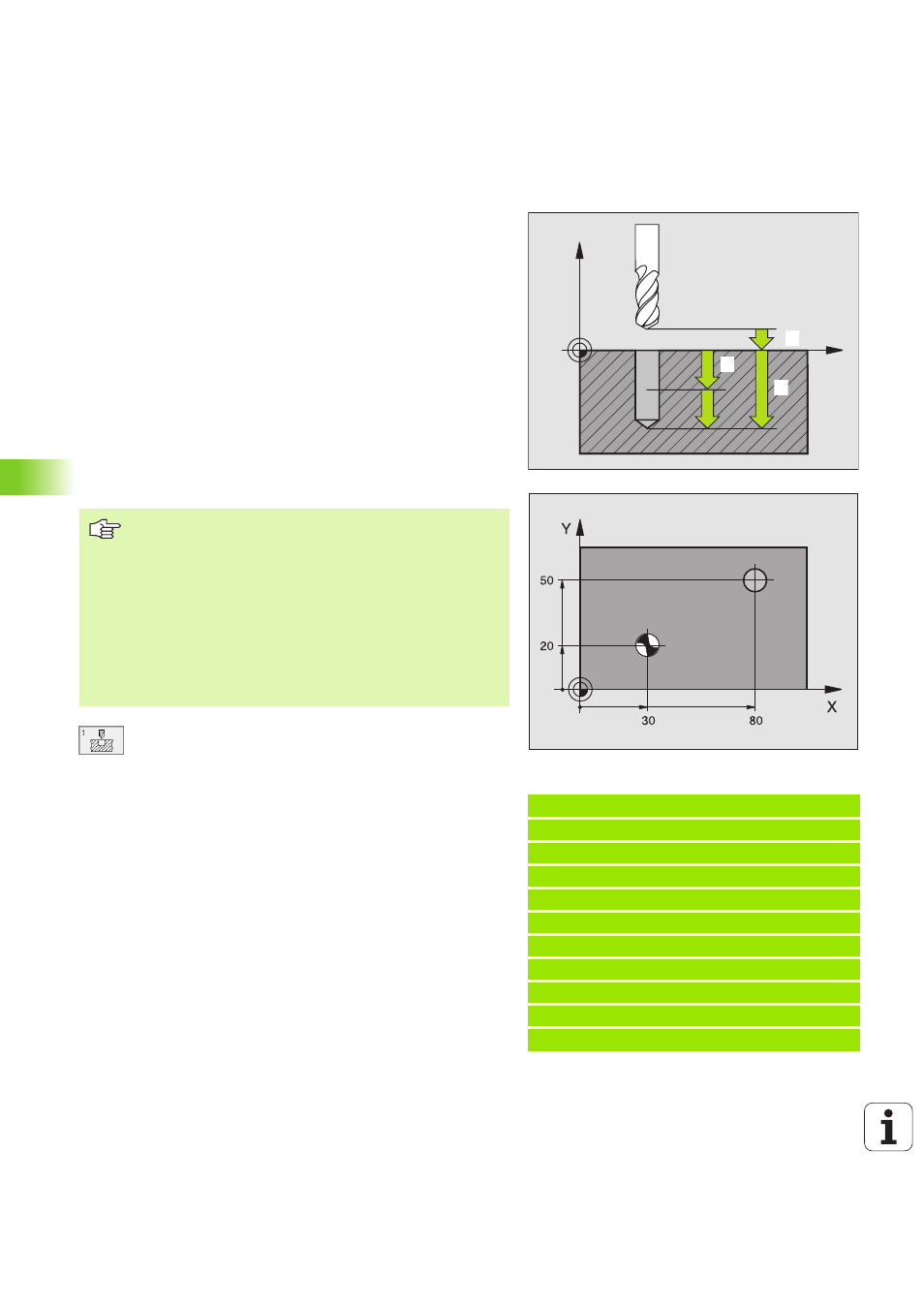

TALADRADO PROFUNDO (ciclo 1)
1 La hta. taladra con el avance F programado desde la posición actual
hasta el primer paso de profundización
2 Después el TNC retira la ha. en marcha rápida FMAX y vuelve a
desplazarse hasta el primer paso de profundización, reduciendo la
misma según la distancia de parada previa t.
3 El control calcula automáticamente la distancia de parada previa:
n Profundidad de taladrado hasta 30 mm: t = 0,6 mm
n Profundidad de taladrado más de 30 mm: t = profundidad /50
n máxima distancia de parada previa: 7 mm
4 A continuación la hta. taladra con el avance F programado hasta el
siguiente paso de profundización
5 El TNC repite este proceso (1 a 4) hasta alcanzar la profundidad de
taladrado programada
6 En la base del taladro, una vez transcurrido el tiempo de espera
para el desahogo de viruta, el TNC retira la hta. a la posición de par-
tida con FMAX
U U U U Distancia de seguridad 1 (valor incremental): Distan-
cia extremo de la hta. (posición de partida – superficie
de la pieza
U U U U Profundidad 2 (valor incremental): Distancia superficie de
la pieza – base del taladro (extremo del cono del taladro)
U U U U Paso de profundización 3 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado no tiene porque
ser múltiplo del paso de profundización. La hta. se
desplaza hasta la profundidad de taladrado en una
sóla pasada cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la prof. de
taladrado
U U U U Tiempo de espera en segundos : tiempo que la herra-
mienta espera en la base del taladro para desahogar
la viruta
U U U U Avance F : Velocidad de desplazamiento de la hta. al
taladrar en mm/min
Ejemplo: Frases NC
5 L Z+100 R0 FMAX
6 CYCL DEF 1.0 TALADR. PROF.
7 CYCL DEF 1.1 DIST. 2
8 CYCL DEF 1.2 PROF. -15
9 CYCL DEF 1.3 APROX. 7.5
10 CYCL DEF 1.4 T.ESP. 1
11 CYCL DEF 1.5 F80
12 L X+30 Y+20 FMAX M3
13 L Z+2 FMAX M99
14 L X+80 Y+50 FMAX M99
15 L Z+100 FMAX M2
X
Z
11
2
3
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto ini-
cial (centro del taladro) en el plano de mecanizado con cor-
rección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
