270 8 Programación: Ciclos
8.4 Ciclo
s
par
a e
l fr
esado
de cajer
as, islas y
r
anu
ras

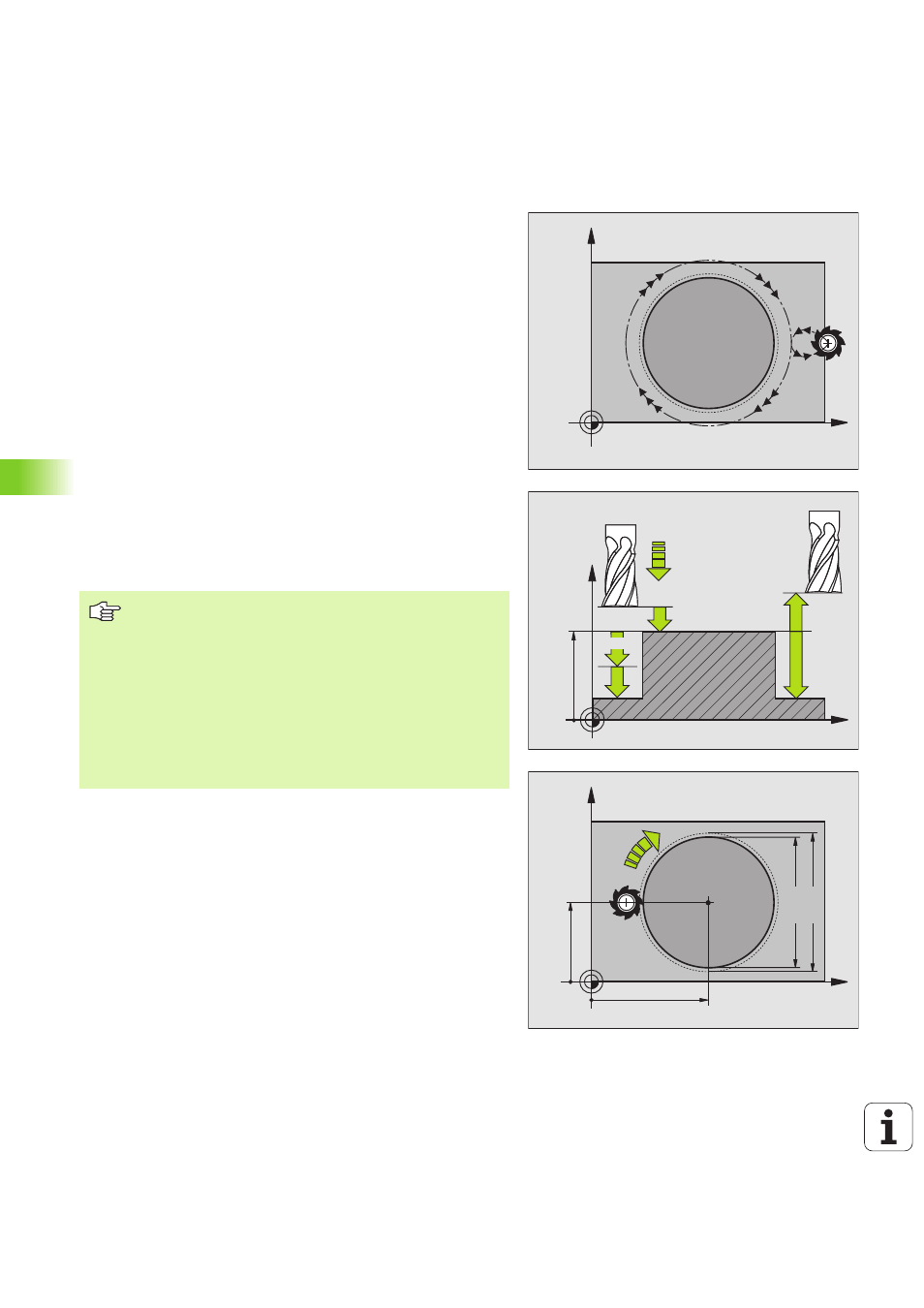

ACABADO DE ISLAS CIRCULARES (ciclo 215)
1 El TNC desplaza la hta. automáticamente en el eje de la misma a la
distancia de seguridad o – si se ha programado – a la 2ª distancia
de seguridad y a continuación al centro de la isla
2 Desde el centro de la isla la hta. se desplaza en el plano de meca-
nizado hacia el punto inicial del mecanizado. El punto inicial se
encuentra aprox. a 3,5 veces del radio de la hta. a la derecha de la
isla
3 En el caso de que la hta. se encuentra a la 2ª distancia de seguri-
dad, el TNC desplaza la hta. en marcha rápida FMAX a la distancia
de seguridad y desde allí con el avance de profundización al primer
paso de profundización
4 A continuación la hta. se desplaza tangencialmente hacia el con-
torno parcialmente terminado y fresa una vuelta en sentido sincro-
nizado al avance
5 Después la hta. sale tangencialmente del contorno al punto de par-
tida en el plano de mecanizado
6 Este proceso (3 a 5) se repite hasta que se ha alcanzado la pro-
fundidad programada
7 Al final del ciclo el TNC desplaza la hta. con FMAX a la distancia de
seguridad o - si se ha programado - a la 2ª distancia de seguridad
y a continuación al centro de la cajera (posición final = posición de
partida)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Antes de la programación debe tenerse en cuenta
El TNC posiciona previamente la hta. de forma automática
en el eje de la misma y en el plano de mecanizado.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Si se quiere realizar un acabado de la isla, deberá utilizarse
una fresa con dentado frontal cortante en el centro (DIN
844). Para ello deberá introducirse un valor pequeño para
el avance al profundizar.
