TNC 426, TNC 430 de HEIDENHAIN 145
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
tesia
nas

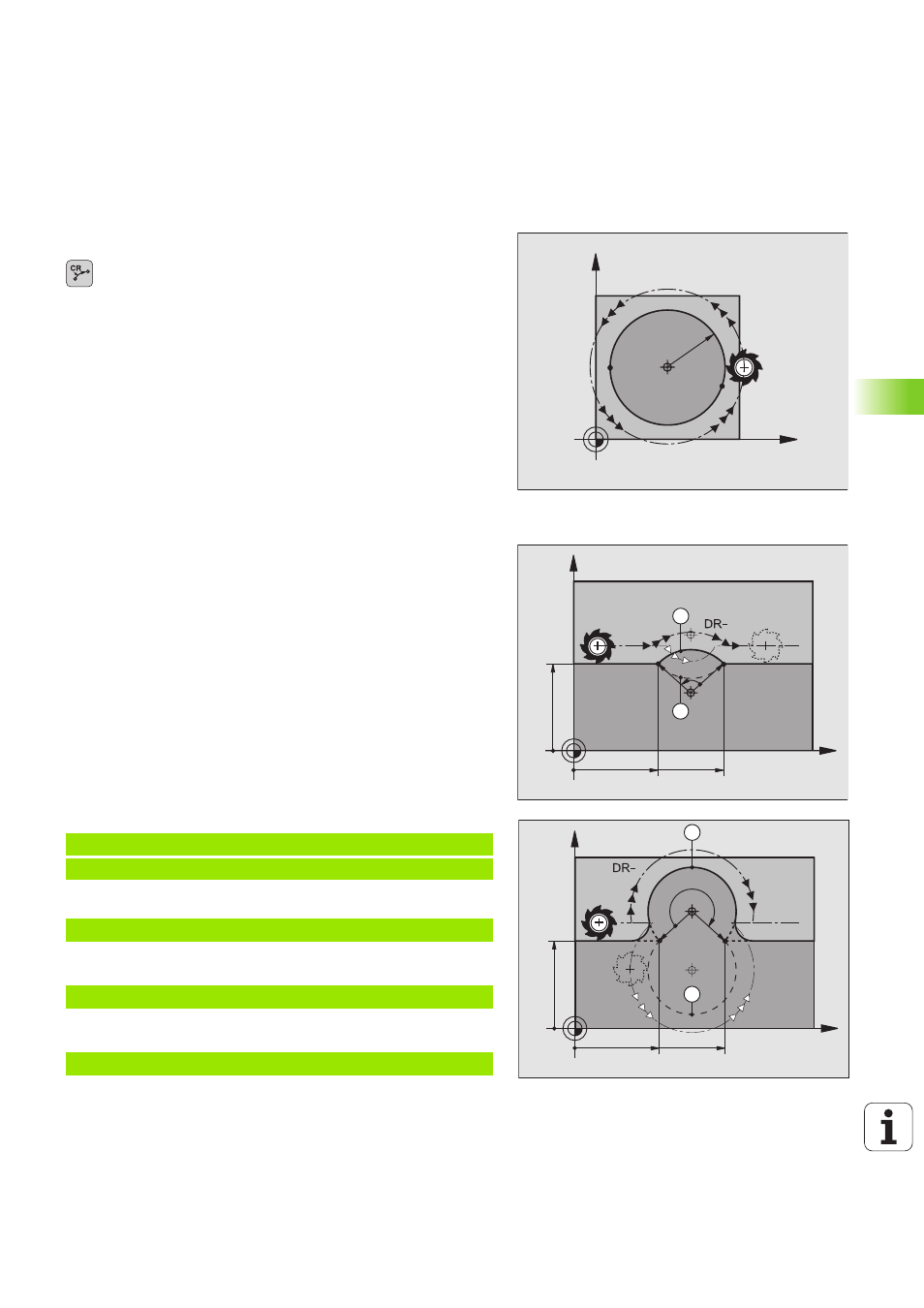

Trayectoria circular CR con un radio
determinado
La hta. se desplaza sobre una trayectoria circular con radio R.
U U U U Coordenadas del punto final del arco de círculo
U U U U Radio R
Atención: ¡El signo determina el tamaño del arco del
círculo!
U U U U Sentido de giro DR
Atención: ¡El signo determina si la curvatura es cón-
cava o convexa!
Si es preciso:
U U U U Función auxiliar M
U U U U Avance F
Círculo completo
Para un círculo completo se programan dos frases CR sucesivas:
El punto final de la primera mitad del círculo es el pto. de partida del
segundo. El punto final de la segunda mitad del círculo es el punto de
partida del primero.
Angulo central CCA y radio R del círculo
El punto de partida y el punto final del contorno se pueden unir entre
sí mediante arcos de círculo diferentes con el mismo radio:
Arco del círculo más pequeño: CCA<180°
El radio tiene signo positivo R>0
Arco del círculo mayor: CCA>180°
El radio tiene signo negativo R<0
Mediante el sentido de giro se determina si el arco de círculo está cur-
vado hacia fuera (convexo) o hacia dentro (cóncavo):
Convexo: Sentido de giro DR– (con corrección de radio RL)
Cóncavo: Sentido de giro DR+ (con corrección de radio RL)
Ejemplo de frases NC
o
o
o
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (arco 1)
11 CR X+70 Y+40 R+20 DR+ (arco 2)
11 CR X+70 Y+40 R-20 DR- (arco 3)
11 CR X+70 Y+40 R-20 DR+ (arco 4)
X
Y
CC
S
1
=E
2
E
1
=S
2
R
X
Y
40
40 70
DR+
4
ZW
3
R R
X
Y
ZW
R R
40
40 70
1
2
DR+
