130 6 Programación: Programación de contornos
6.2 Pr
incip
io
s
bás
ico
s de lo
s tip
o
s
de tr
a
y
ec
to
ri
a

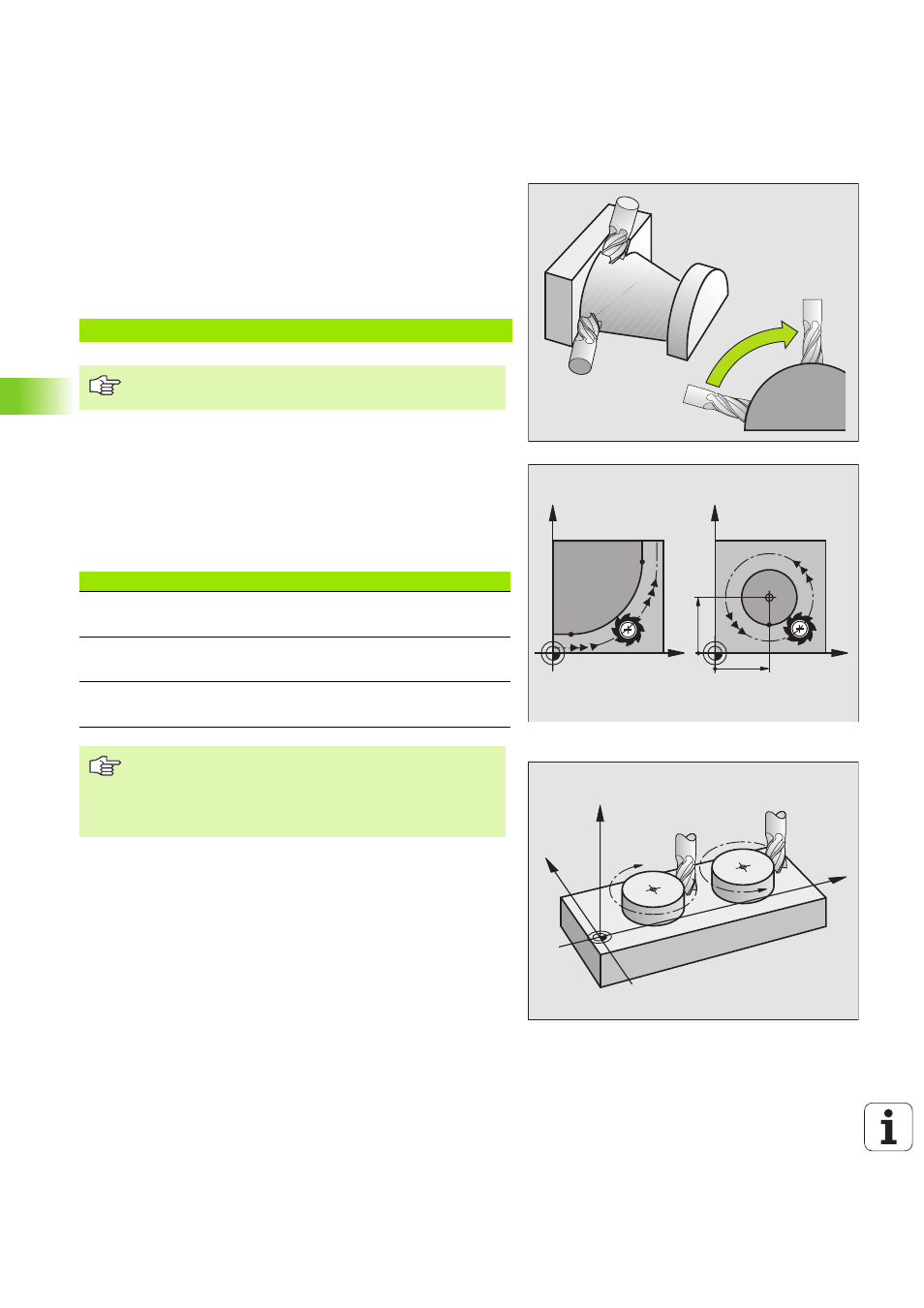

Introducción de más de tres coordenadas
El TNC puede controlar hasta 5 ejes simultáneamente. En un mecani-
zado con 5 ejes se mueven por ejemplo, 3 ejes lineales y 2 giratorios
simultáneamente.
El programa para un mecanizado de este tipo se genera normalmente
en un sistema CAD y no se puede elaborar en la máquina.
Ejemplo:
Círculos y arcos de círculo
En los movimientos circulares, el TNC desplaza simultáneamente dos
ejes de la máquina: La herramienta se desplaza respecto a la pieza
según una trayectoria circular. Para los movimientos circulares se
puede introducir el punto central del círculo CC.
Con las trayectorias de arcos de círculo se programan círculos en los
planos principales: El plano principal se define en la llamada a la hta.
TOOL CALL al determinar el eje de la herramienta:
Sentido de giro DR en movimientos circulares
Para los movimientos circulares no tangentes a otros
elementos del contorno se programa el sentido de giro DR:
Giro en sentido horario: DR–
Giro en sentido antihorario: DR+
L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3
El TNC no puede representar gráficamente un movi-
miento de más de 3 ejes.
Eje de la hta. Plano principal
Z XY, y también
UV, XV, UY
Y ZX, y también
WU, ZU, WX
X YZ, y también
VW, YW, VZ
Los círculos que no son paralelos al plano principal, tam-
bién se programan con la función „Plano de mecanizado
inclinado“ (véase „PLANO DE MECANIZADO (ciclo 19)”,
página 334), o con parámetros Q (véase „Principio de
funcionamiento y resumen de funciones”, página 360).
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
