TNC 426, TNC 430 de HEIDENHAIN 115
5.4 Co
rr
ecció
n
tr
idimen
sio
n
al d
e la he
rr
amien
ta
Definición de un vector normal
Un vector normal es una medida matemática que tienen el valor 1 y
una dirección cualquiera. En las frases LN el TNC precisa de hasta dos
vectores normales, uno para la dirección de la normal a la superficie y
otro (opcional), para determinar la dirección de la orientación de la hta.
La dirección de la normal a la superficie se determina mediante los
componentes NX, NY y NZ. En las fresas cilíndricas y fresas esféricas
la dirección es perpendicular desde la superficie de la pieza hacia el
punto de referencia de la herramienta PT, en la fresa toroidal mediante
PT‘ o bien PT (véase la fig. arriba dcha.). La dirección de la orientación
de la hta. se determina mediante los componentes TX, TY y TZ
Tipos de herramientas admisibles

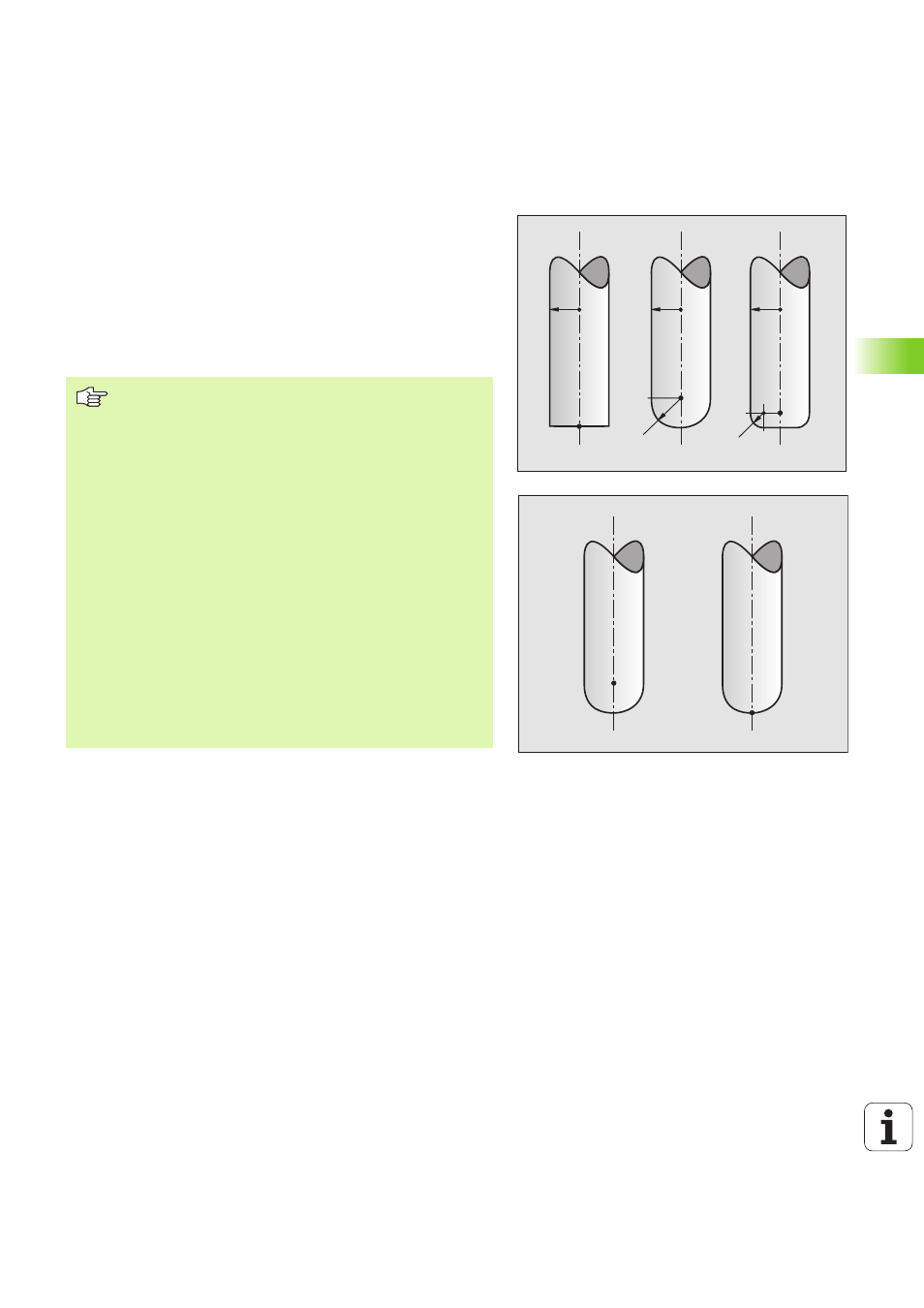

Los tipos de herramientas admisibles (véase figura arriba a la derecha)
se determinan en la tabla de herramientas mediante los radios R y R2:
n Radio de la herramienta R: medida desde el centro de la herramienta
a la parte exterior de la misma
n Radio de la herramienta 2 R2: radio de redondeo que va del extremo
de la herramienta a la parte exterior de la misma
La relación entre R y R2 determina la forma de la herramienta:
n
R2 = 0: fresa cilíndrica
n
R2 = R: fresa esférica
n 0 < R2 < R: fresa toroidal
De estas indicaciones se generan también las coordenadas para el
punto de referencia de la herramienta PT.
Las coordenadas para la posición X,Y, Z y para las norma-
les a la superficie NX, NY, NZ, o bien TX, TY, TZ, deben
tener la misma secuencia en la frase NC.
En la frase LN deben indicarse siempre todas las coorde-
nadas y todas las normales a la superficie incluso si los
valores en relación a la frase anterior no han variado.
La corrección 3D con normales a la superficie es válida
para la indicación de coordenadas en los ejes principales
X, Y, Z.
Cuando se cambia una herramienta con sobremedida
(valores delta positivos), el TNC emite un aviso de error. El
aviso de error se puede suprimir con la función M M107
(véase „Condiciones para frases NC con vectores norma-
les a la superficie y corrección 3D”, página 109).
Cuando las sobremedidas de la herramienta perjudican el
contorno, el TNC no emite un aviso de error.
Mediante el parámetro de máquina 7680 se determina si
el sistema CAD ha corregido la longitud de la hta. medi-
ante el centro de la bola P
T
o mediante el polo sur de la
bola P
SP
(véase la figura arriba a la dcha.).
P
T
R R R
R2
P
T P
T
R2
P
T
'
P
T
P
SP
