TNC 426, TNC 430 de HEIDENHAIN 445
12
.13 Intr
odu
cci
ó
n d
e los mar
g
en
es d
e despla
zamien
to
,
visualizaci
ó
nd
e
l
p
u
n
toc
e
ro

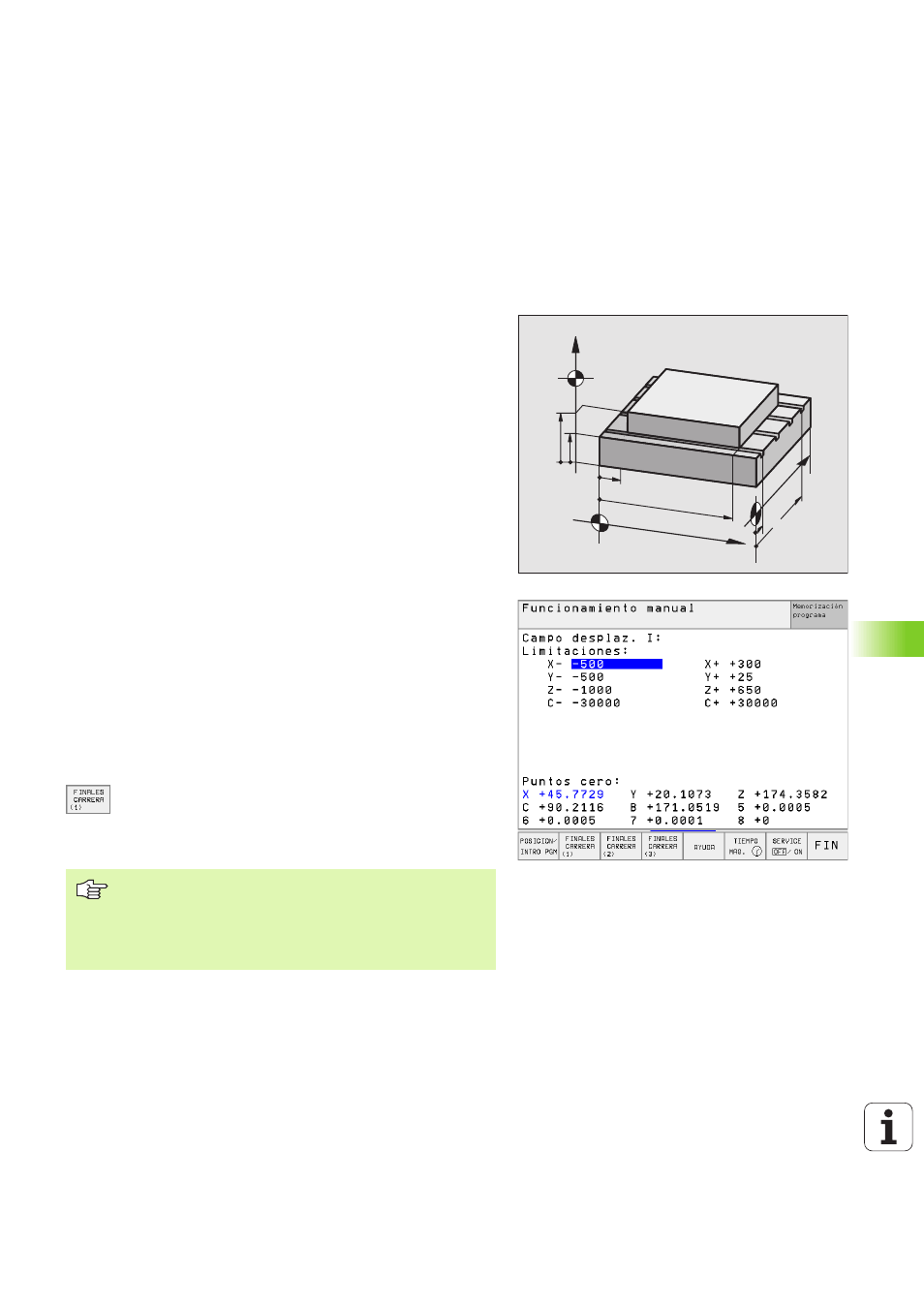

12.13 Introducción de los margenes
de desplazamiento,
visualización del punto cero
Empleo
Dentro del margen de los finales de carrera máximos se puede deli-
mitar el recorrido útil para los ejes de coordenadas.
Ejemplo de empleo: Asegurar el divisor óptico contra colisiones
El máximo margen de desplazamiento se delimita con los finales de car-
rera. El verdadero recorrido útil se delimita con la función MOD FINA-
LES DE CARRERA (LIMITACIONES): Para ello se programan los valores
máximos de los ejes en dirección positiva y negativa en relación al punto
cero de la máquina. Si la máquina dispone de varios margenes de des-
plazamiento, se puede ajustar el límite para cada uno de ellos por sepa-
rado (softkey FINAL DE CARRERA (1) a FINAL DE CARRERA (3)).
Mecanizado sin limitación del margen de
desplazamiento
Para los ejes de coordenadas sin límite de los finales de carrera, se
programa como FINAL DE CARRERA el recorrido máximo del TNC
(+/- 99999 mm).
Cálculo e introducción del margen de
desplazamiento máximo
U U U U Seleccionar la visualización de posiciones REF
U U U U Llegada a la posición final positiva y negativa deseada de los ejes X,
Y y Z
U U U U Anotar los valores con su signo
U U U U Seleccionar las funciones MOD: Pulsar la tecla MOD
U U U U Introducir el límite del margen de desplazamiento: Pul-
sar la softkey LIMITACIONES. Introducir los valores
anotados para los ejes como limitaciones
U U U U Salida de la función MOD: Pulsar la softkey FIN
Visualización del punto cero
Los valores visualizados en la pantalla abajo a la izq. son los puntos de
ref. fijados manualmente referidos al punto cero de la máquina. Dichos
puntos de ref. no pueden ser modificados en el menú de la pantalla.
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min X
max
La corrección de radios de la hta. no se tiene en cuenta en
la limitación del margen de desplazamiento.
Después de sobrepasar los puntos de referencia, se tie-
nen en cuenta las limitaciones del margen de desplaza-
miento y los finales de carrera de software.
