8 Programación: Ciclos
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas
U
U
U
U

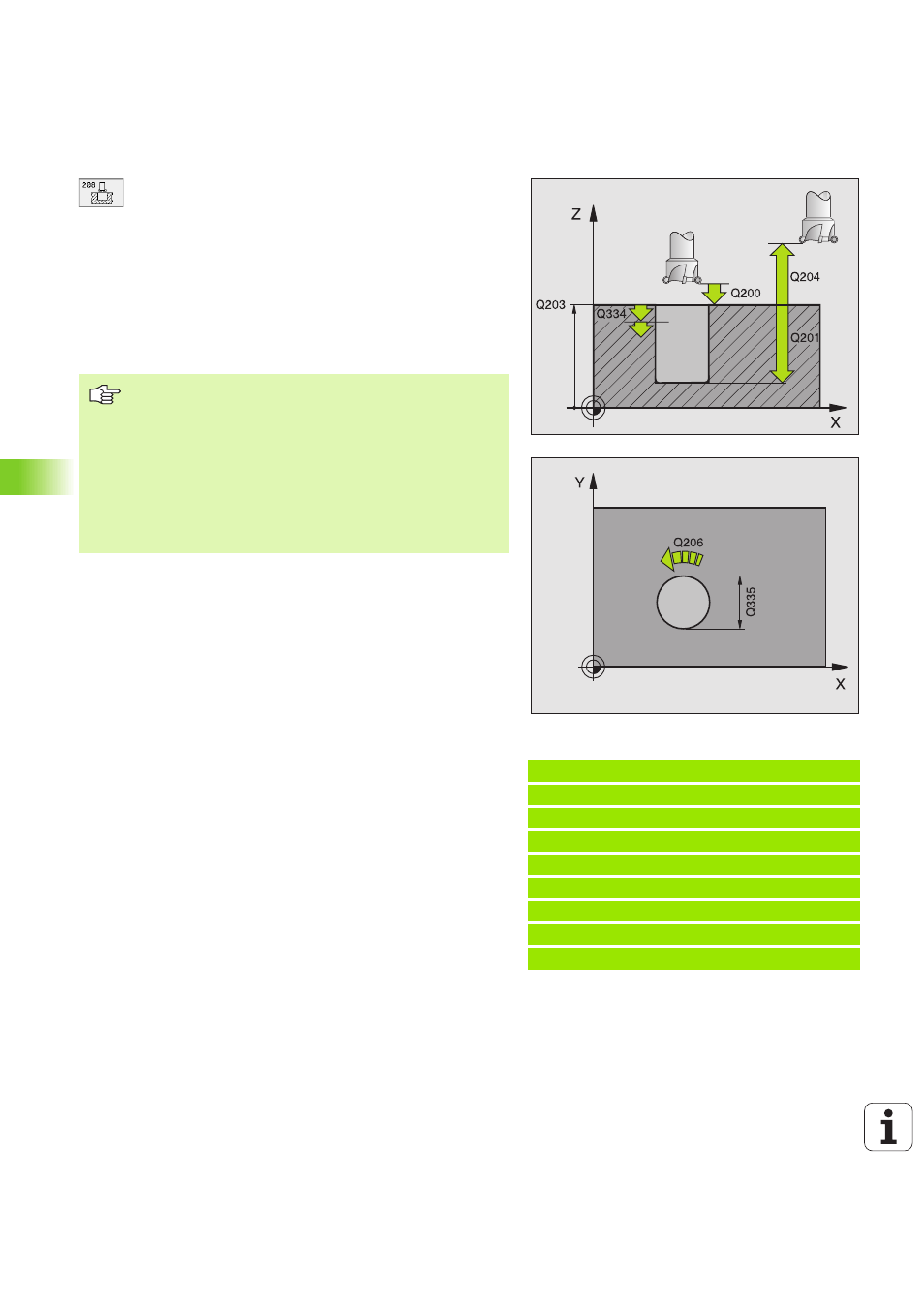

Distancia de seguridad
Q200 (valor incremental):
Distancia extremo de la hta. – superficie de la pieza
U
U
U
U
Profundidad
Q201 (valor incremental): Distancia
superficie pieza – base del taladro
U
U
U
U
Avance al profundizar
Q206: Velocidad de desplaza-
miento de la hta. al taladrar según una hélice en mm/
min
U
U
U
U
Paso de la hélice
Q334 (valor incremental): Medida,
según la cual la hta. se aproxima cada vez según una
hélice (=360°)
U
U
U
U
Coord. de la superficie de la pieza
Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
U
U
U
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se produce
ninguna colisión entre la hta. y la pieza
U
U
U
U
Diámetro nominal
Q335 (valor absoluto): Diámetro de
taladrado. Si se programa el diámetro nominal igual al
diámetro de la hta., el TNC taladra directamente hasta
la profundidad programada sin interpolación helicoi-
dal.
U
U
U
U
Diámetro pretaladrado
Q342 (valor absoluto): Si se
programa en Q342 un valor mayor a 0, el TNC ya no
realiza ninguna comprobación relativa a las proporcio-
nes del diámetro nominal y el de la hta. De esta forma
se pueden fresar taladros, cuyo diámetro seá mayor
al doble del diámetro de la hta.
Ejemplo: Frases NC
12 CYCL DEF 208 FRESADO DE TALADRO
Q200=2 ;DIST. SEGURIDAD
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q334=1.5 ;PROFUNDIDAD DE PASADA
Q203=+100 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2º DIST. SEGURIDAD
Q335=25 ;DIAMETRO NOMINAL
Q342=0 ;DIAMETRO PREINDICADO
Cuando la aproximación es demasiado grande debe pre-
starse atención a que no se dañen la herramienta o la
pieza.
Para evitar programar pasos de profundización demasiado
grandes, se introduce en la tabla de htas. en la columna
ANGLE el máximo ángulo de profundización de la hta.,
véase „Datos de la herramienta”, página 99. Entonces el
TNC calcula automáticamente el máximo paso de profun-
dización posible y modifica, si es preciso, el valor pro-
gramado.
