142 6 Programación: Programación de contornos
6.4 T
ipo
s d
e
tr
a
y
ect
o
ri
a – Co
or
d
e
nad
a
s car
tesia
nas

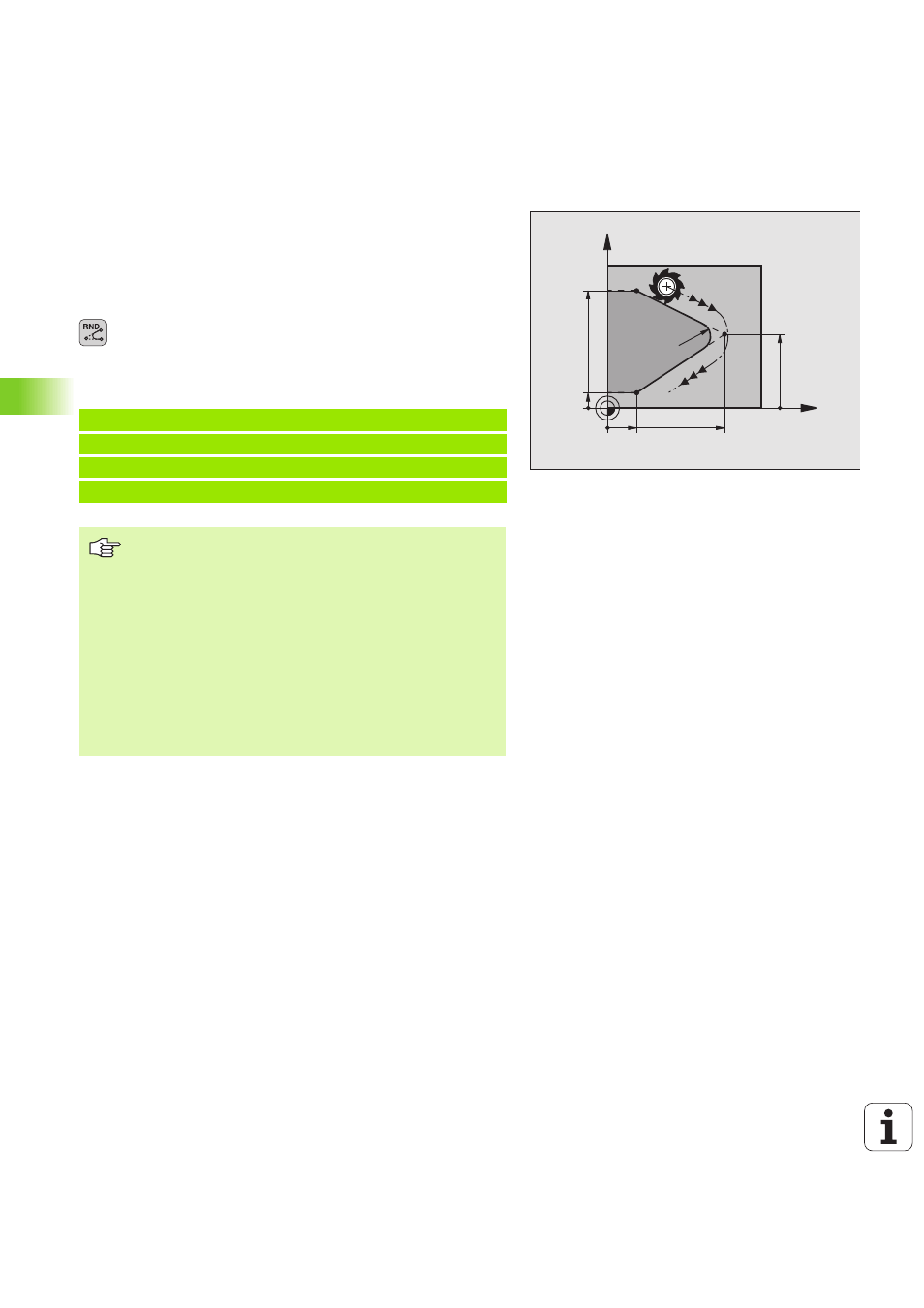

Redondeo de esquinas RND
La función RND redondea esquinas.
La herramienta se desplaza según una trayectoria circular, que se une
tangencialmente tanto a la trayectoria anterior del contorno como a la
posterior.
El radio de redondeo debe poder realizarse con la herramienta llamada.
U U U U Radio de redondeo : Radio del arco de círculo
Si es preciso:
U U U U Avance F (actúa sólo en la frase RND)
Ejemplo de frases NC
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Las trayectorias anterior y posterior del contorno deben
contener las dos coordenadas del plano en el cual se eje-
cuta el redondeo de esquinas. Cuando se mecaniza el
contorno sin corrección del radio de la hta., deben pro-
gramarse ambas coordenadas del plano de mecanizado.
El punto de la esquina no se mecaniza.
El avance programado en una frase RND sólo actúa en
dicha frase. Después vuelve a ser válido el avance pro-
gramado antes de dicha frase RND.
Una frase RND también se puede utilizar para la aproxima-
ción suave al contorno, en el caso de que no se puedan
utilizar funciones APPR.
X
Y
40
40
R5
5
10
25
