TNC 426, TNC 430 de HEIDENHAIN 219
8.3 Ciclos par
a el taladr
ado
, r
o
scad
o y fr
e
s
ad
o d
e r
o
scas

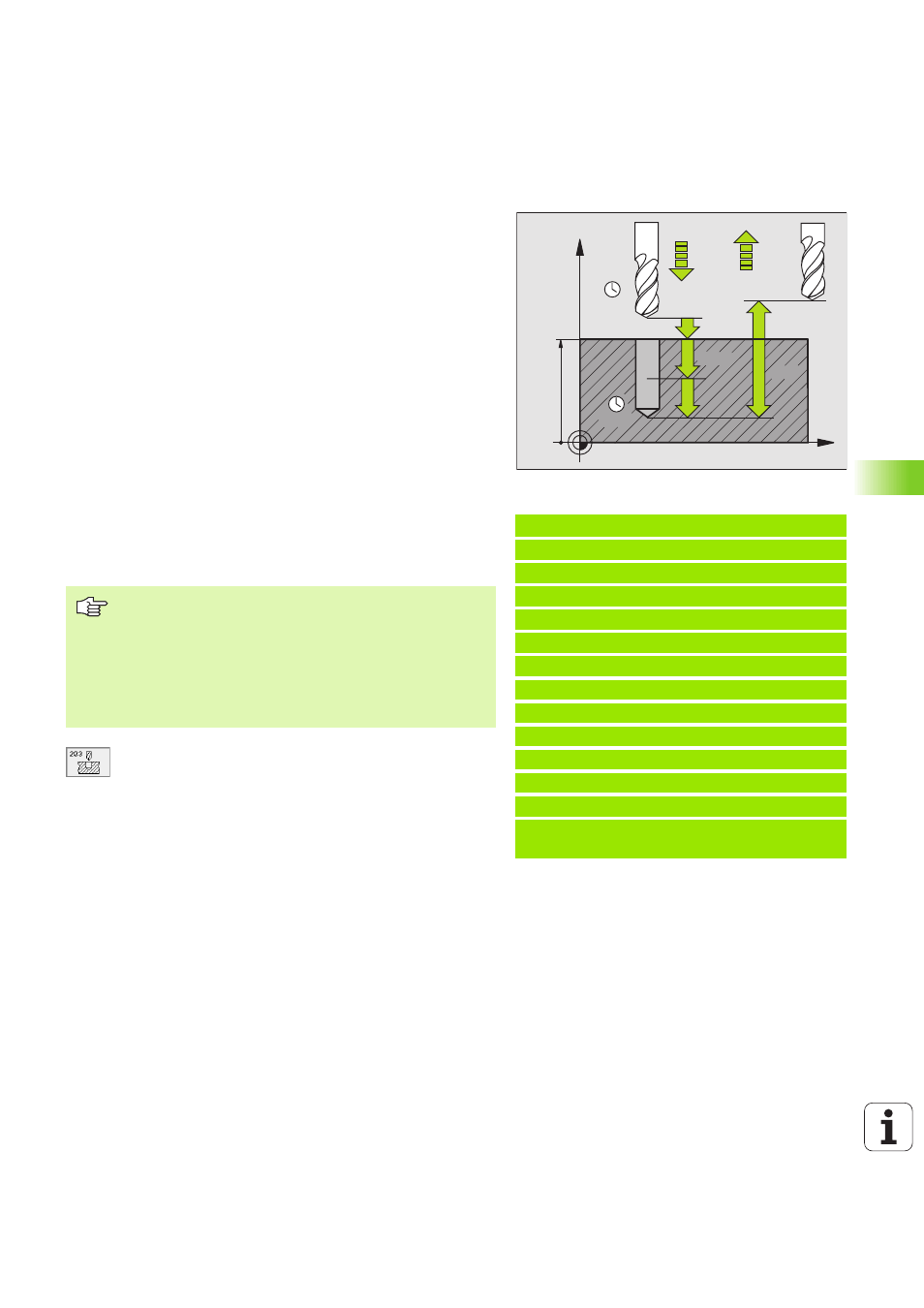

TALADRO UNIVERSAL (ciclo 203)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad programada sobre la superficie
de la pieza
2 La hta. taladra con el avance F programado hasta el primer paso de
profundización
3 En caso de haber programado el arranque de viruta, el TNC retira
la hta. según el valor de retroceso programado. Cuando se trabaja
sin arranque de viruta el TNC retira la hta. con el avance de retro-
ceso a la distancia de seguridad y allí espera – si se ha programado
– y a continuación se desplaza de nuevo con FMAX a la distancia
de seguridad sobre el primer paso de profundización
4 A continuación la hta. taladra con el avance programado hasta el
siguiente paso de profundización. El paso de profundización se
reduce en cada aproximación según el valor de reducción, – en
caso de que se haya programado
5 El TNC repite este proceso (2-4) hasta alcanzar la profundidad de
taladrado
6 En la base del taladro la hta. espera – si se ha programado – para
el desahogo de viruta y se retira con avance de retroceso a la
distancia de seguridad. En el caso de haber programado una 2ª
distancia de seguridad, el TNC desplaza la hta. a dicha distancia
con FMAX
U U U U Distancia de seguridad Q200 (valor incremental):
Distancia extremo de la hta. – superficie de la pieza
U U U U Profundidad Q201 (valor incremental): Distancia
superficie de la pieza – base del taladro (extremo del
cono del taladro)
U U U U Avance al profundizar Q206: Velocidad de desplaza-
miento de la hta. al taladrar en mm/min
U U U U Paso de profundización Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza. La profundidad de taladrado no tiene porqué
ser múltiplo del paso de profundización. El TNC se
desplaza en un sólo paso de mecanizado a la profundi-
dad total cuando:
n El paso de profundización y la profundidad total son
iguales
n El paso de profundización es mayor a la profundidad
total
Ejemplo: Frases NC
11 CYCL DEF 203 TALADRO UNIVERSAL
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PASO DE PROFUNDIZACIÓN
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+20 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DIST. SEGURIDAD
Q212=0.2 ;VALOR DE REDUCCIÓN
Q213=3 ;Nº ROTURAS DE VIRUTA
Q205=3 ;PASO PROF. MINIMO
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q208=500 ;AVANCE DE RETROCESO
Q256=0.2 ;RETROCESO PARA ROTURA DE
VIRUTA
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Antes de la programación debe tenerse en cuenta
Programar la frase de posicionamiento sobre el punto ini-
cial (centro del taladro) en el plano de mecanizado con cor-
rección de radio R0.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
