TNC 426, TNC 430 de HEIDENHAIN 333
8.8 Lo
s c
ic
los
par
a
la tr
as
lació
n
d
e
co
or
d
e
na
das

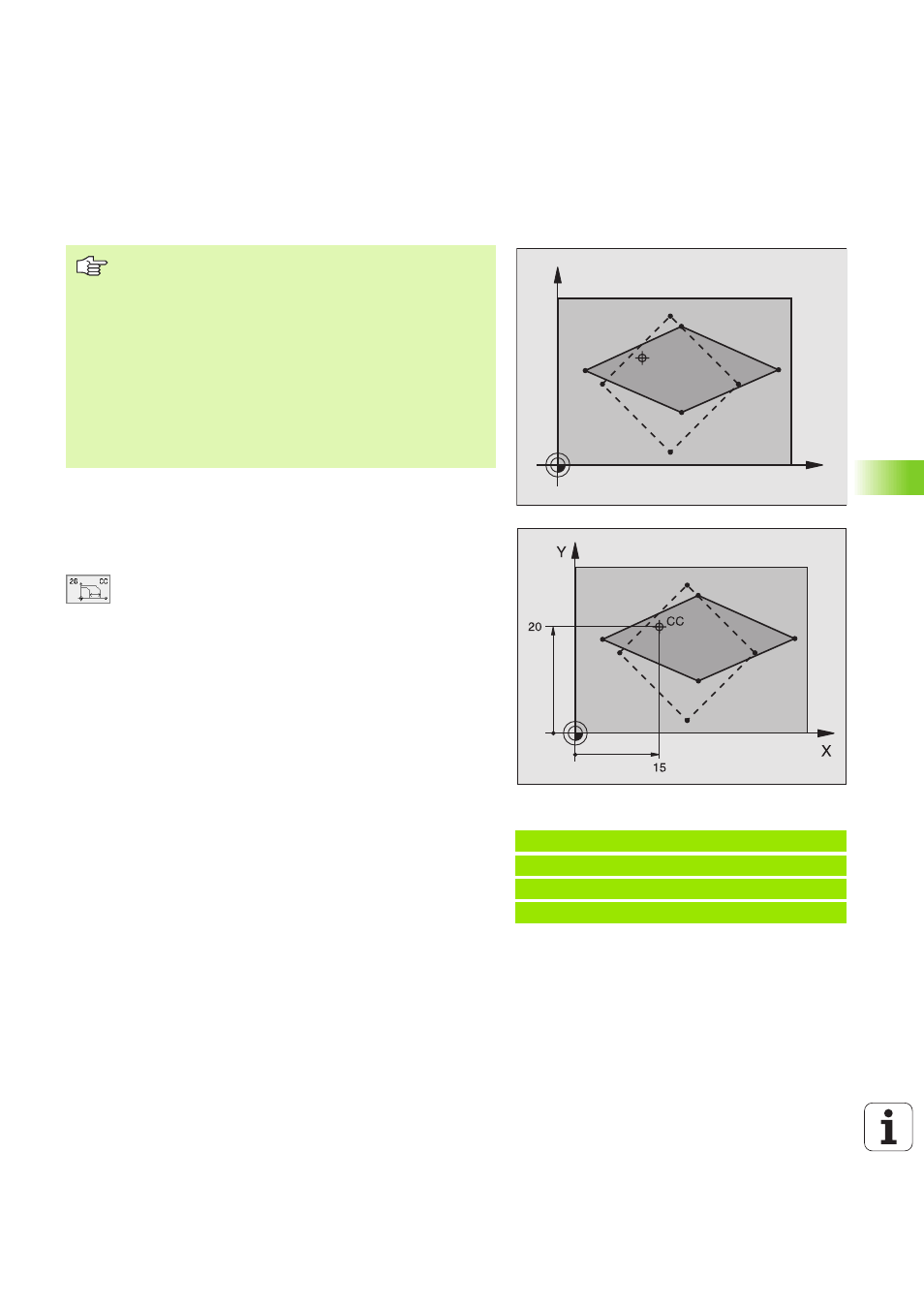

FACTOR DE ESCALA ESPECIFICO DE CADA EJE
(ciclo 26)
Activación
El FACTOR DE ESCALA se activa a partir de su definición en el pro-
grama. También funciona en el Posicionamiento manual. El TNC mue-
stra el factor de escala activado en la visualización de estados adicio-
nal.
U U U U Eje y factor : Eje(s) de coordenadas y factor(es) de la
prolongación o reducción específicas de cada eje.
Valor positivo – introducir como máximo 99,999 999 –
U U U U Coordenadas del centro : Centro de la prolongación o
reducción específica de cada eje
Los ejes de coordenadas se seleccionan con softkeys.
Anulación
Se programa de nuevo el ciclo FACTOR DE ESCALA con el factor 1
para el eje correspondiente.
Ejemplo: Frases NC
25 CALL LBL1
26 CYCL DEF 26.0 F. ESCALA ESPEC. EJE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL1
X
Y
CC
Antes de la programación debe tenerse en cuenta
Los ejes de coordenadas con posiciones sobre trayecto-
rias circulares no pueden prolongarse o reducirse con dife-
rentes escalas.
Se puede introducir un factor de escala específico para
cada eje.
Además se pueden programar las coordenadas de un cen-
tro para todos los factores de escala.
El contorno se prolonga desde el centro o se reduce hacia
el, es decir, no necesariamente desde y hacia el punto
cero actual – como en el ciclo 11 FACTOR DE ESCALA.
