Punto central del círculo CC
El punto central del círculo corresponde a las trayectorias circulares
programadas con la tecla C (trayectoria circular C). Para ello
n introducir las coordenadas cartesianas del punto central del círculo o
n aceptar la última posición programada o
n aceptar las coordenadas con la tecla „ACEPTAR POSICIONES REA-
LES“
U U U U Coordenadas CC: Introducir las coordenadas del punto
central del círculo o
Para aceptar la última posición programada: No intro-
ducir ninguna coordenada
Ejemplo de frases NC
o
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se programa
un nuevo punto central del círculo. También se puede determinar un
punto central del círculo para los ejes auxiliares U, V y W.
Introducir el punto central del círculo CC en incremental
Una coordenada introducida en incremental en el punto central del cír-
culo se refiere siempre a la última posición programada de la herra-
mienta.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC

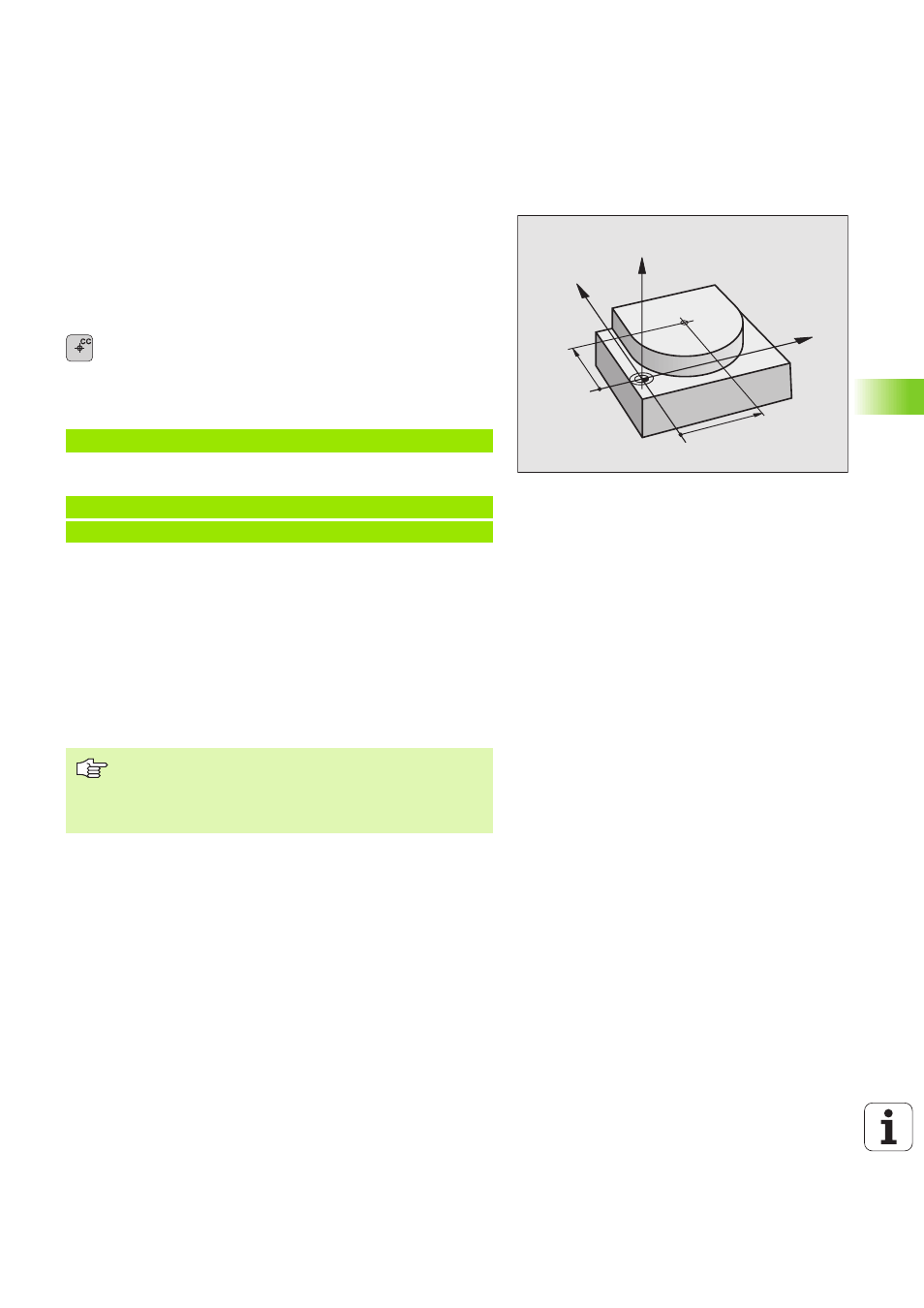

Con CC se indica una posición como centro del círculo: La
hta. no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
CC
Z
Y
X
X
CC
Y
CC
