8.9 Ciclos especiales
El programa se llama con
n CYCL CALL (frase por separado) o
n M99 (por frases) o
n M89 (se ejecuta después de cada frase de posicio-
namiento)
Ejemplo: Llamada al programa
Desde un programa se quiere llamar al programa 50 mediante el ciclo.
Orientación del cabezal (ciclo 13)

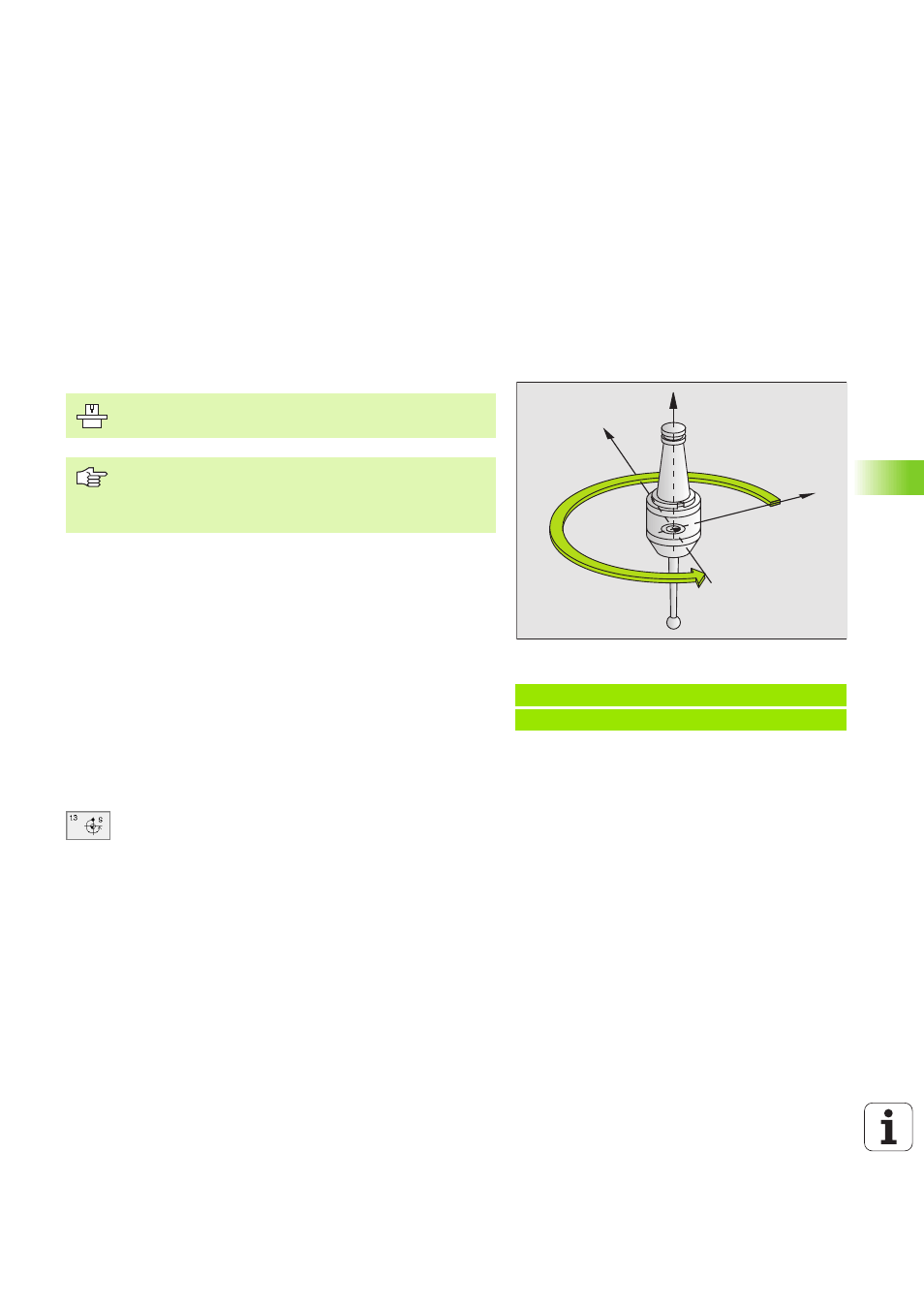

El TNC puede controlar el cabezal principal de una máquina herra-
mienta y girarlo a una posición determinada según un ángulo.
La orientación del cabezal se utiliza p.ej. en
n
sistemas de cambio de herramienta con una determinada posición
para el cambio de la misma
n
para ajustar la ventana de emisión y recepción del palpador 3D con
transmisión por infrarrojos
Activación
El TNC posiciona la posición angular definida en el ciclo mediante la
programación de M19 o M20 (depende de la máquina).
Cuando se programa M19 o M20, sin antes haber definido el ciclo 13,
el TNC posiciona el cabezal principal sobre un valor angular, determi-
nado en un parámetro de máquina (véase el manual de la máquina).
U U U U Angulo de orientación : Introducir el ángulo referido
al eje de referencia angular del plano de mecanizado
Campo de introducción: 0 a 360°
Resolución de la introducción: 0,1°
Ejemplo: Frases NC
93 CYCL DEF 13.0 ORIENTACION
94 CYCL DEF 13.1 ANGULO 180
X
Y
Z
El constructor de la máquina prepara la máquina y el TNC.
En los ciclos de mecanizado 202, 204 y 209 se emplea
internamente el ciclo 13. Deberá tenerse en cuenta que
después de uno de los ciclos de mecanizado citados es
necesario programar de nuevo el ciclo 13.
