TNC 426, TNC 430 de HEIDENHAIN
301
8.6 Ciclos SL

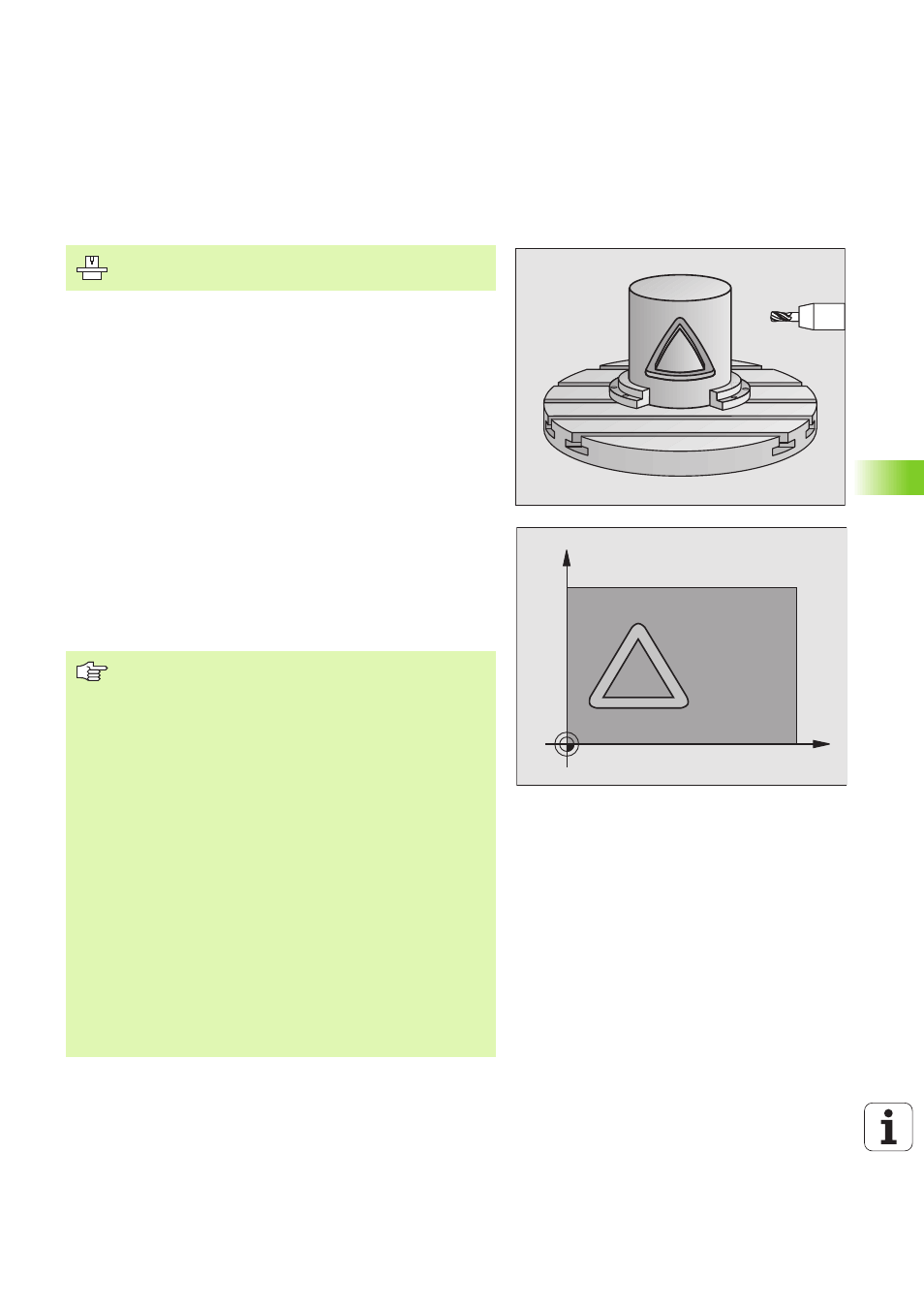

SUPERFICIE CILINDRICA fresado de ranuras
(ciclo 28)
Con este ciclo se puede transferir el desarrollo de la guía de una
ranura, definida sobre la superficie de un cilindro. Al contrario que en
el ciclo 27, en este ciclo el TNC posiciona la hta. de tal forma que
cuando está activada la corrección de radio las paredes se mecanizan
paralelas entre si. Programar la trayectoria de punto medio del con-
torno introduciendo la corrección de radio de la herramienta. Medi-
ante la corrección del radio se fija si el TNC crea la ranura en sentido
de la marcha o en sentido contrario a la marcha:
n
RL: sentido de la marcha
n
RR: sentido contrario a la marcha
1
El TNC posiciona la hta. sobre el punto de profundización
2
En la primera profundidad de pasada la hta. fresa la pared de la
ranura con el avance de fresado Q12; para ello tiene en cuenta la
sobremedida de acabado lateral
3
Al final del contorno el TNC desplaza la hta. a la pared contraria de
la ranura y retrocede al punto de profundización
4
Se repiten los pasos 2 a 3, hasta alcanzar la profundidad de fresado
Q1 programada
5
A continuación la hta. se desplaza a la distancia de seguridad
C
Z
El constructor de la máquina prepara la máquina y el TNC.
Antes de la programación debe tenerse en cuenta
La memoria de un ciclo SL es limitada. En un ciclo SL se
pueden programar p.ej., máximo 256 frases con interpola-
ción lineal.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
deberá utilizarse una fresa con dentado frontal cortante en
el centro (DIN 844).
El cilindro debe estar sujeto a la mesa giratoria y centrado.
El eje de la herramienta debe desplazarse perpendicular-
mente al eje de la mesa giratoria. Si no es así, el TNC emite
un aviso de error.
Este ciclo puede ejecutarse también en el plano de meca-
nizado inclinado.
El TNC comprueba si la trayectoria con y sin corrección de
la hta. se encuentra dentro del margen de visualización del
eje giratorio (definido en el parámetro de máquina
MP810.x). Si se produce el aviso de error „error de pro-
gramación del contorno“ se introduce, si es preciso, MP
810.x = 0.
