8.7 Ciclo
s
par
a
e
l plan
eado
La calidad de la superficie al utilizar una fresa esférica se puede opti-
mizar:
n
En superficies inclinadas se coloca la dirección del movimiento prin-
cipal (del punto
1
al punto
2
) perpendicular a la dirección de la incli-
nación más acusada
U
U
U
U
Punto inicial 1er
eje Q225 (valor absoluto): Coorde-
nadas del punto de partida en la superficie a planear
en el eje principal del plano de mecanizado
U
U
U
U
Punto inicial 2º
eje Q226 (valor absoluto): Coorde-
nadas del punto de partida de la superficie a planear
en el eje transversal del plano de mecanizado
U
U
U
U
Punto inicial 3er
eje Q227 (valor absoluto): Coorde-
nada del punto de partida de la superficie a planear en
el eje de la hta.
U
U
U
U
2º punto 1er eje
Q228 (valor absoluto): Coordenada
del punto final de la superficie a planear en el eje prin-
cipal del plano de mecanizado
U
U
U
U
2º punto del 2º eje
Q229 (valor absoluto): Coorde-
nada del punto final de la superficie a planear en el eje
transversal del plano de mecanizado
U
U
U
U
2ª punto 3er eje
Q230 (valor absoluto): Coordenada
del punto final de la sueprficie a planear en el eje de
la hta.
U
U
U
U
3er punto 1er eje
Q231 (valor absoluto): Coordenada
del punto
3
en el eje principal del plano de mecani-
zado
U
U
U
U
3er punto del 2º eje
Q232 (valor absoluto): Coorde-
nada del punto
3
en el eje transversal del plano de
mecanizado
U
U
U
U
3er punto 3er eje
Q233 (valor absoluto): Coordenada
del punto
3
en el eje de la hta.
Antes de la programación debe tenerse en cuenta
El TNC posiciona la hta. desde la posición actual
con un movimiento lineal 3D sobre el punto de partida
1
.
Posicionar previamente la herramienta, de forma que no
se produzca ninguna colisión con la pieza o la sujeción.
El TNC desplaza la hta. con corrección de radio R0 entre
las posiciones programadas.
Si es preciso deberá utilizarse una fresa con dentado fron-
tal cortante en el centro (DIN 844).

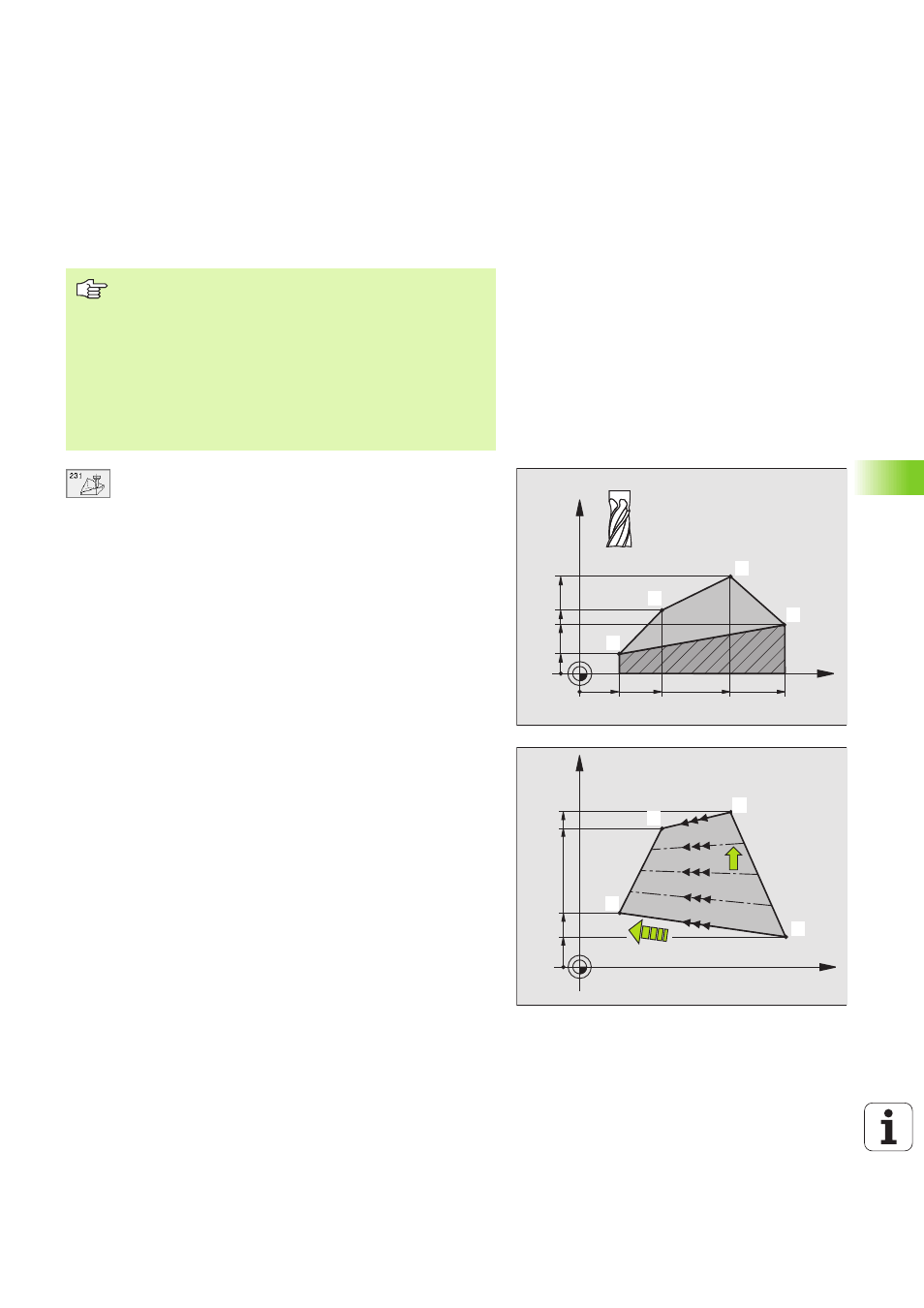

X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
11
12
13
14
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
11
12
13
14
