6.5 Tipos de trayectoria – Coordenadas
polares

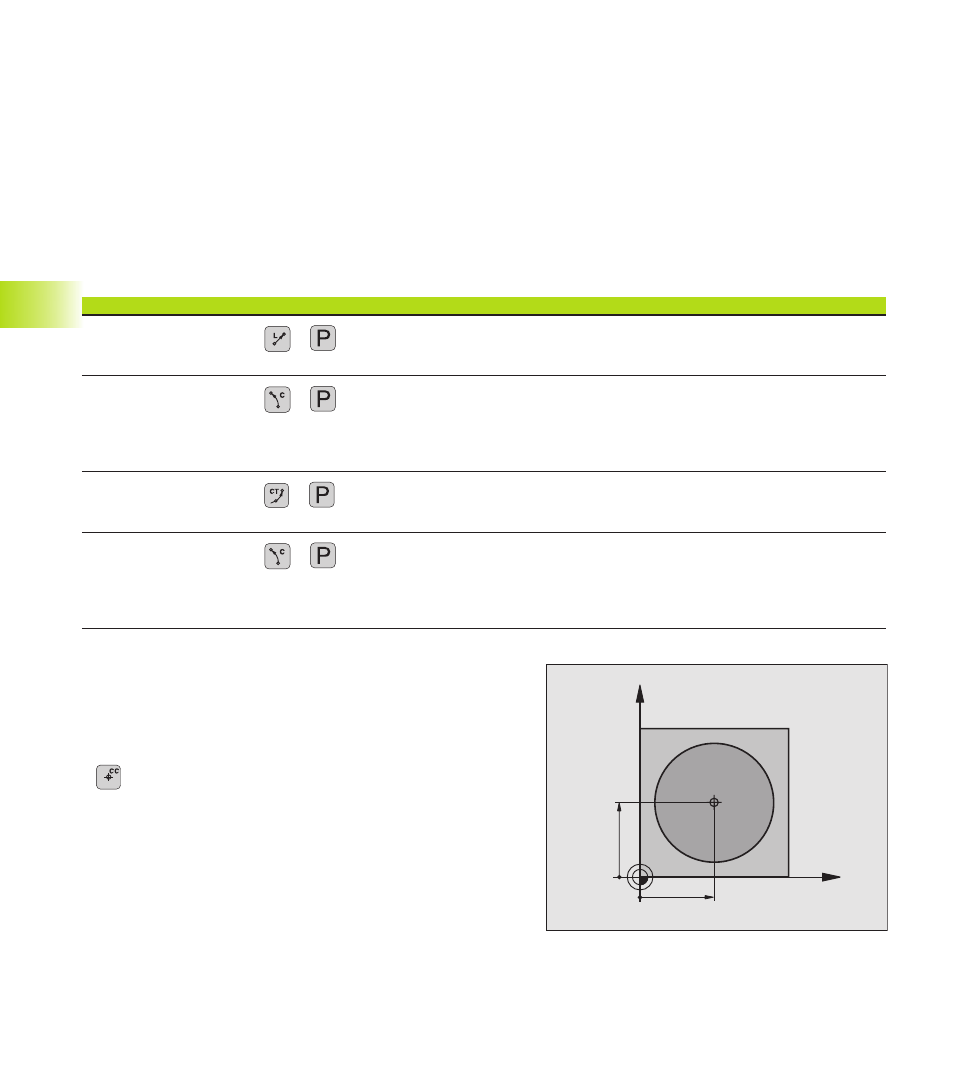

Con las coordenadas polares se determina una posición mediante
un ángulo PA y una distancia PR al polo CC anteriormente definido.
Véase el capítulo “4.1 Principios básicos“.
Las coordenadas polares se utilizan preferentemente para:
■ Posiciones sobre arcos de círculo
■ Planos de la pieza con indicaciones angulares, p.ej. círculo de
taladros
Resumen de los tipos de trayectoria con coordenadas polares
Origen de coordenadas polares: Polo CC
El polo CC se puede determinar en cualquier posición del programa
de mecanizado, antes de indicar las posiciones con coordenadas
polares. Para determinar el polo se procede igual que para la
programación del punto central del círculo CC.
ú Coordenadas CC: Introducir las coordenadas
cartesianas del polo o
Para aceptar la última posición programada: No
introducir ninguna coordenada
X
Y
CC
X
CC
Y
CC
Función Teclas del tipo de tray.
Recta LP +
Arco de círculo CP +
Arco de círculo CTP +
Interpolación helicoidal +
Movimiento de la hta.
Recta
Trayectoria circular alrededor del
punto central del círculo/
Polo CC para el punto final del arco
de círculo
Trayectoria circular tangente al tramo
anterior del contorno
Superposición de una trayectoria
circular con una recta
Introducciones precisas
Radio polar, ángulo polar del pto.
final de la recta
Ángulo polar del punto final del
círculo, sentido de giro
Radio polar, ángulo polar del
punto final del círculo
Radio polar, ángulo polar del
punto final del círculo,
coordenadas del pto. final en el
eje de la hta.
