TALADRAR (ciclo 200)

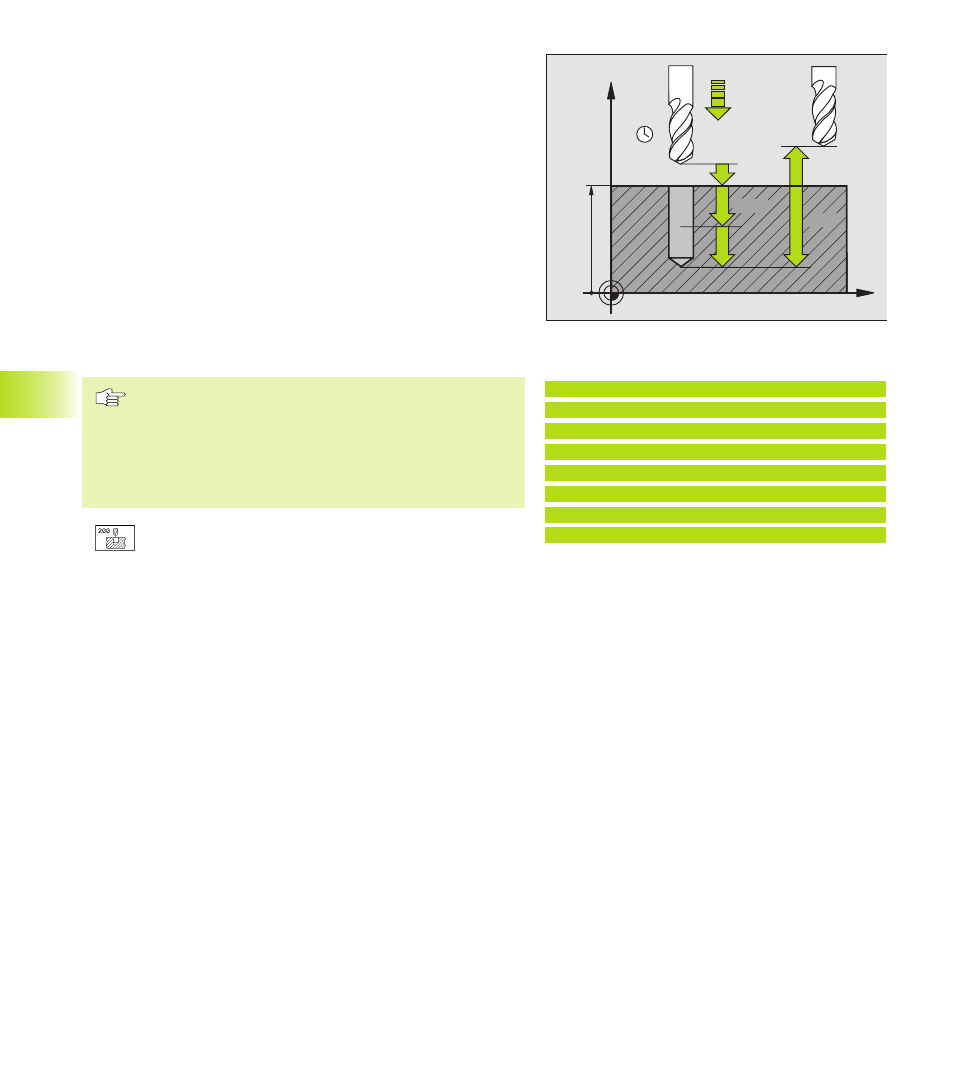

1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance F programado hasta la primera
profundidad de pasada
3 El TNC retira la herramienta con FMAX a la distancia de seguridad,
espera allí si se ha programado, y a continuación se desplaza de
nuevo con FMAX a la distancia de seguridad sobre la primera
profundidad de pasada
4 A continuación la hta. taladra con el avance F programado hasta la
siguiente profundidad de pasada
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
profundidad de taladrado programada
6 En la base del taladro la hta. se desplaza con FMAX a la distancia
de seguridad, y si se ha programado
hasta la 2ª distancia de seguridad
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
El signo del parámetro profundidad determina la
dirección del mecanizado.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro (extremo
del cono del taladro)
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/min
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
■ La profundidad de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
La profundidad no tiene porque ser múltiplo de la
profundidad de pasada
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
8.3 Ciclos de taladrado
Ejemplo de frases NC:
7 CYCL DEF 200 TALADRAR
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
