8 Programación: Ciclos 130
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado.

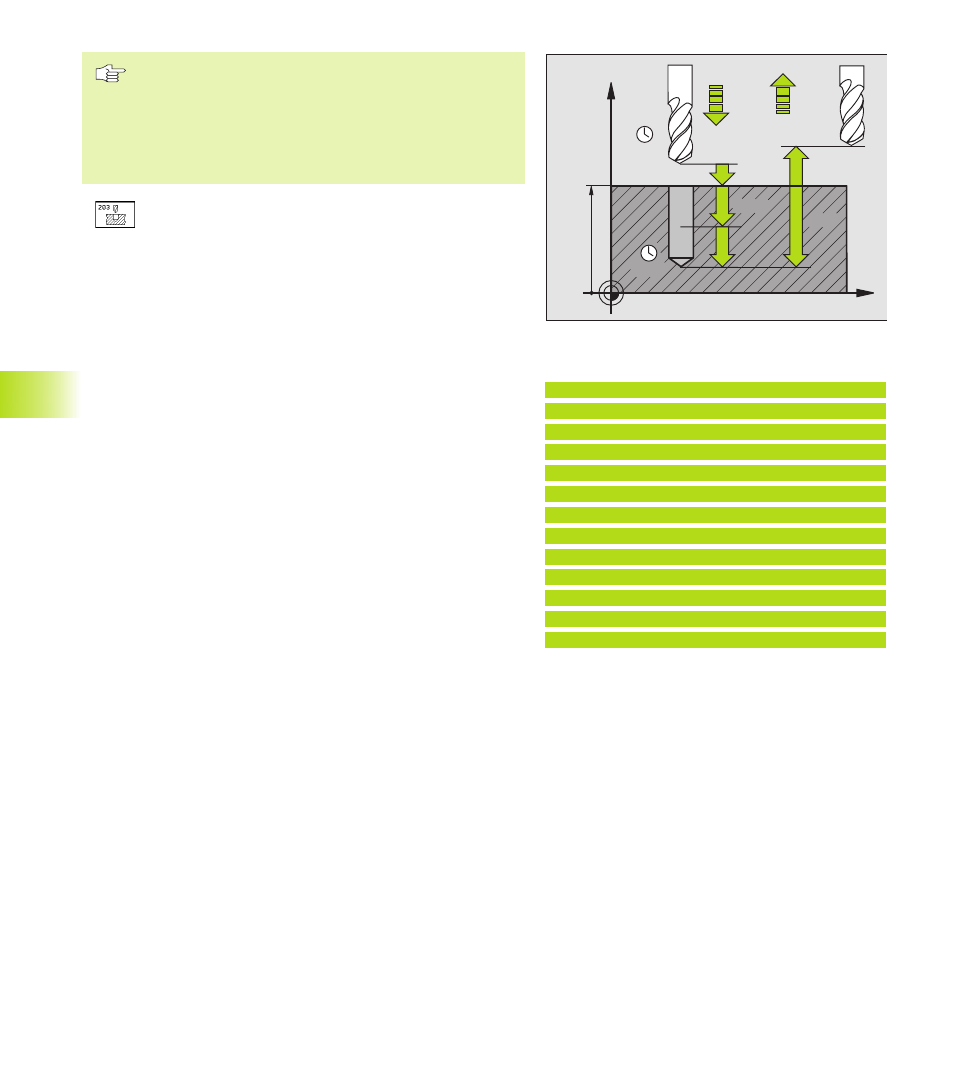

ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro (extremo
del cono del taladro)
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el taladrado en mm/min
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza El TNC se desplaza en un sólo paso de
mecanizado a la profundidad total cuando:
■ La profundidad de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
La profundidad no tiene porque ser múltiplo de la
profundidad de pasada
ú Tiempo de espera arriba Q210: Tiempo en segundos
que espera la hta. a la distancia de seguridad, después
de que el TNC la ha retirado del taladro para desahogar
la viruta
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú Valor de reducción Q212 (valor incremental): Valor
según el cual el TNC reduce la profundidad de pasada
en cada aproximación
ú Nº de roturas de viruta hasta el retroceso Q213:
Número de roturas de viruta, después de las cuales el
TNC retira la hta. del taladro para soltarla. Para el
arranque de viruta, el TNC retira la herramienta a la
distancia de seguridad Q200
ú Mínima profundidad de pasada Q205 (valor incremental):
Si se ha introducido un valor de reducción, el TNC límita
la aproximación al valor programado en Q205
ú Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro
ú Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en
mm/min. Cuando se introduce Q208=0 el TNC retira
la hta. con el avance Q206
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.3 Ciclos de taladrado
Ejemplo de frases NC:
10 CYCL DEF 203 TALADRO UNIVERSAL
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
Q212=0.2 ;VALOR DE REDUCCION
Q213=3 ;Nº ROTURAS DE VIRUTA
Q205=3 ;PROFUNDIDAD DE PASADA MINIMA
Q211=0.25
;TIEMPO DE ESPERA ABAJO
Q208=500 ;AVANCE RETROCESO
