8 Programación: Ciclos 168

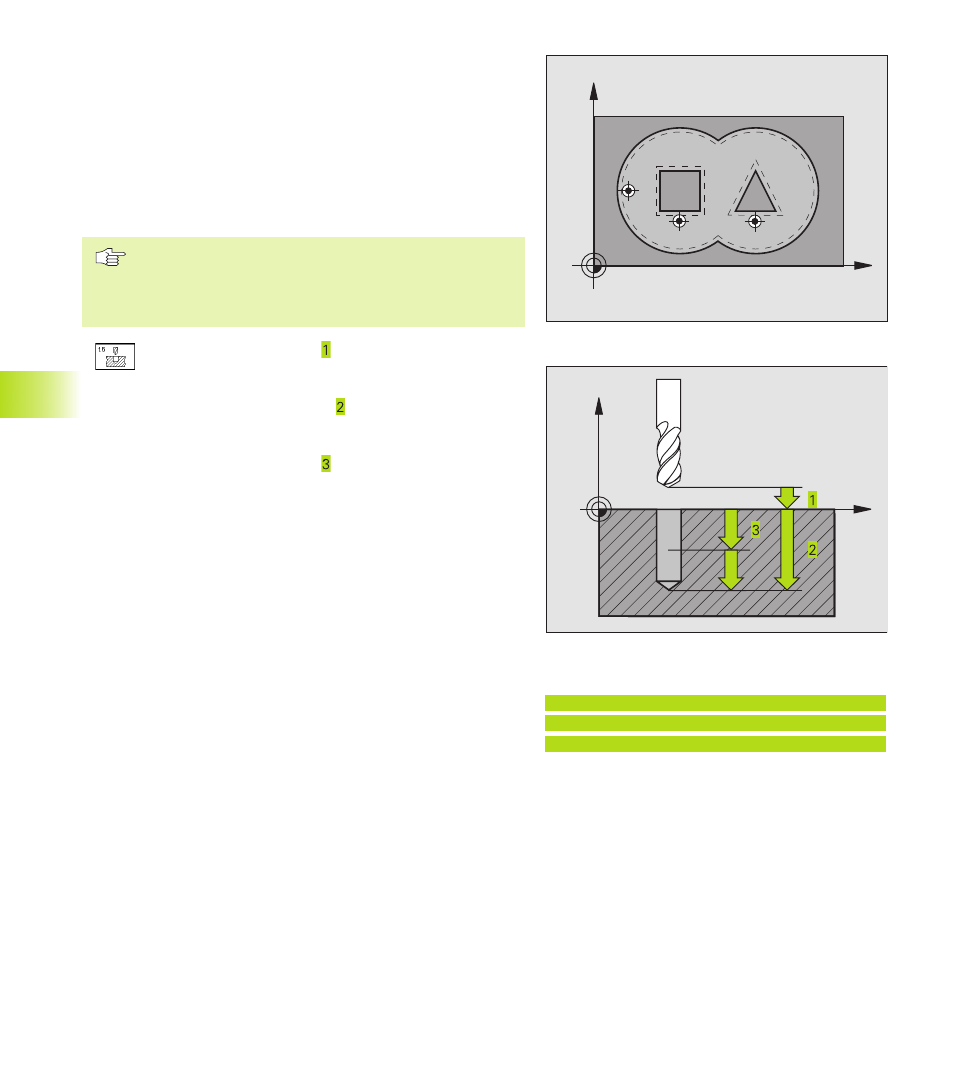

PRETALADRADO (ciclo 15)
Desarrollo del ciclo
Igual que el ciclo 1 Taladrado profundo (véase „8.3 Ciclos de
taladrado“).
Aplicación
El ciclo 15 PRETALADRADO tiene en cuenta la sobremedida de
acabado en los puntos de profundización. Los puntos de
penetración son además también puntos de partida para el
desbaste.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre
la superficie de la pieza).
ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de taladrado (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro)
ú Profundidad de pasada (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El
TNC se desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
■ La profundidad de pasada y la profundiad de
taladrado son iguales
■ La profundidad de pasada es mayor a la prof. de
taladrado
La profundidad de taladrado no tiene
porque ser múltiplo de la prof. de pasada
ú Avance al profundidad: Avance al profundizar en mm/
min
ú Sobremedida de acabado: Sobremedida en el plano
de mecanizado
8.6 Ciclos SL
X
Y
X
Z
Ejemplo de frases NC:
5 CYCL DEF 15.0 PRETALADRADO
6 CYCL DEF 15.1 DIST+2 PROF.-25
7 CYCL DEF 15.2 APROX.+3 F250 SOBREM.+0.1
