36 4 Programación: Principios básicos, gestión de ficheros, ayudas de programación

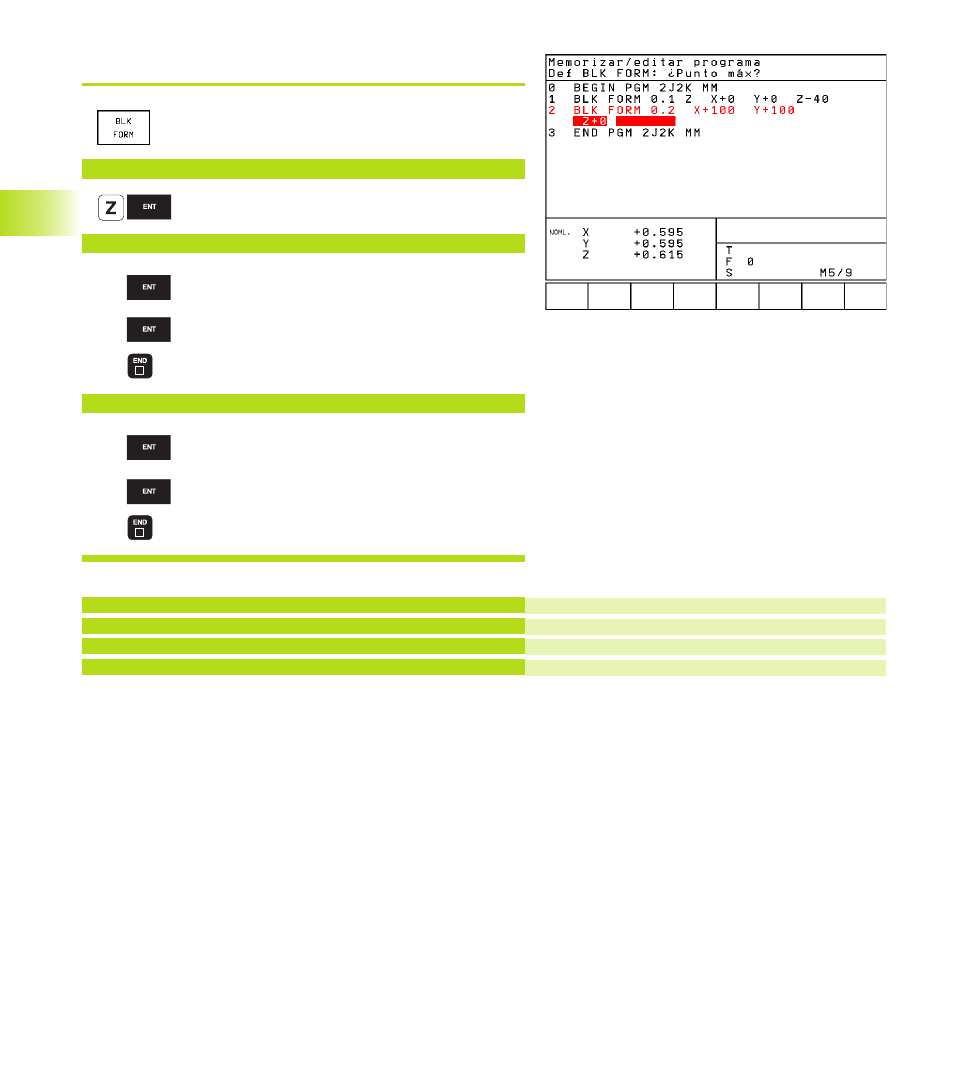

Definición del bloque
Abrir el diálogo para la definición del bloque:
Pulsar la softkey BLK FORM
Eje hta. paralelo a X/Y/Z ?
<
Introducir el eje de la herramienta
Def BLK FORM: Pto. mín.?
<
0 Introducir sucesivamente las coordenadas X, Y y
Z del punto MIN
0
-40 Finalizar el diálgo para la introducción del pto. MIN
Def BLK FORM: Pto. máx.?
<
100 Introducir sucesivamente las coordenadas X, Y y
Z del punto MAX
100
0
La ventana del programa indica la definción del BLK-Form:
BEGIN PGM NUEVO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
END PGM NUEVO MM
El TNC genera automáticamente los números de frase, así como las
frases BEGIN y END.
Principio del programa, tipo de unidad de medida
Eje de la hta., coordenadas del punto MIN
Coordenadas del punto MAX
Final del programa, nombre, unidad de medida
