Edición de tablas de herramientas
La tabla de herramientas válida para la ejecución del programa lleva
el nombre de fichero TOOL.T. TOOL.T se activa automáticamente en
un modo de funcionamiento de Ejecución del pgm. En el
funcionamiento Memorizar/Editar programa también se pueden
gestionar tablas de htas. con otros nombres de fichero.
Abrir la tabla de herramientas TOOL.T:
ú Seleccionar cualquier modo de funcionamiento de Máquina
ú Seleccionar la tabla de htas.: Pulsar la softkey TABLA
HTAS.
ú Fijar la softkey EDITAR en “ON“
Abrir cualquier otra tabla de herramientas:
ú Seleccionar el modo de funcionamiento Memorizar/ editar
programa
ú Llamada a la gestión de ficheros
ú Seleccionar un fichero existente con la extensión .T y
pulsar la softkey COPIAR. Introducir un nombre de
fichero nuevo y confirmar con la tecla ENT
Cuando se ha abierto una tabla de herramientas para editarla, con
las teclas cursoras se puede desplazar el cursor sobre cualquier

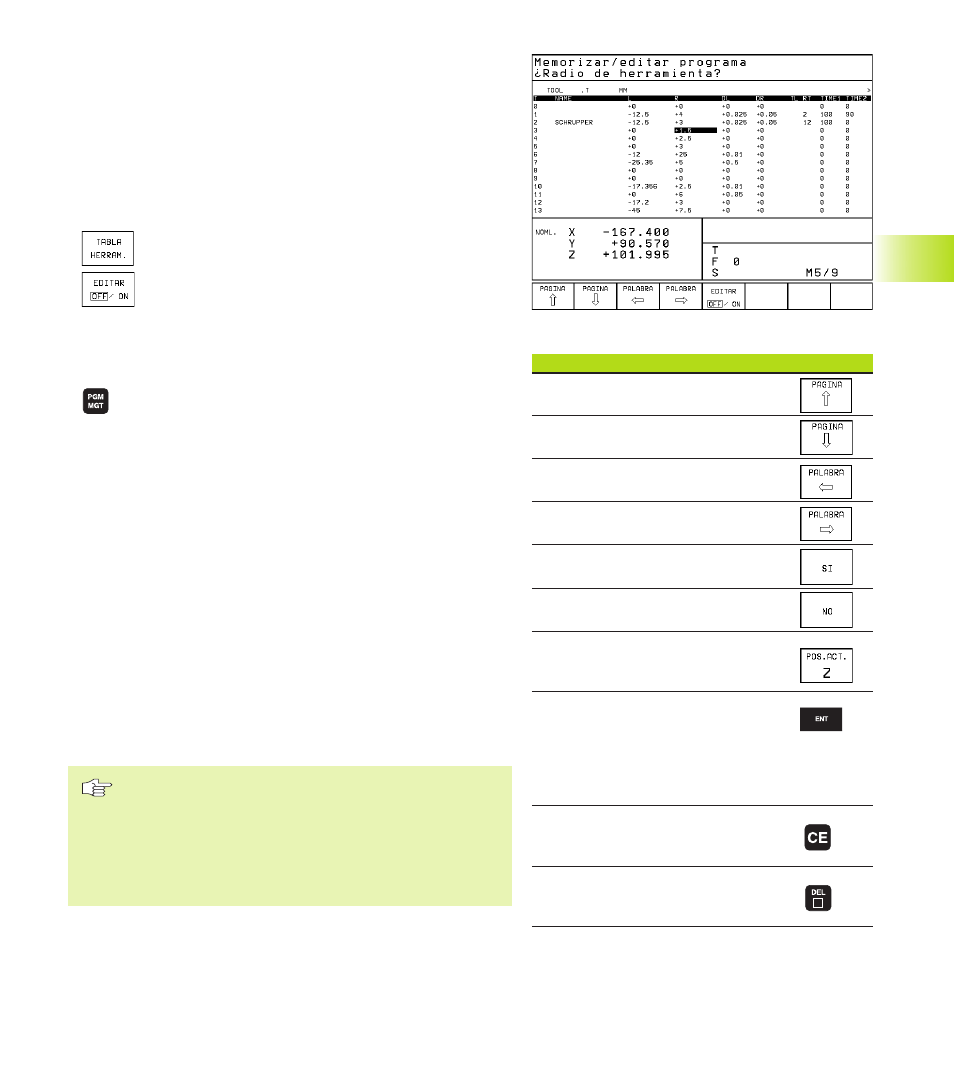

posición de la tabla (véase figura arriba a la derecha). En cualquier
posición se pueden sobreescribir los valores memorizados e
introducir nuevos valores. Véase la siguiente tabla con más
funciones de edición.
Cuando el TNC no puede visualizar simultáneamente todas las
posiciones en la tabla de herramientas, en la parte superior de la
columna se visualiza el símbolo “>>“ o bien “<<“.
Salir de la tabla de herramientas:
ú Finalizar la edición de la tabla de htas.: Pulsar la softkey Fin o la
tecla END
ú Llamar a la gestión de ficheros y seleccionar un fichero de otro
tipo, p.ej. un programa de mecanizado
El TNC no interrumpe la ejecución del programa, si se
edita la tabla de htas. paralelamente a un cambio de hta.
automático. El TNC acepta los datos modificados en la
próxima llamada a la herramienta.
A través del parámetro de usuario MP7266 se determina
qué indicaciones se introducen en una tabla de
herramientas y en que secuencia se ejecutan.
5.2 D
a
tos de la her
ramienta
Funciones edición para tablas de htas. Softkey
Seleccionar la pág. anterior de la tabla
Seleccionar la pág. siguiente de la tabla
Desplazar el cursor hacia la izquierda
Desplazar el cursor hacia la derecha
Bloquear la hta. en la columna TL
No bloquear la hta. en la columna TL
Aceptar las posiciones reales, p.ej.
para el eje Z
Confirmar el valor introducido, seleccio-
nar la siguiente columna en la tabla.
Si el cursor se encuentra al final de
la línea, salto a la primera columna
de la línea siguiente
Borrar el valor numérico erróneo, volver
a introducir el valor preajustado
Reproducir el último valor memorizado
