74 6 Programación: Programación de contornos
Salida según una trayectoria circular tangente: DEP CT

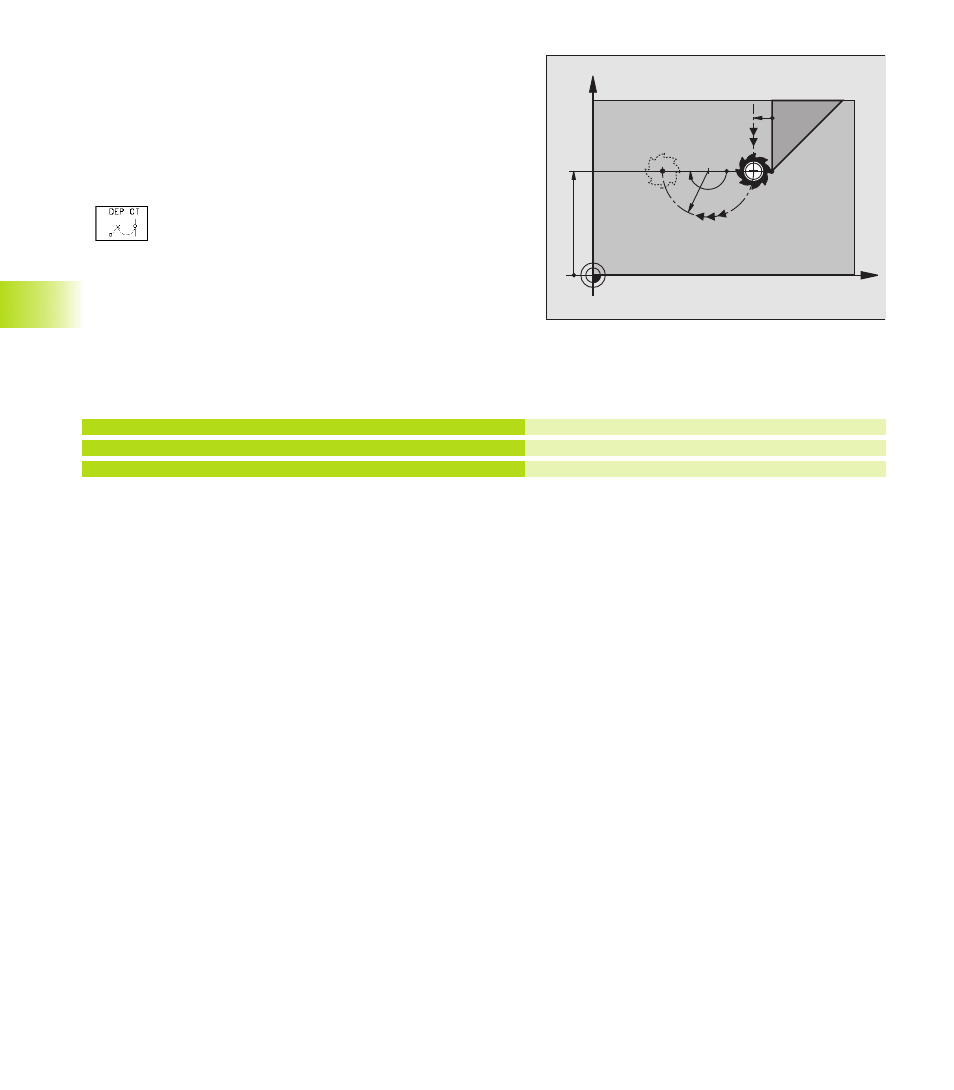

El TNC desplaza la herramienta según una trayectoria circular desde
el último punto del contorno P
E
al punto final P
N
. La trayectoria
circular se une tangencialmente al último tramo del contorno.
ú Programar el último tramo del contorno con el punto final P
E
y la
corrección de radio
ú Abrir el diálogo con la tecla APPR/DEP y la softkey DEP CT :
ú Angulo del punto central del círculo CCA de la
trayectoria circular
ú Radio R de la trayectoria circular
■ La herramienta sale por el lado de la pieza
determinado mediante la corrección de radio:
Introducir R siempre positivo
■ La herramienta debe salir por el lado opuesto de la
pieza, determinado por la corrección de radio:
Introducir R negativo
Ejemplo de frases NC
23 L Y+20 RR F100
24 DEP CT CCA 180 R+8 R0 F100
25 L Z+100 FMAX M2 Ultimo tramo del contorno: P
E
con corrección de radio
Angulo pto. central =180°, radio tray. circular =10 mm
Retirar Z, retroceso, final del programa
X
Y
20
P
N
R0
P
E
RR R8 180°
