12 Palpadores 3D 252

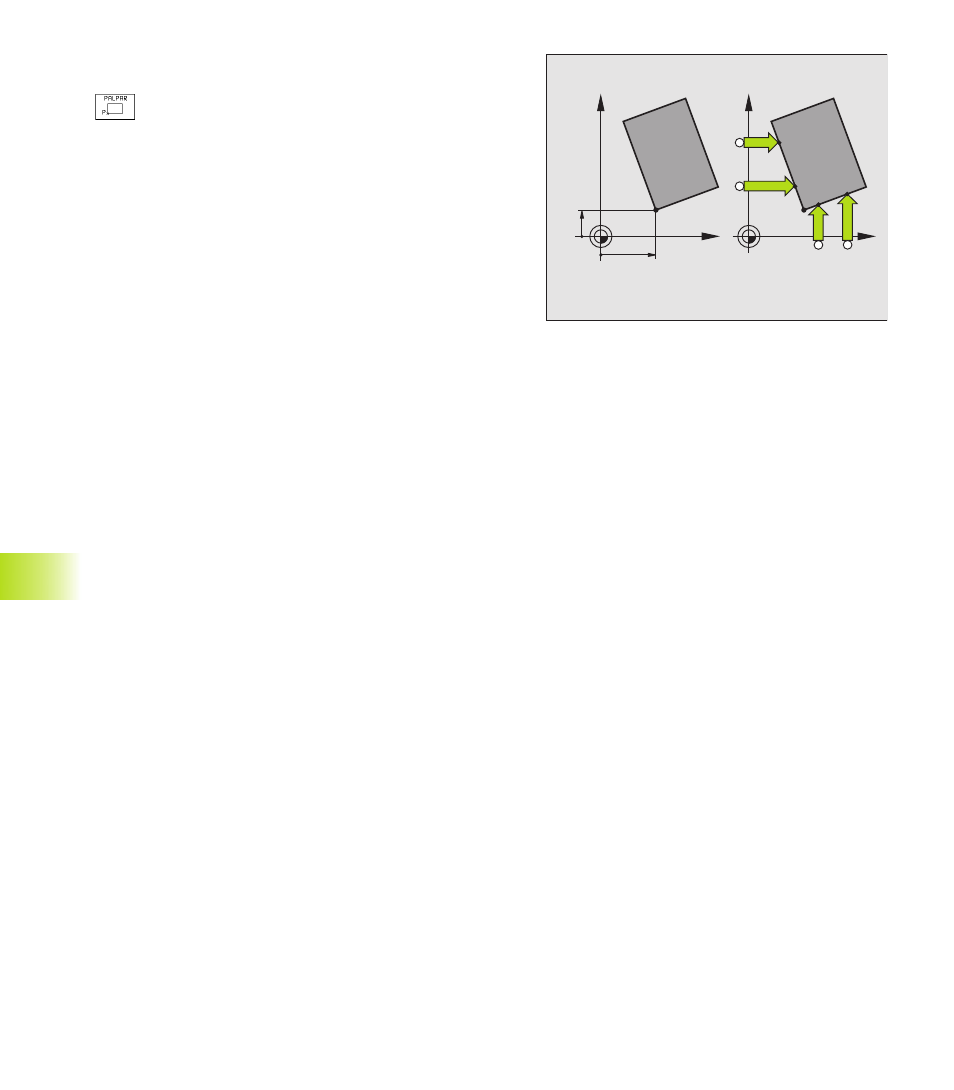

Esquina como punto de ref. - Aceptar los puntos palpados para el
giro básico (véase la figura de arriba a la derecha)
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR P
ú ¿Puntos de palpación del giro básico?: Pulsar la tecla
ENT para aceptar las coordenadas de los puntos de
palpación
ú Posicionar el palpador cerca del primer punto de
palpación sobre la arista de la pieza palpada para el
giro básico
ú Seleccionar la dirección de palpación: Seleccionar el
eje con las teclas cursoras
ú Palpación: Accionar el pulsador externo de arranque
START
ú Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
ú Palpación: Accionar el pulsador externo de arranque
START
ú Punto de ref.: Introducir las dos coordenadas del punto
de ref. en la ventana del menú y aceptar con ENT
ú Finalizar la función de palpación: Pulsar la tecla END
Esquina como punto de ref. - No aceptar los puntos palpados
para el giro básico
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR P
ú ¿PUNTOS DE PALPACION DEL GIRO BASICO?:
Negarlo con la tecla NO ENT (la pregunta del diálogo
sólo aparece cuando se ha ejecutado antes un giro
básico)
ú Palpar las dos aristas cada una dos veces
ú Introducir las coordenadas del punto de referencia y
aceptar con la tecla ENT
ú Finalizar la función de palpación: Pulsar la tecla END
12.2 Fijar el punt
o de r
e
fe
rencia con palpador
es 3D
P
X=?
Y=?
X
Y
P
X
Y
