5.2 Datos de la herramienta
Normalmente las coordenadas de las trayectorias necesarias, se
programan tal como está acotada la pieza en el plano. Para que el
TNC puede calcular la trayectoria del punto central de la
herramienta, es decir, que pueda realizar una corrección de la
herramienta, deberá introducirse la longitud y el radio de cada
herramienta empleada.
Los datos de la herramienta se pueden introducir directamente en
el programa con la función TOOL DEF o/y por separado en las tablas
de herramientas. Si se introducen los datos de la herramienta en la
tabla, se dispone de otras informaciones específicas de la
herramienta. Cuando se ejecuta el programa de mecanizado, el TNC
tiene en cuenta todas las informaciones introducidas.
Número de la herramienta
Cada herramienta se caracteriza con un número del 0 al 254.
La herramienta con el número 0 se establece como herramienta
cero y tiene la longitud L=0 y el radio R=0. En la tabla de
herramientas tiene que definirse también la herramienta T0 con
L=0 y R=0.
Longitud de la herramienta L
La longitud L de la herramienta se puede determinar de dos
formas:
1 La longitud L es la diferencia entre la longitud de la herramienta
deseada y la longitud de la herramienta cero L
0
.
Signo:
■ La herramienta es más larga que la herramienta cero L>L
0
■ La herramienta es mas corta que la herramienta cero: L<L
0

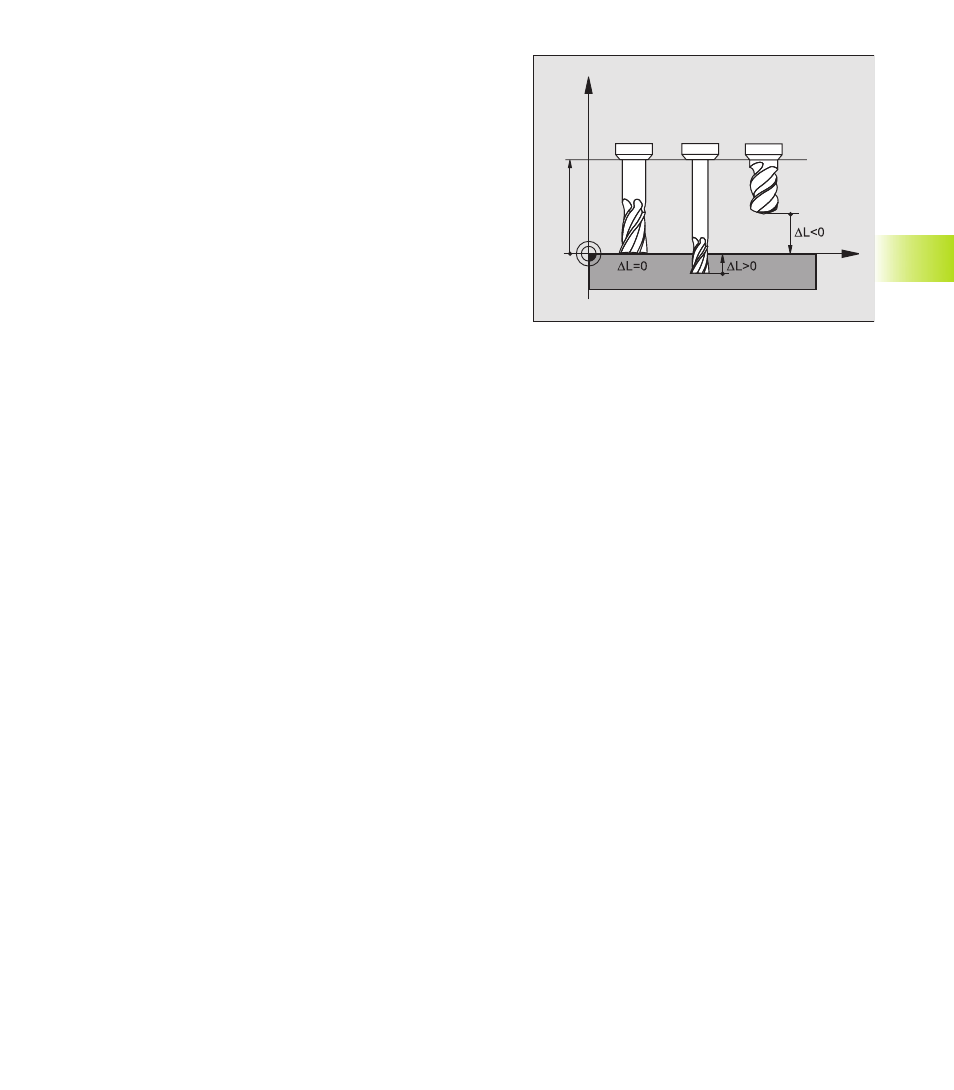

Determinar la longitud:
ú Desplazar la herramienta cero a la posición de referencia según el
eje de la herramienta (p.ej. superficie de la pieza con Z=0)
ú Fijar la visualización del eje de la hta. a cero (fijar pto. de ref.)
ú Cambiar por la siguiente herramienta
ú Desplazar la nueva hta. a la misma posición de ref. que la hta. cero
ú La visualización del eje de la herramienta indica la diferencia de
longitud respecto a la herramienta cero
ú Aceptar el valor con la softkey “aceptar posición real“ en la frase
TOOL DEF o bien aceptar en la tabla de herramientas
2 Cuando se determina la longitud L con un aparato de ajuste
previo, el valor calculado se introduce directamente en la
definición de la hta. TOOL DEF o en la tabla de htas.
