8 Programación: Ciclos 172

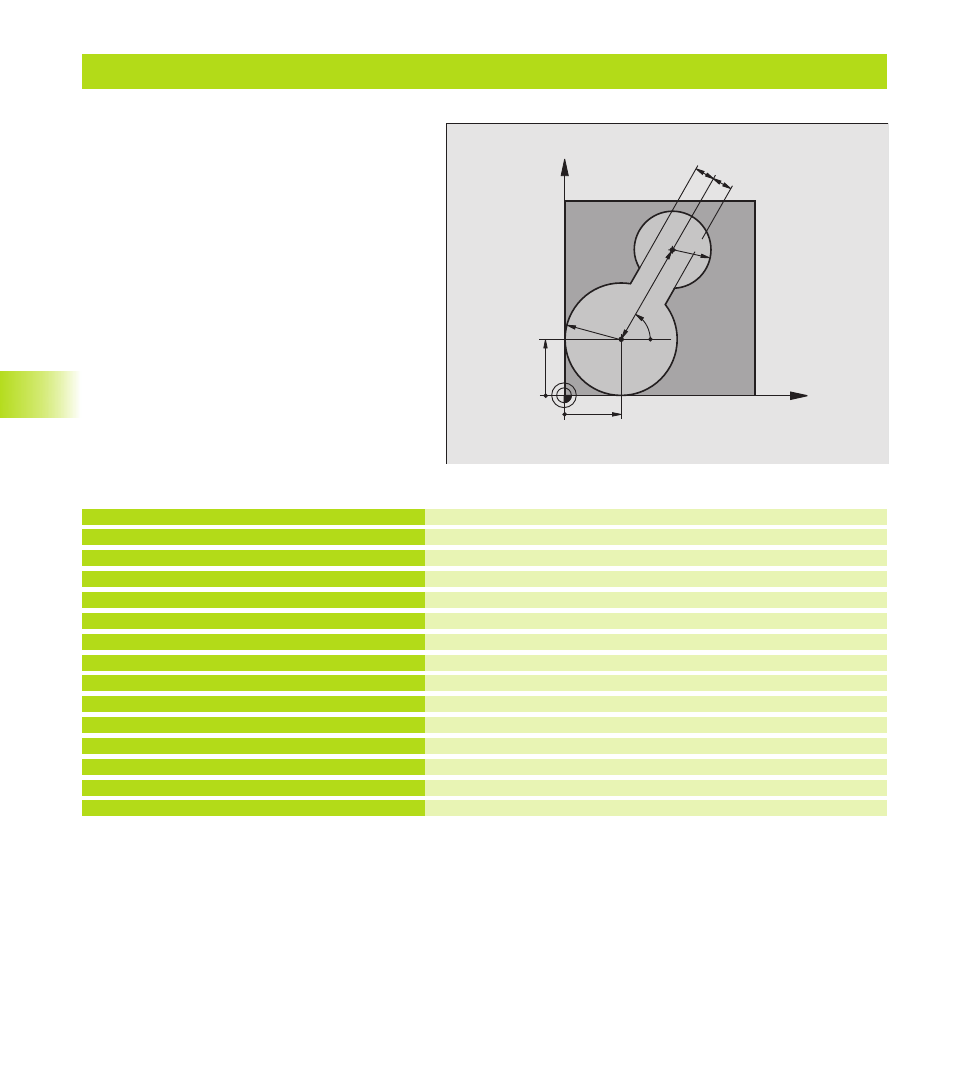

Ejemplo: Desbaste de cajera
8.6 Ciclos SL
X
Y
30
30
R30
R20
60°
55
10
10
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Determinar el subprograma del contorno
Definición del ciclo Desbaste
Posicionamiento previo en el plano de mecanizado
Posicionamiento previo en el eje de la hta., llamada al ciclo
Retirar la herramienta, final del programa
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 FMAX
6 CYCL DEF 14 .0 CONTORNO
7 CYCL DEF 14 .1 LABEL 1 DEL CONTORNO
8 CYCL DEF 6 .0 DESBASTE
9 CYCL DEF 6 .1 DIST. 2 PROF. -20
10 CYCL DEF 6 .2 APROX. 5 F150 SOBREMEDIDA +0
11 CYCL DEF 6 .3 ANGULO +60 F250
12 L X+30 Y+30 R0 FMAX M3
13 L Z+2 R0 F1000 M99
14 L Z+250 R0 FMAX M2
