251 TNC 410 de HEIDENHAIN
El TNC memoriza el giro básico contra fallos de red. El giro básico
actua en todas las ejecuciones y tests de programas siguientes.

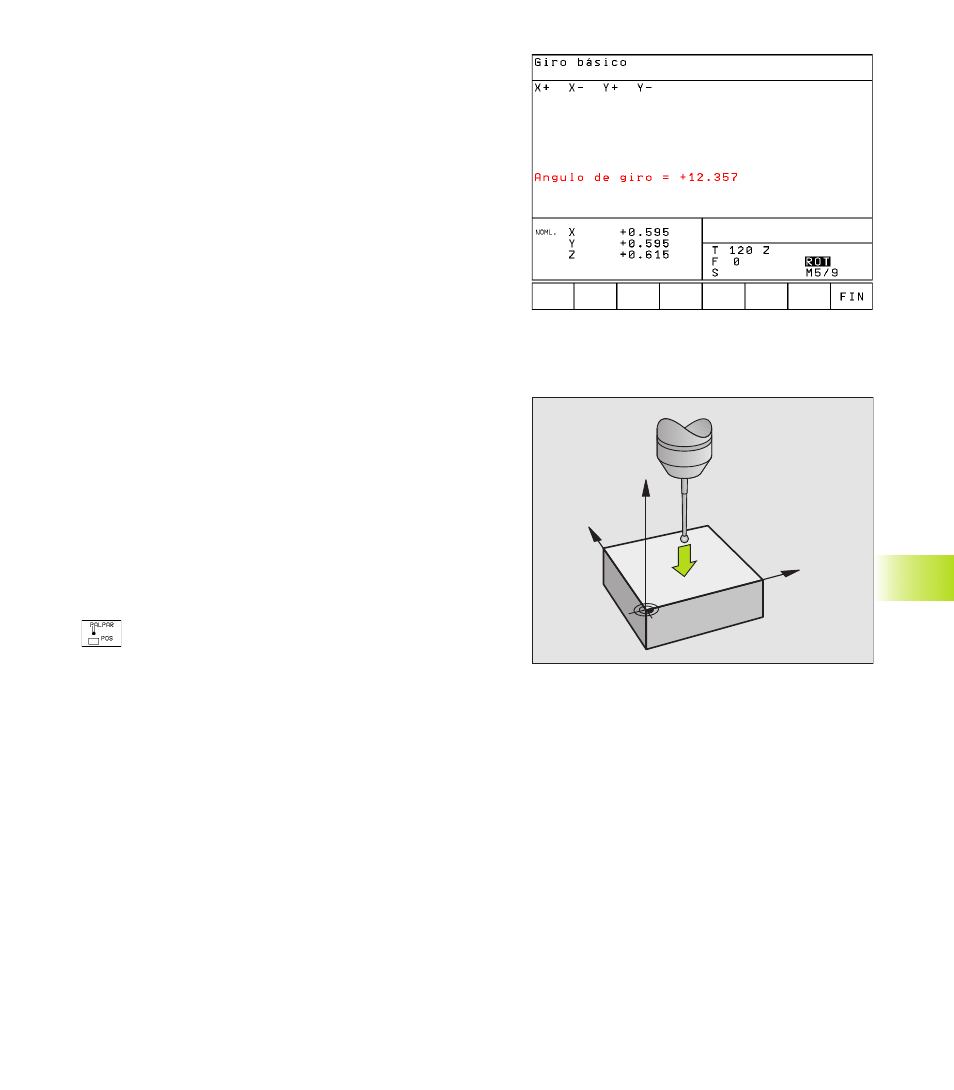

Visualización del giro básico
El ángulo del giro básico se visualiza después de una nueva
selección de PALPAR ROT en la zona de visualización del angulo de
giro. El TNC también indica el ángulo de giro en la visualización de
estados adicional (subdivisión de la pantalla PROGRAMA + ESTADO
POSIC. NUM.).
Siempre que el TNC desplace los ejes de la máquina según el giro
básico, en la visualización de estados se ilumina un símbolo para
dicho giro básico.
Anulación del giro básico
ú Seleccionar la función de palpación: Pulsar la softkey PALPAR ROT
ú Introducir el ángulo de giro “0“ y aceptar con la tecla ENT
ú Finalizar la función de palpación: Pulsar la tecla END
12.2 Fijar un punto de referencia con
palpadores 3D
Las funciones para la fijación del punto de referencia en la pieza, se
seleccionan con las siguientes softkeys:
■ Fijar el punto de ref. en el eje deseado con PALPAR POS
■ Fijar la esquina como punto de ref. con PALPAR P
■ Fijar un punto central del círculo como punto de ref. con
PALPAR CC
Fijar el punto de ref. en cualquier eje (véase fig. abajo a la dcha.)
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR POS
ú Posicionar el palpador cerca del punto de palpación
ú Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de ref. p.ej. palpar Z en dirección Z: Seleccionar con las
teclas cursoras
ú Palpación: Accionar el pulsador externo de arranque
START
ú Punto de ref.: Introducir la coordenada nominal y
aceptar con ENT
12.2 Fijar el punt
o de r
e
fe
rencia con palpador
es 3D
Y
X
Z
