68 6 Programación: Programación de contornos

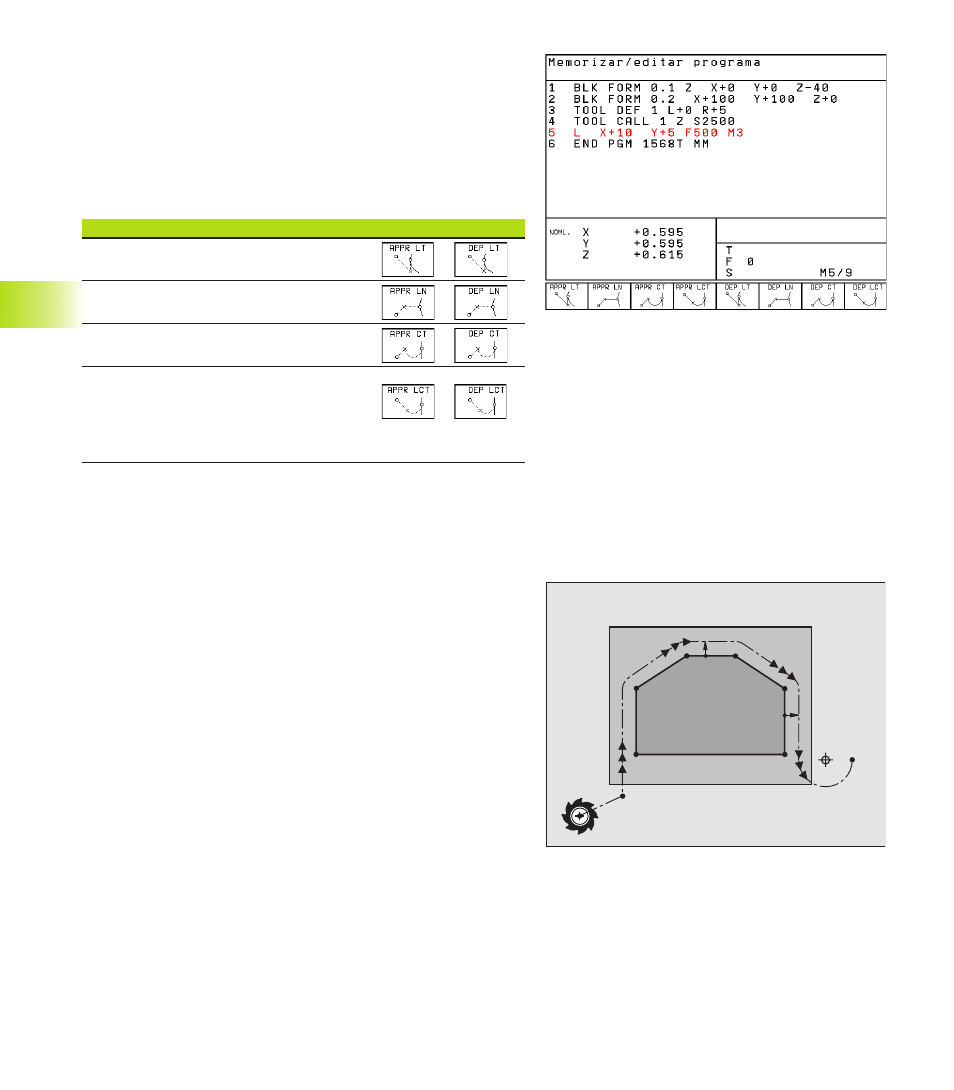

6.3 Aproximación y salida del contorno
Resumen: Tipos de trayectoria para la aproximación
y salida del contorno
Las funciones APPR (en inglés. approach = aproximación) y DEP (en
inglés departure = salida) se activan con la tecla APPR/DEP.
Después mediante softkeys se pueden seleccionar los siguientes
tipos de trayectoria:
Función Softkeys: Aprox. Salida
Recta tangente
Recta perpendicular al pto. del contorno
Trayectoria circular tangente
Trayectoria circular tangente al contorno
aproximación y salida desde un
punto auxiliar fuera del contorno según
una recta tangente
Aproximación y salida a una trayectoria helicoidal
En la aproximación y la salida a una hélice, la herramienta se desplaza
según una prolongación de la hélice y se une así con una trayectoria
circular tangente al contorno. Para ello se emplea la función APPR CT
o bien DEP CT.
Posiciones importantes en la aproximación y la salida
■ Punto de partida P
S
Esta posición se programa siempre antes de la frase APPR. P
S
se
encuentra siempre fuera del contorno y se alcanza sin corrección
de radio (R0).
■ Punto auxiliar P
H
La aproximación y salida pasa en algunos tipos de trayectoria por un
punto auxiliar P
H
que el TNC calcula de la frase APPR y DEP.
■ Primer punto del contorno P
A
y último punto del contorno P
E
El primer punto del contorno P
A
se programa en la frase APPR y el
último punto del contorno P
E
con cualquier tipo de trayectoria.
■ Si la frase APPR contiene también la coordenada Z, el TNC desplaza
primero la hta. al punto P
H
sobre el plano de mecanizado y allí según
el eje de la misma a la profundidad programada.
■ Punto final P
N
La posición P
N
se encuentra fuera del contorno y se calcula de las
indicaciones introducidas en la frase DEP. Si la frase DEP contiene
también las coordenadas de Z, el TNC desplaza primero la hta. al
punto P
H
sobre el plano de mecanizado y desde allí según el eje de
la hta. a la altura programada.
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
