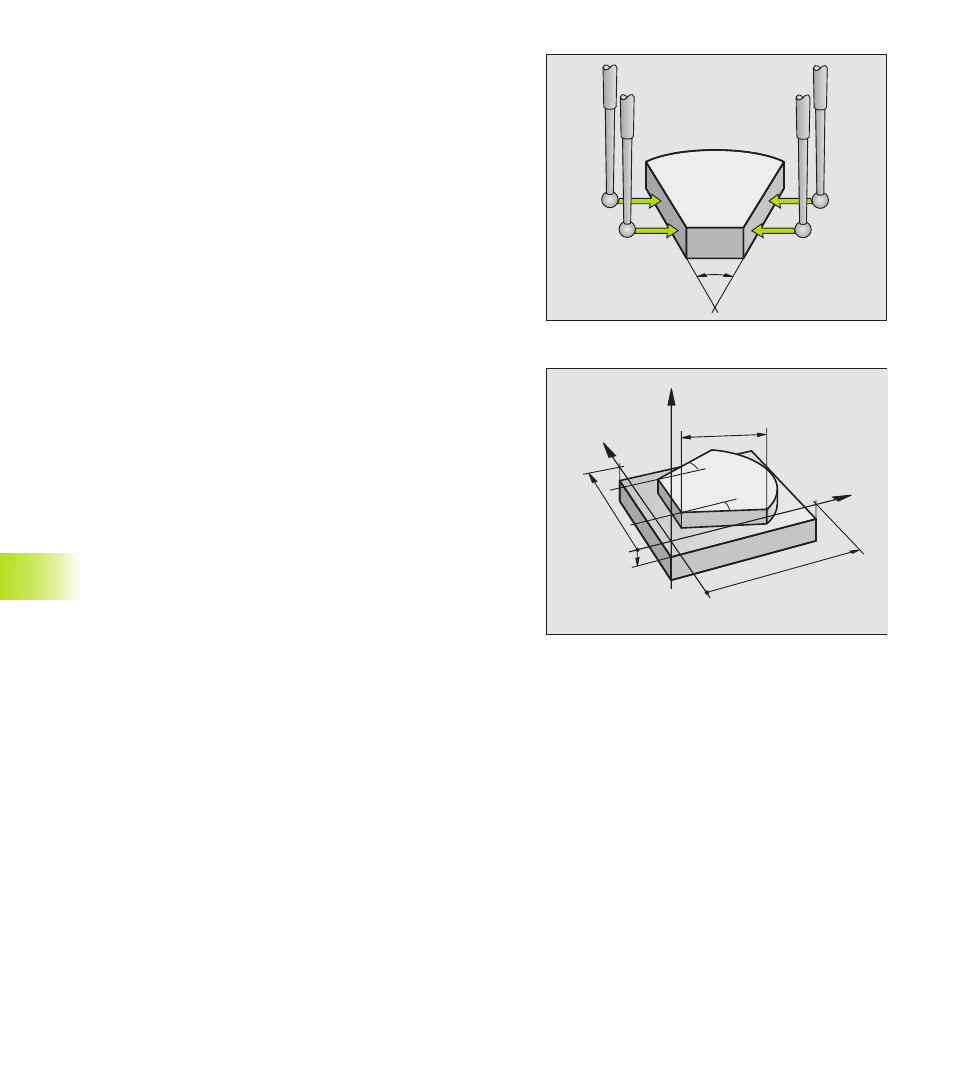

Determinar el ángulo entre dos aristas de la pieza
ú Seleccionar la función de palpación: Pulsar la softkey PALPAR ROT
ú Angulo de giro: Anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
ú Realizar el giro básico para el primer lado (véase “Compensar la
posición inclinada de la pieza“)
ú Asimismo se palpa el segundo lado igual que en un giro básico,
¡no fijar el ángulo de giro a 0!
ú Con la softkey PROBING ROT visualizar el ángulo PA entre las
aristas de la pieza como ángulo de giro
ú Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
Medición con el palpador 3D durante la ejecución
del programa
Con el palpador 3D también se pueden registrar posiciones en la
pieza durante la ejecución del programa: Incluso en el plano
inclinado de mecanizado. Aplicaciones:
■ Calcular diferencias de altura en superficies de fundición
■ Cálculos de tolerancia durante el mecanizado
El empleo del palpador se programa en el modo de funcionamiento
Memorizar/Editar programa con la tecla TOUCH PROBE y la softkey
REF PLANE. El TNC posiciona previamente el palpador y palpa
automáticamente la posición indicada. Para ello se desplaza el
palpador paralelo al eje de la máquina determinado en el ciclo de
palpación. El TNC sólo tiene en cuenta un giro básico activo o una
rotación para el cálculo del punto de palpación. Las coordeandas
del punto de palpación se memorizan en un parámetro Q. El TNC
interrumpe el proceso de palpación cuando no esta desviado el
palpador en un determinado margen (se selecciona mediante MP
6130). Las coordenadas de la posición en la que se encuentra el
polo sur del palpador durante la palpación, se memorizan después
del proceso de palpación en los parámetros Q115 a Q118. Para los
valores de estos parámetros se tienen en cuenta la longitud y el
radio del vástago.
