37 TNC 410 de HEIDENHAIN
Programación de la trayectoria de la herramienta
con diálogo HEIDENHAIN en texto claro
Para programar una frase se empieza con la tecla de apertura del
diálogo. En la línea de la cabezera de la pantalla el TNC pregunta
todos los datos precisos.

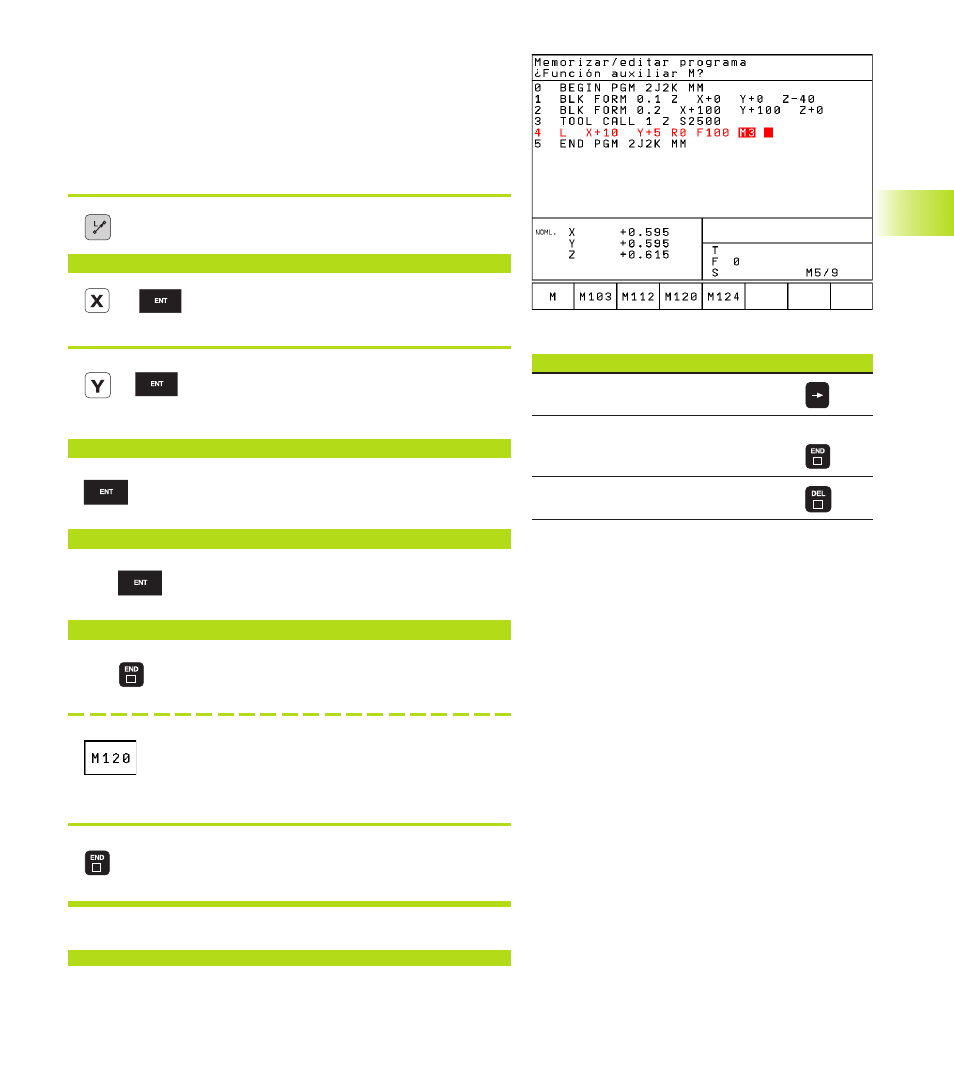

Ejemplo de un diálogo
Apertura del diálogo
Coordenadas ?
<
10 Introducir la coordenada del pto. final para el
eje X
<
5 2x Introducir la coordenada del pto. final para el
eje Y, y pasar con la tecla ENT a la siguiente
pregunta
Corrección de radio: RL/RR/Sin correcc. ?
<
Introducir “Sin corrección de radio“ y pasar
con ENT a la siguiente pregunta
Avance ? F=
<
100 Avance de este desplazamiento 100 mm/
min, y pasar con ENT a la siguiente pregunta
Función auxiliar M ?
<
3 Introducir directamente cualquier función
auxiliar, p.ej M3 “cabezal conectado“, o bien
<
Introducir funciones auxiliares que precisan
valores de introducción adicionales, p.ej.
M120: Pulsar la softkey M120 e introducir los
valores
<
Con la tecla END finaliza este diálogo y se
memoriza la frase introducida
La ventana del programa indica la frase:
3 L X+10 Y+5 R0 F100 M3
Funciones durante el diálogo Tecla
Saltar la pregunta del diálogo
Finalizar el diálogo antes de tiempo,
memorizar la frase
Interrumpir el diálogo, borrar la frase
